工程图视图问题

xd316 · 发表于 2009-7-26 21:23:45

您需要登录才可以下载或查看，没有帐号？注册

x

常看到有的图纸上面在一个视图的旁边标一个箭头和字母，在这张图纸的其它地方会有和它相对应方向的视图和字母标记，请教这在ug中能办到吗？是怎么做的？
如：在一个A-A的剖视图的左边有:一个箭头和字母F",在图纸的上面看到有一个视图是对应A-A的左视图并有标记 "VIEW F "

WHC44 · 发表于 2009-7-27 07:53:20

你所说的“A-A”标记是“剖视图 ”的截面符号，而所谓的"VIEW F"是向视图的标记，在UG中都可以实现。

xd316 · 发表于 2009-7-28 22:26:57

WHC44
你好
怎么实现呢？能详细说一下吗
谢谢

WHC44 · 发表于 2009-7-29 08:43:43

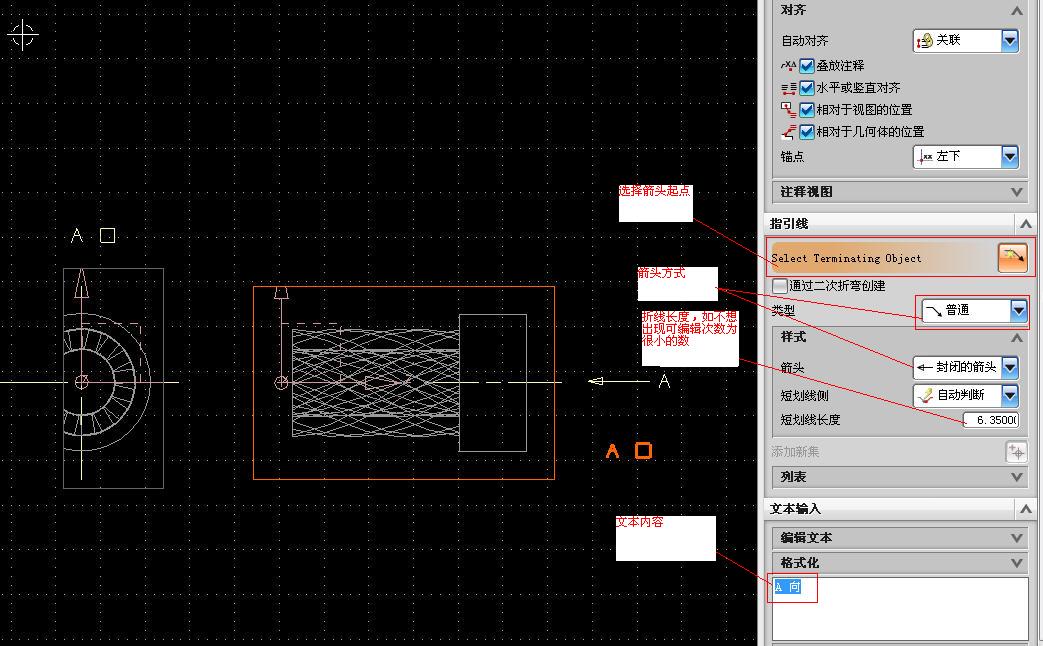

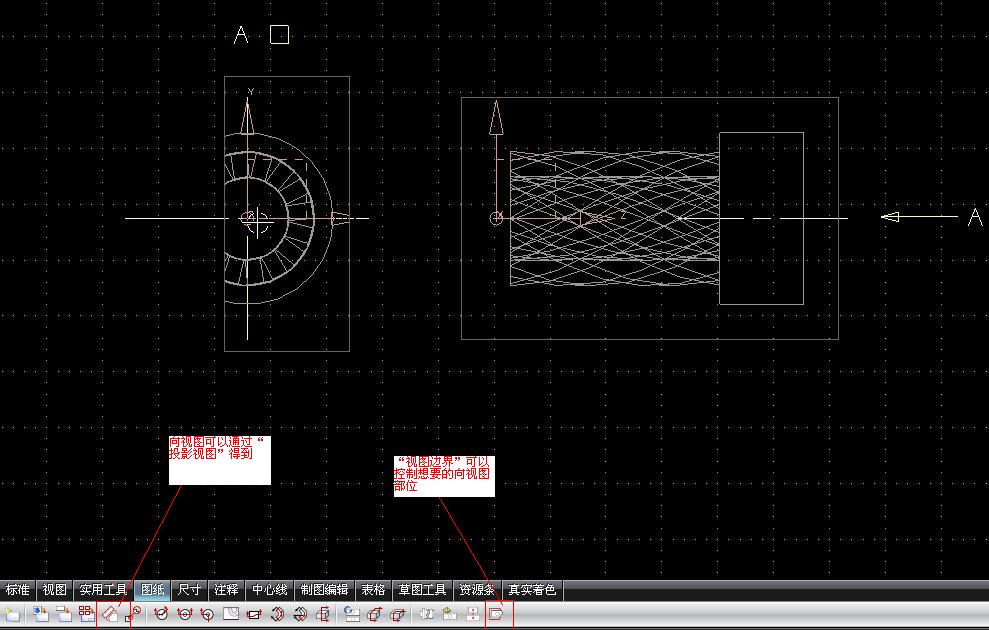

剖视图就不用说了，自动出现；向视图稍微麻烦点，首先用向视图命令生成一个向视图，再用视图边界命令编辑大小至你想要的尺寸（如图1），然后转到“注释”工具条，选用“注释”命令添加箭头与注释文字（如图2）

xd316 · 发表于 2009-7-30 23:33:05

明白了
谢谢
