工程图标注

mkey · 发表于 2009-7-26 10:44:38

您需要登录才可以下载或查看，没有帐号？注册

x

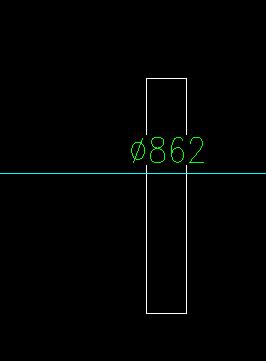

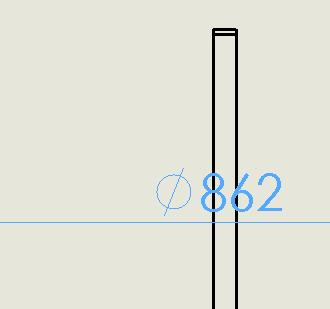

如何把第一个图变成第二个的标注形式，让尺寸看的清楚，不尺寸后的图形，达到第二个图的效果

lizuoshan · 发表于 2009-7-26 19:19:48

看来楼主以前不是用SW的，在SW里面不能，只能移动尺寸位置。

F57604 · 发表于 2009-7-26 19:34:05

如果是在剖面线里会跟第二张图一样

dyx · 发表于 2009-7-26 21:06:25

sw工程图是自动生成的，还不能像二维软件那样随心所欲。不过总能想办法解决的。

kq49 · 发表于 2009-7-26 21:55:45

那个数字向左或向右移一下不行吗?为什么一定要放在那位置呢?

hfmgh · 发表于 2009-7-27 07:37:28

难道在别的软件中非要打断才有如此效果吗？不解！
不用打断在二维软件里也能达到这样的效果！
期待SW在以后的版本中能够解决！

[ 本帖最后由 hfmgh 于 2009-7-27 07:43 编辑 ]

chenwsx · 发表于 2009-7-27 08:43:30

支持6楼说的
“工程图中的线条是模型的面投影，凭什么被打断。认识到这一本质，楼主就会明白，CAD的线条是手工画的，想如何打断那是相当容易的。"
若实线被无辜打断，那他体现的实体会不会被打断?为何非要在正上方呢，靠左或右或上或下不都能表达清楚吗？二维软件的随意性不知是否复合机械制图的标准？

yhz-2 · 发表于 2009-7-27 08:53:56

SW的图是实体线，不能打断，只能隐藏处理的。
如果隐藏的话，你可以隐藏之后再手动画四条草图线段代替即可实现你的需求
