如何严格控制ug扫略截面的形状

mliu · 发表于 2009-7-22 21:31:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教；如何控制截面线沿螺旋线扫略，而不发生扭曲变形？

gyhrp · 发表于 2009-7-23 01:21:58

用3条引导线！

WHC44 · 发表于 2009-7-23 05:43:57

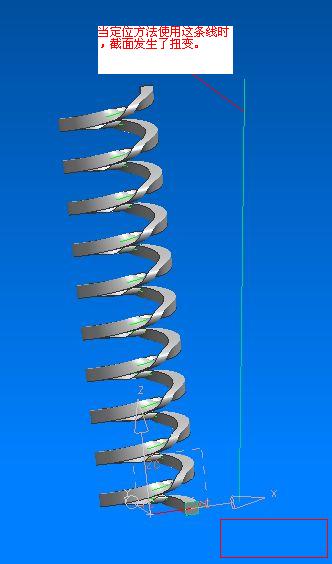

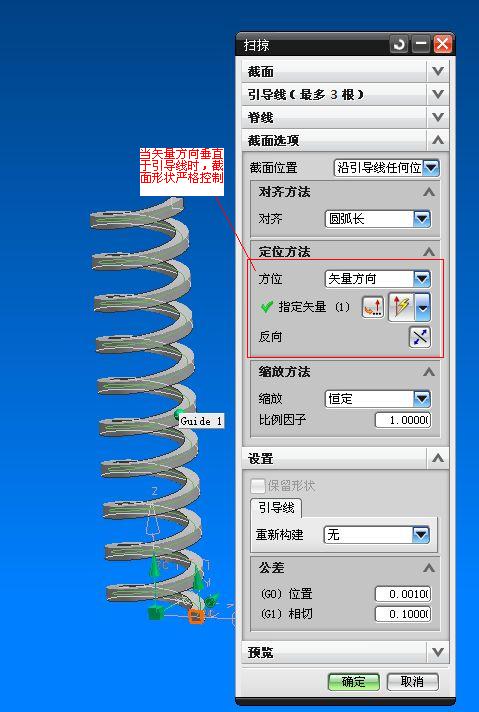

扫略的几面控制和“定位方法”有最大的关系，控制选项中最常用的有“固定”，'矢量方向"等，有时使用“固定”可以保持截面不变，有时不行，因为“引导线”截面垂直于工作坐标轴时，默认的矢量是坐标轴，所以可以保持不变，当不垂直坐标轴时，就可能变化；这时要给它指定矢量方向，用来严格控制；其他几种方法都可引起截面变化，有兴趣可试试；还有截面的比例因子也会引起截面变化，但那时自己故意设置的，和这个没关系。
另外一种沿导线扫略，出现截面变形主要是截面与导线起始点不重和造成的。

加油 · 发表于 2009-7-23 07:38:27

好例子学习了

happyforever · 发表于 2009-7-23 09:12:25

感觉扫略的操作总很难把握,不象PROE中操作明了,郁闷.

fsxs · 发表于 2009-7-23 19:26:31

很全面的讲解扫略的例子
http://www.3dportal.cn/discuz/cuser/nxpeixun.exe
用迅雷下载就行
来自：http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

jickchen2008 · 发表于 2009-7-23 21:35:14

一般做法是把曲线打断，更容易方向一致，这个是关键也是一般人想不通的。

mliu · 发表于 2009-7-23 22:25:31

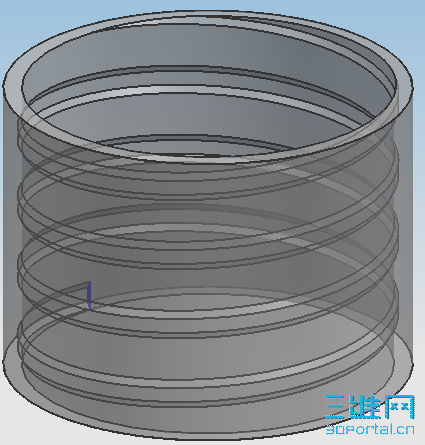

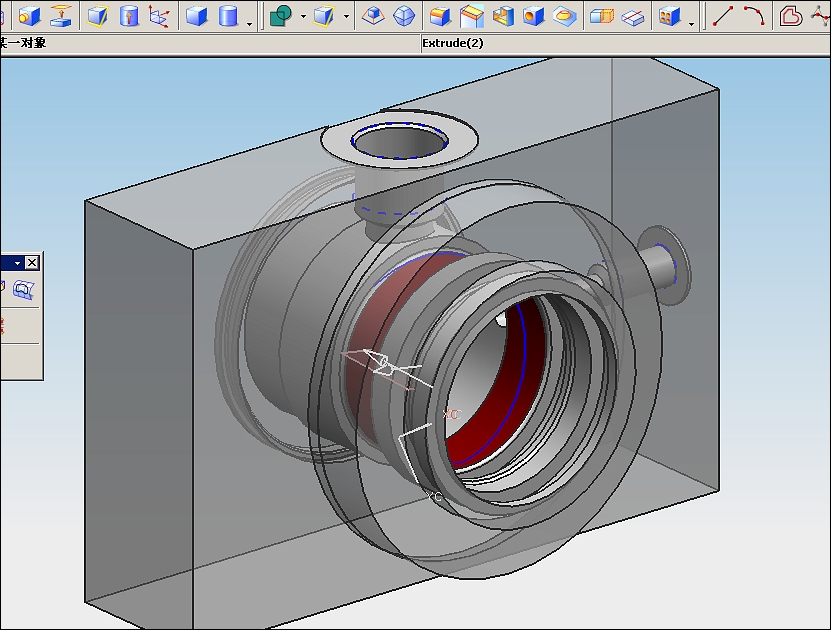

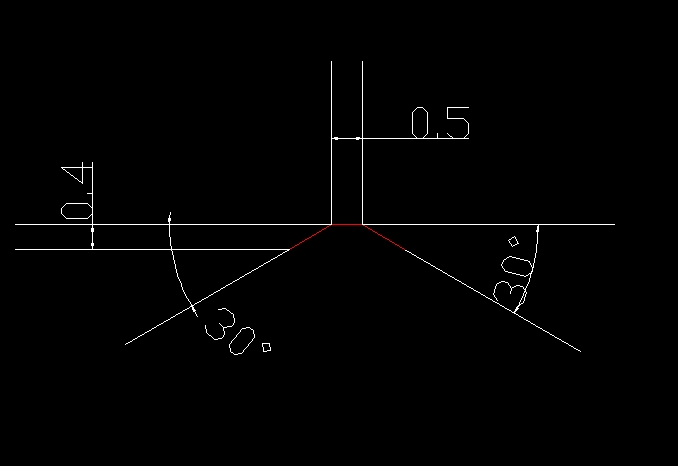

我想在油缸缸头红色区域做一个润滑油槽，油槽的截面形状如图所示，油槽的螺距是25，我想通过沿螺旋线扫略，然后布尔运算，可是做了很长时间都吗做好，老是发生轻微变形，在布尔运算是效果很不理想，希望大家多多指教。

fsxs · 发表于 2009-7-23 23:01:29

WHC44其实已经告诉你了
你看他的第一个图，矢量方式选一个坐标轴线

WHC44 · 发表于 2009-7-24 07:39:46

你的螺旋槽除了要保证严格方向控制外，还要注意截面的形状，不要直接将两条未封闭的斜线直接用线段连接，通常要要延伸一点再封闭，因为如果斜线端点恰好在圆柱壁上终止的话，由于做图的公差或误差原因，常会引起布尔出错或不正确。

mliu · 发表于 2009-7-24 21:10:01

我的截面是在草图---路径上的草图---垂直路径---然后选择螺旋线的一个端点。画好的截面与坐标轴不在一个平面内，然后扫略的时候选一个坐标轴为矢量，结果总是有点扭曲，请问下该如何选矢量呢？

WHC44 · 发表于 2009-7-24 21:50:28

矢量并不一定非得用坐标轴啊,一条直线、建立的基准轴、曲线的切失、面的法向及两个特征点等都可以作为矢量，用你的圆柱轴线也可以，如果不能识别，用圆弧命令在圆柱两端画两段圆弧，连接两点，用此线作为矢量方向

binbinao · 发表于 2009-7-24 22:14:10

楼上各位说的，我是完全赞同的，用个方向矢量控制螺旋形状！

mliu · 发表于 2009-7-25 10:03:39

谢谢各位啊，不过我还有个问题想麻烦一下，我把ug部件传上去，麻烦各位看一下。

422672477 · 发表于 2009-7-26 16:40:29

好好学习一下
谢谢大腕

apsfnpv · 发表于 2009-7-26 16:51:12

扫略这个命令很难把握很多人都用的不顺我还有个问题就是 4.0里面的以扫略在6.0里面倒那里去了
