如何在圆柱表面上打孔呀?

Just想太多 · 发表于 2009-7-21 08:39:34

您需要登录才可以下载或查看，没有帐号？注册

x

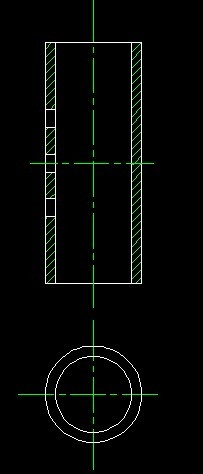

小弟刚学SW不久不知道如何在这圆柱表面上打孔希望高手写下步骤谢谢!~

jsb002 · 发表于 2009-7-21 08:43:41

找一基准面，草图画圆，添加约束，然后拉伸切除

chenwsx · 发表于 2009-7-21 08:53:21

看LZ的图样，在右视图上直接画草图，单方向完全贯穿切除不就成了吗？若在圆柱面上为起点，可以在右视图上画好草图后，拉伸切除的特征里，设置开始条件为“曲面/面/基准面”选项，选中所需的曲面，开始切除就可以了！

[ 本帖最后由 chenwsx 于 2009-7-21 08:55 编辑 ]

ahlek1971 · 发表于 2009-12-19 08:46:10

Hole maker.rar (1.57 MB, 下载次数: 33)

ugforrest · 发表于 2009-12-19 10:43:34

不用搞基准面，位置直接点在圆柱面上就可以了。
SW的异型孔位置，如果你选在一个平面上，就形成一个二维草图；选在曲面或多个平面上，就形成一个3D草图，也可以使用各种约束。

ZHYJ96 · 发表于 2009-12-19 11:18:36

2010才有3D草图

samrld · 发表于 2009-12-19 11:29:13

先选中圆柱面，然后点击异形孔向导，剩下的就是按照正常方式做孔了。
