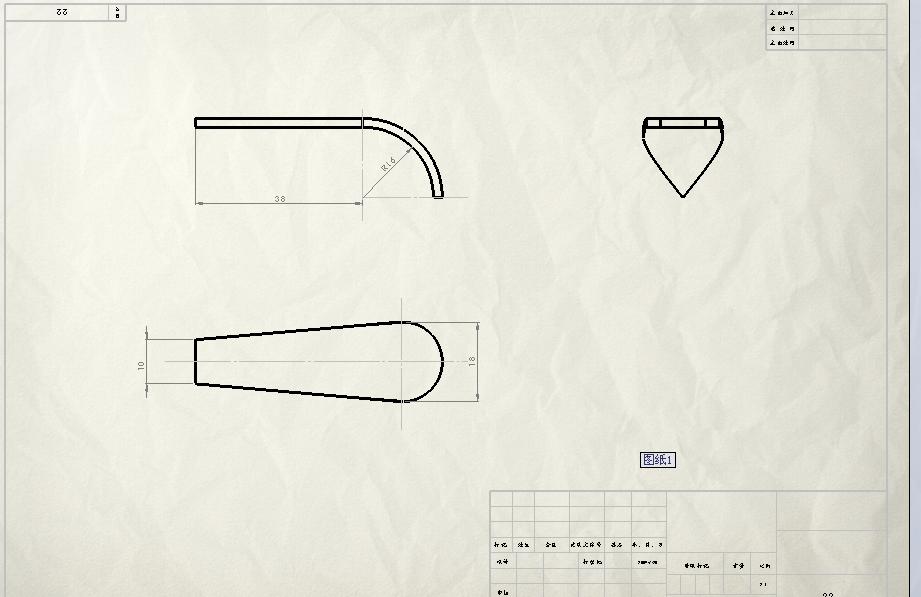

请问这个图用钣金怎么做

swan2 · 发表于 2009-7-20 10:16:19

提示: 作者被禁止或删除内容自动屏蔽

waiglinli · 发表于 2009-7-20 10:56:54

怎么传不上图片？？？我觉得你这个图本身是不是就有点问题的，因为画出来总是感觉怪怪的形状

[ 本帖最后由 waiglinli 于 2009-7-20 10:58 编辑 ]

swan2 · 发表于 2009-7-20 11:01:55

提示: 作者被禁止或删除内容自动屏蔽

waiglinli · 发表于 2009-7-20 11:07:08

原帖由 swan2 于 2009-7-20 11:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif r/ p5 k2 Q6 r/ s. J$ p
就因为做不出来，才请教各位！能做出大致形状也行，关键是方法1

是也是，不是画不出来，就是感觉怪怪的，不知道大家有没有觉得怪了，

[ 本帖最后由 waiglinli 于 2009-7-20 12:48 编辑 ]

lion8108 · 发表于 2009-7-20 11:30:49

这个图画得没什么问题啊，加工好像也不难吧

shimingqw · 发表于 2009-7-20 12:02:46

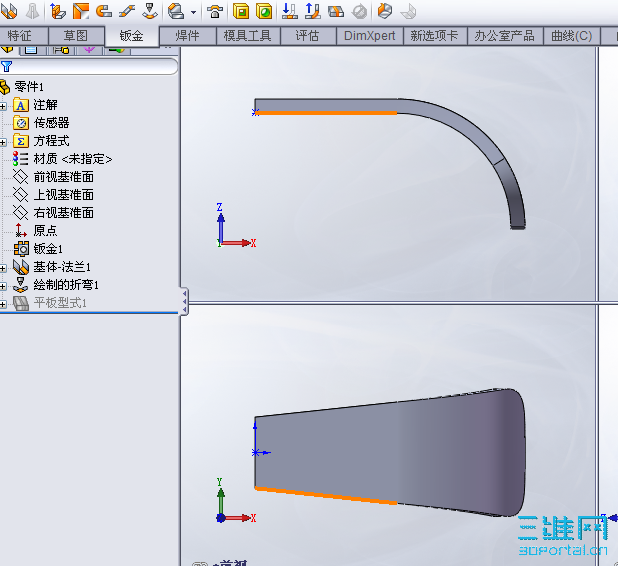

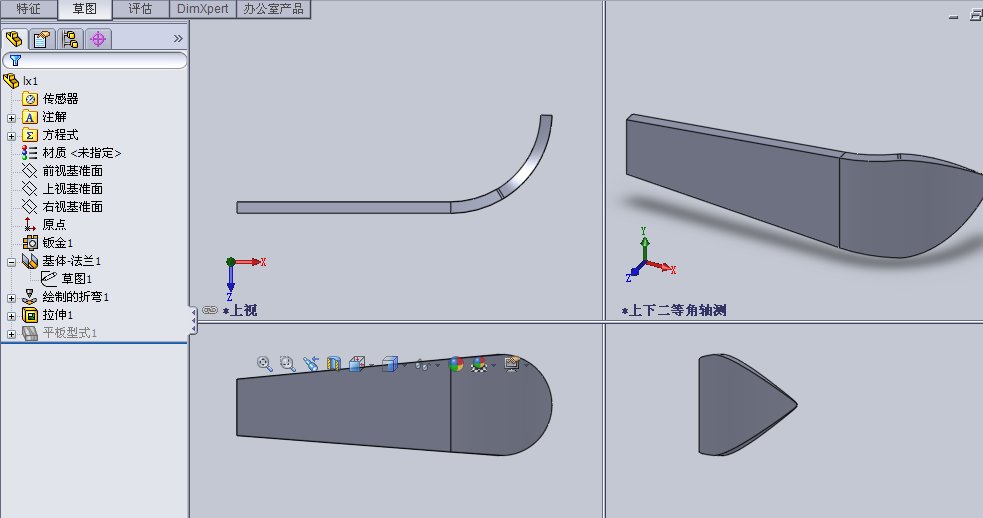

这样可以吗

xuhongejo · 发表于 2009-7-20 12:59:52

原帖由 swan2 于 2009-7-20 10:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 n1 G( \8 U" z) @; w大家帮下忙，请问这个图用钣金怎么做？

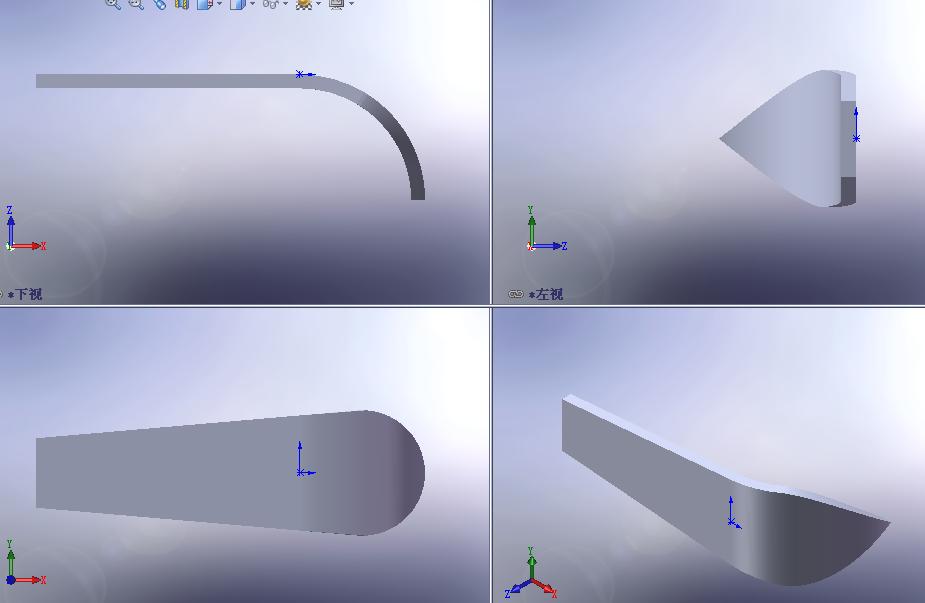

应该是这样的吧。

[ 本帖最后由 xuhongejo 于 2009-7-20 13:02 编辑 ]

xuhongejo · 发表于 2009-7-20 13:26:36

原帖由 寂静天花板 于 2009-7-20 12:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif- e, `% k y) N# i. {+ i) z8 K Q
我想问一下，那个R9的尺寸，你如何检测以保证加工到位。

下料时R9由冲裁模保证，R16由弯曲模保证。

waiglinli · 发表于 2009-7-20 14:07:18

原帖由 xuhongejo 于 2009-7-20 12:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ M6 \ I: R. B

% `, x0 Y1 X! g/ i+ U% b2 f6 ?应该是这样的吧。

这样做应该是楼主要的意思吧，但是我觉得他的原图是不是有点不对呀，你看他的俯视图应该是钣金展开后的样子，就不应该和上面带R16折弯过的投影长度一致！

xuhongejo · 发表于 2009-7-20 14:33:18

原帖由 waiglinli 于 2009-7-20 14:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 ] {% ^ P5 |3 F$ ?
$ J* ?0 U. u) K6 K# O* F* E

& d- Y4 X# }# x" \8 x! K. p9 |这样做应该是楼主要的意思吧，但是我觉得他的原图是不是有点不对呀，你看他的俯视图应该是钣金展开后的样子，就不应该和上面带R16折弯过的投影长度一致！

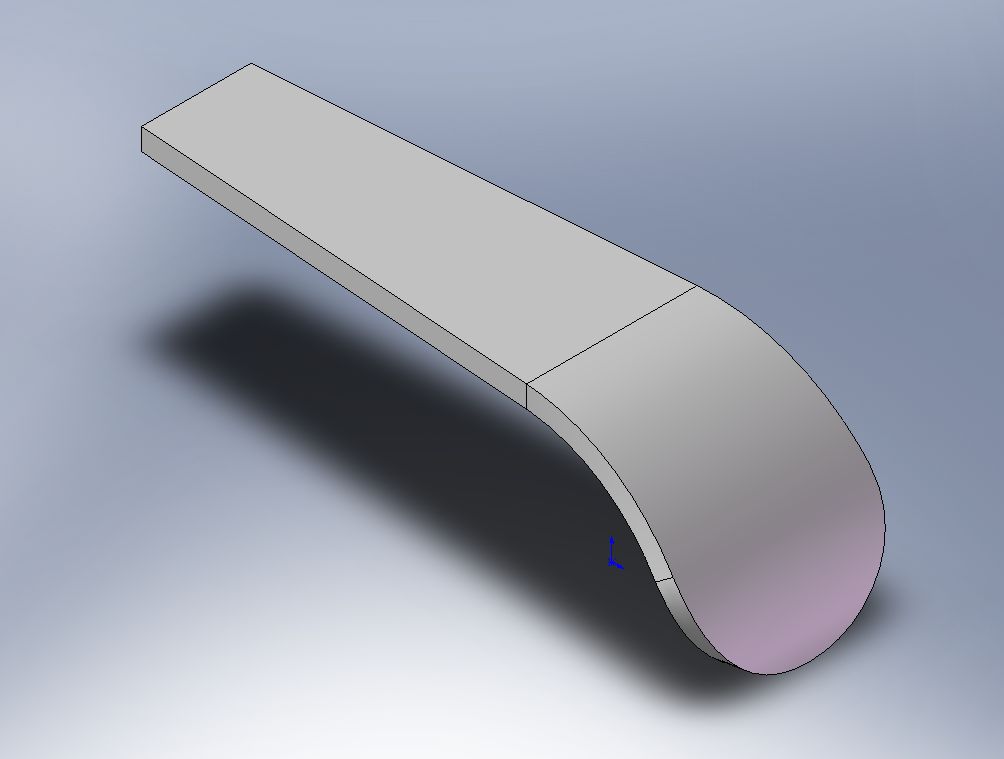

谢谢提醒，刚才做的时候把俯视图当展开图了现纠正一下（难得糊涂）。

[ 本帖最后由 xuhongejo 于 2009-7-20 14:45 编辑 ]

zhict8866 · 发表于 2009-7-20 14:36:26

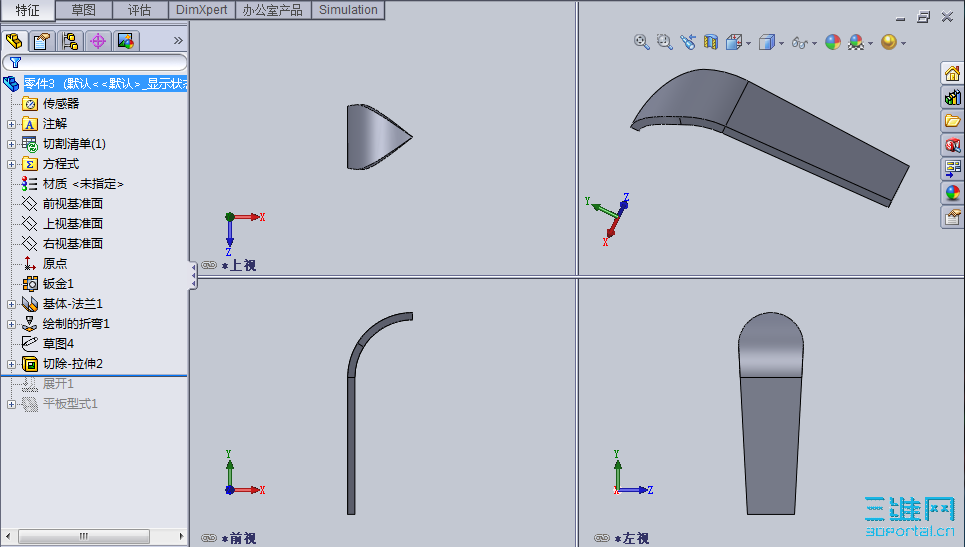

这个简单，先做好弯曲，而后做一个拉伸切除

swan2 · 发表于 2009-7-20 14:59:23

提示: 作者被禁止或删除内容自动屏蔽

liuzhankui_5 · 发表于 2009-7-20 15:18:26

英雄呀！诸位真是太厉害了。

reichie · 发表于 2009-7-20 15:48:10

这个好像不难哇。。。

yzw01 · 发表于 2009-7-20 16:11:40

han191nah · 发表于 2009-7-21 09:11:27

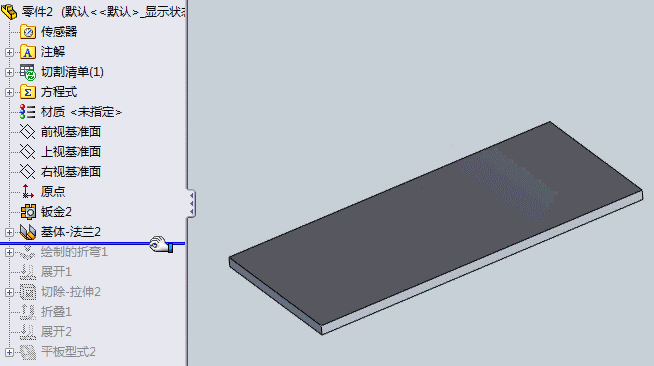

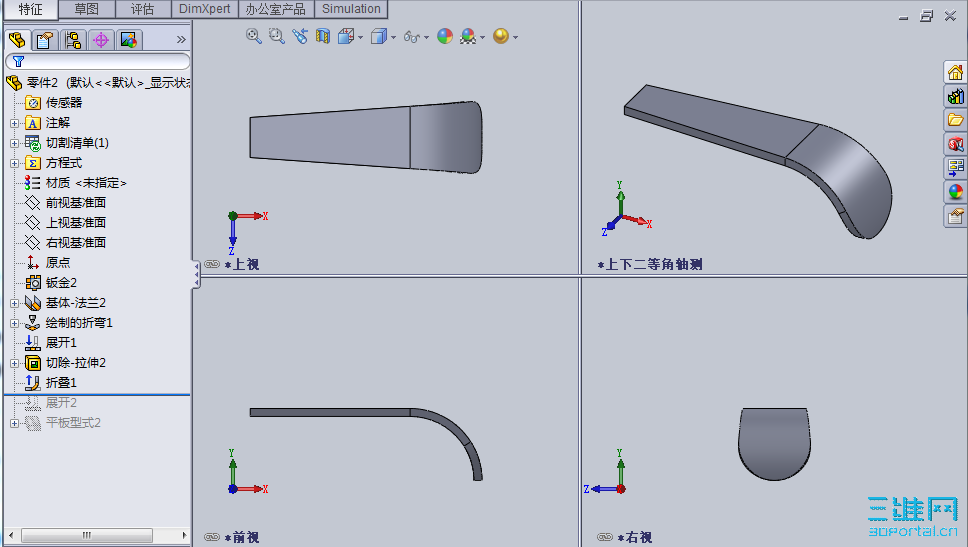

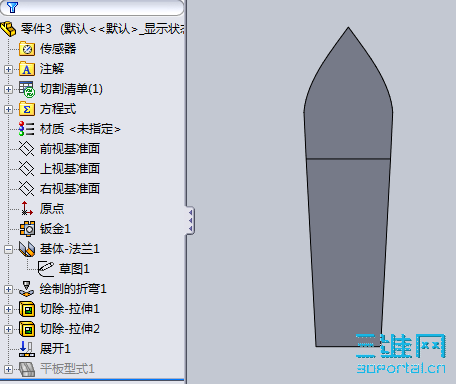

我玩了一下，看看如何贴附件呢！

liurkzc · 发表于 2009-7-21 09:19:35

11#解法正确。
