把零件图转化成工程图

chene527 · 发表于 2009-7-10 11:57:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

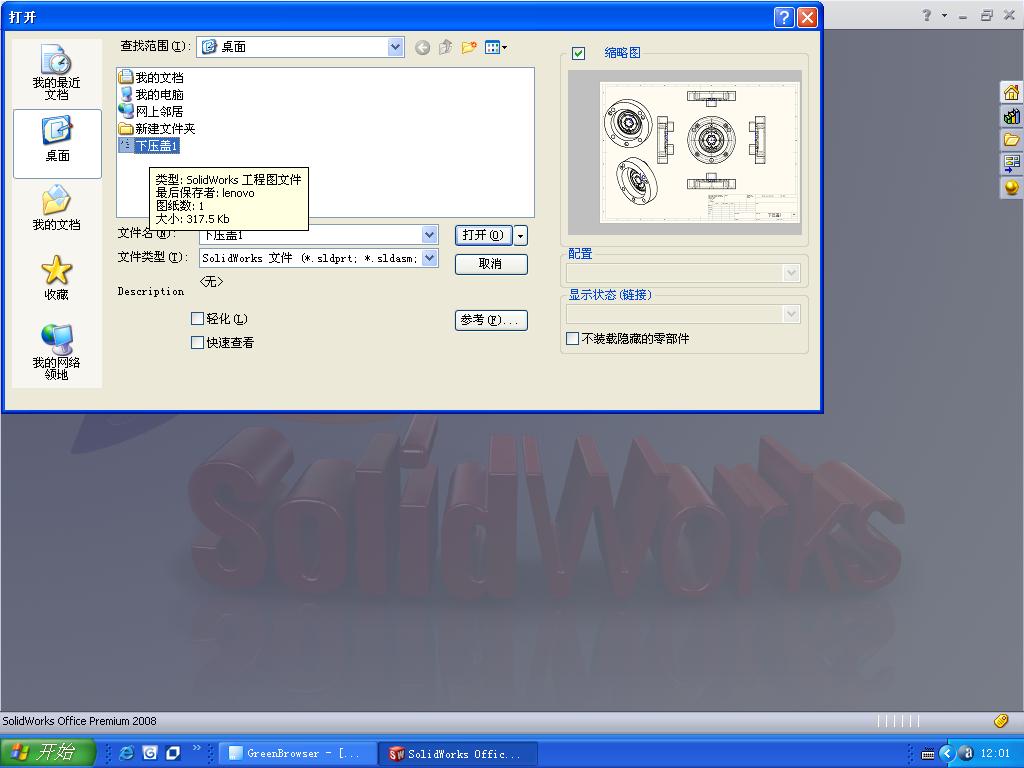

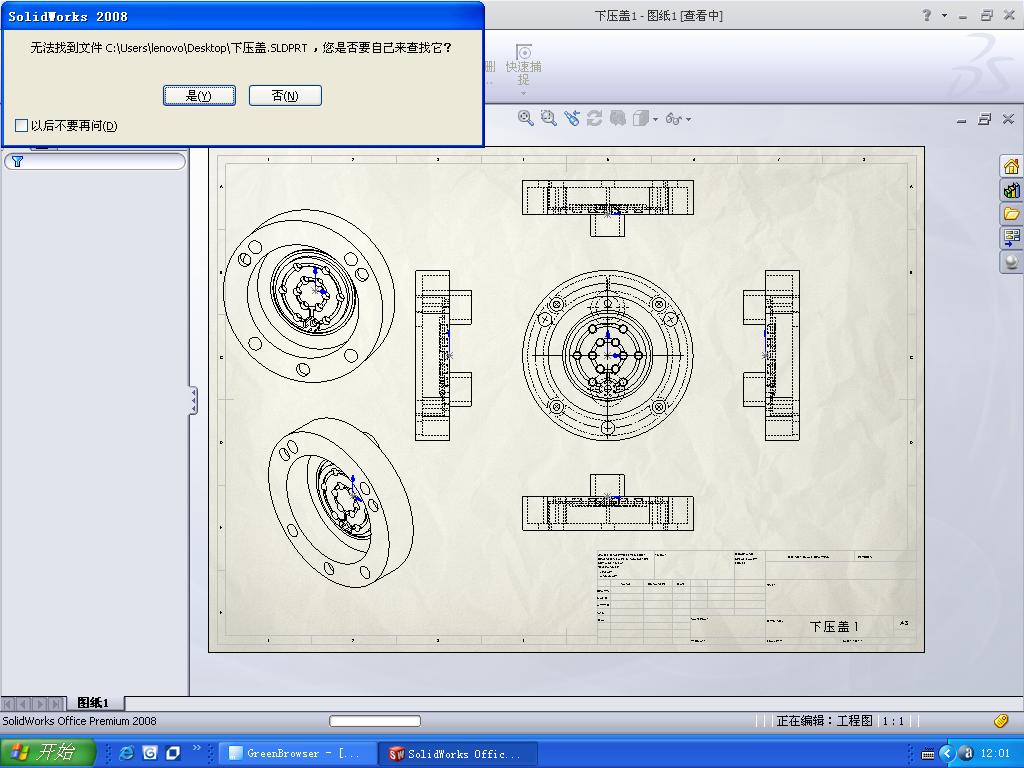

怎样才能把这个零件图清楚的转化成工程图了

wyshx · 发表于 2009-7-10 12:04:52

你这个已经是工程图了

chene527 · 发表于 2009-7-10 12:13:56

按照机械图纸，这样表示好像不行吧

chene527 · 发表于 2009-7-10 12:17:52

不好意思，刚刚弄错了

shell3504 · 发表于 2009-7-10 13:47:35

工程图的模板需要自己改成国标，或者搜一个，论坛以前有坛友发过

再用这个小工具处理下，字体和标注格式就都变成国标了，

chene527 · 发表于 2009-7-10 14:33:40

我现在是要怎样才能清楚的把这个零件用工程图表达清楚，要标准化

shell3504 · 发表于 2009-7-10 15:03:07

如果你没学过机械制图的话，我可以帮你

Mrjianhuili · 发表于 2009-7-10 15:04:09

原帖由 shell3504 于 2009-7-10 13:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 p3 q( x# R3 z* u; U8 D& T工程图的模板需要自己改成国标，或者搜一个，论坛以前有坛友发过9 r) G' M# S- l" N6 D) b. i; K" m

5 n3 R$ h; a1 U5 E( y再用这个小工具处理下，字体和标注格式就都变成国标了，

请问那个小软件怎么用？能贴个图吗？

chene527 · 发表于 2009-7-10 15:07:58

可以啊，你帮我，我应该怎样才能把零件图更好的表达清楚

shell3504 · 发表于 2009-7-10 15:13:00

打开工程图的时候才能使用，打开之后有国标化3.5和国标化5的字样，小图纸国标点3.5mm，字体和箭头就都变成国标的大小了

Mrjianhuili · 发表于 2009-7-10 15:26:14

原帖由 shell3504 于 2009-7-10 15:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ A, G/ S" n5 j+ O打开工程图的时候才能使用，打开之后有国标化3.5和国标化5的字样，小图纸国标点3.5mm，字体和箭头就都变成国标的大小了

ok, shell, 我明白了。谢谢！

shell3504 · 发表于 2009-7-10 15:28:24

原帖由 chene527 于 2009-7-10 15:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% ?" a% ?: i, W4 W可以啊，你帮我，我应该怎样才能把零件图更好的表达清楚

不用那么多的虚线，多用剖视图，直观，用旋转剖，就能表达清楚了，你的模型有问题，剖开之后不是实体，有的地方是空壳的，

chene527 · 发表于 2009-7-10 15:37:38

我知道，那是SolidWorks自动可以完成的，我是用的剖切线
对了，模型有那边有问题你知道吗

lippaliang · 发表于 2009-7-10 16:37:13

应该很容易转成工程图纸的啊
