中心孔国家标准-------希望有人把它弄成异型孔就方便了

[复制链接]
发表于 2009-7-9 10:19:27 | 显示全部楼层 |阅读模式 来自: 中国浙江金华

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
设计轴类零件离不开中心孔,贴个中心孔的GB,查起来方便点,免得朋友们到处找。要是有人已将其作成SW异型孔就太方便了,谈谈平时大家画中心孔都是咋画的,是直接在工程图上简化标注吗?& L, h4 X3 u; i2 Y
顶不顶没关系,能有人用就高兴了!

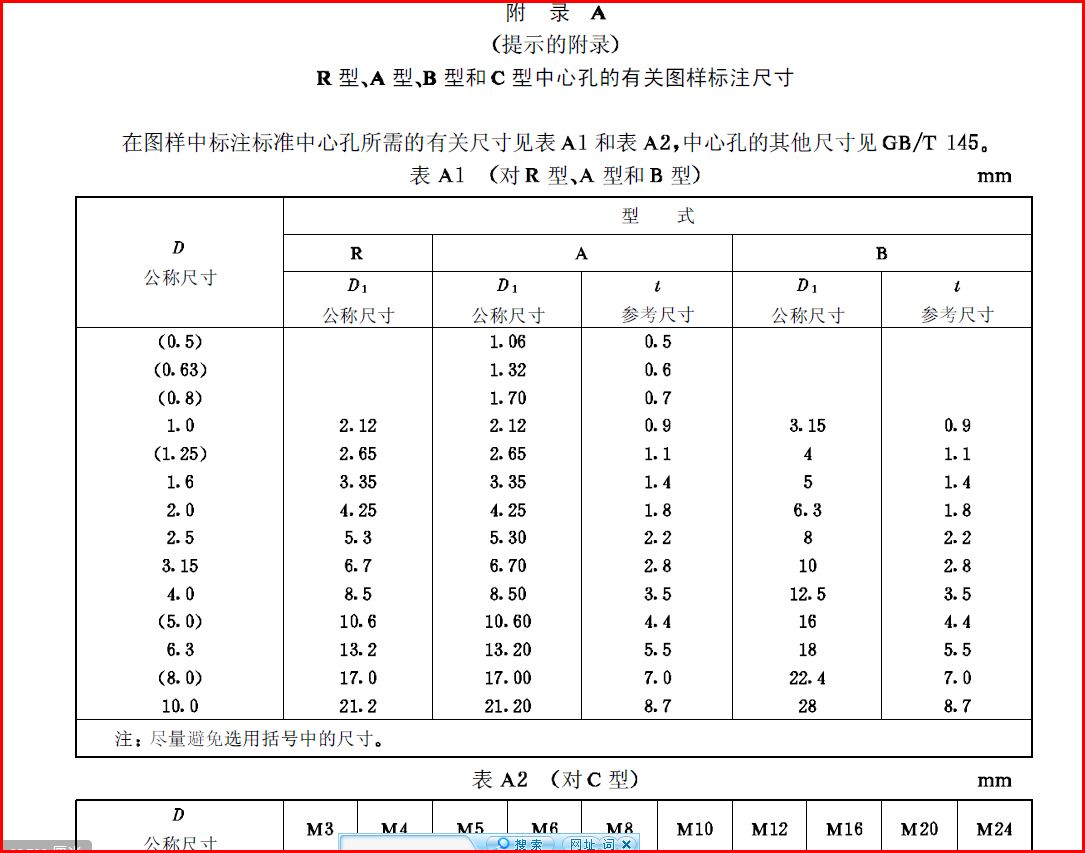

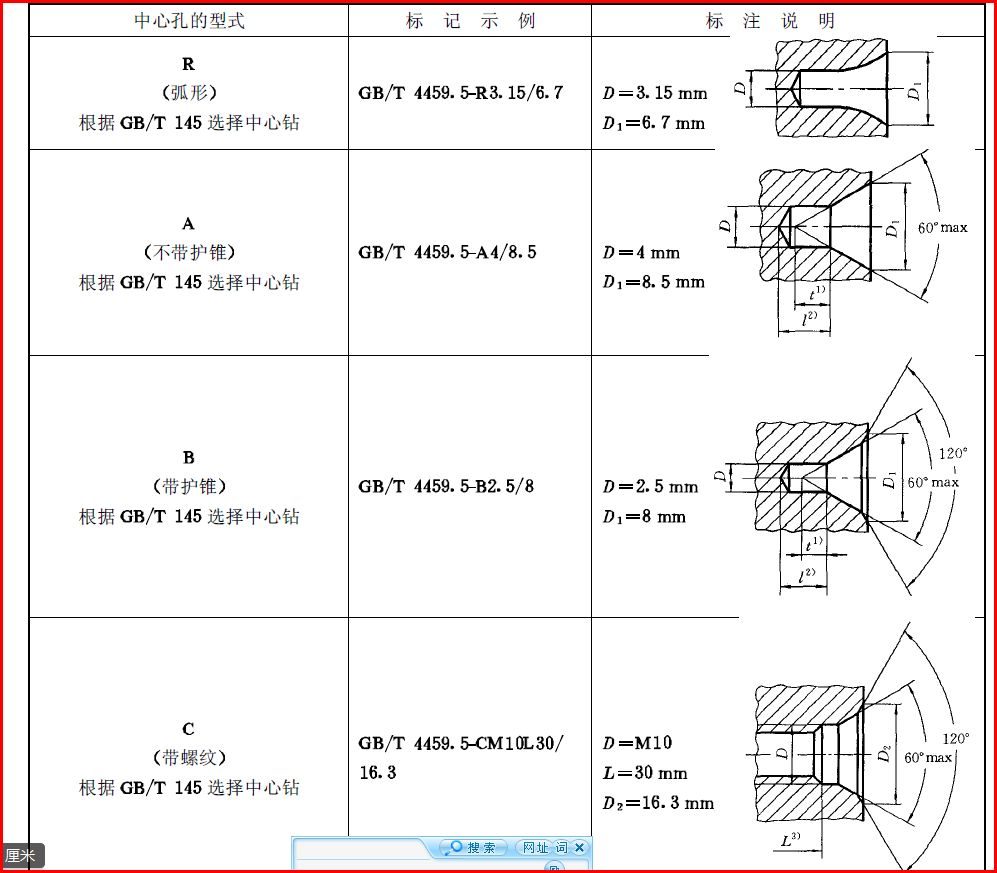

GBT 4459.5-1999机械制图 中心孔表示法.rar

230.22 KB, 下载次数: 458

 楼主| 发表于 2009-7-9 12:28:11 | 显示全部楼层 来自: 中国浙江金华
看来用的人少,我自己顶一下吧
发表于 2009-7-9 12:53:24 | 显示全部楼层 来自: 中国广西桂林
做成库特征既简单又好用
发表于 2009-7-9 21:34:39 | 显示全部楼层 来自: 中国浙江杭州
已经找到做成异型孔的方法了,不过只能做A型的中心孔,有局限性!/ F% ?# m0 z5 y: O0 l. J  ?
  D& q) h' |8 J& U5 \$ B* V
[ 本帖最后由 muyihx 于 2009-7-9 21:36 编辑 ]
发表于 2009-7-9 22:16:13 | 显示全部楼层 来自: 中国山东济南
关注一下迈迪三维工具集吧,新版本里将有楼主需要的功能,非常完善,有个独立的轴设计工具。5 O( L) C1 v3 N& V  t, u
www.my3dparts.cn可以下载!
发表于 2009-7-10 13:02:34 | 显示全部楼层 来自: 中国陕西西安
用异型孔中的自定义孔就可以了。
0 s1 S) B$ \! G  @自己修改一下特征和图纸尺寸就可以了。
3 K: H4 |  T! D7 _; v; }  D用的多的话就自己将其做成库特征就可以了。
 楼主| 发表于 2009-7-20 12:18:12 | 显示全部楼层 来自: 中国浙江金华
下载的人多,回复的人少。如果有人已经做成了库特征,希望传上来大家共享下就好了,我只是想抛砖引玉。
发表于 2009-7-20 13:54:56 | 显示全部楼层 来自: 中国浙江杭州
已经添加到异型孔向导里面了,不足的是只有A型中心孔,而且中心孔深度还要自己定义,存在不少缺憾,但还是想发上来,希望有高手能做进一步完善!
. ]) q9 D3 F: m1 c附件中的三个数据表用于替换原数据库(SWBrowser.mdb)中的数据表,请注意保存好数据库原文件然后再修改!
" L3 U7 f/ G* G" O  K8 M如果要解决上述缺憾,关键就在于对安装目录中DATA目录下的SKE文件!希望高手能将之解密出来,或者是找出什么软件能打开这样的文件!
9 ]$ C# P+ g; l/ C! d, p7 x: W9 x$ ]7 C7 j. `
[ 本帖最后由 muyihx 于 2009-7-21 14:01 编辑 ]

CenterHole.rar

13.62 KB, 下载次数: 67

 楼主| 发表于 2009-7-21 13:38:56 | 显示全部楼层 来自: 中国浙江金华
8楼的木木,下了你的文件,却找不到你说的文件位置,能不能说详细点啊,SKE是个文件夹还是文件?
发表于 2009-7-21 15:12:34 | 显示全部楼层 来自: 中国湖北武汉
迈迪就是垃圾
发表于 2009-7-22 10:09:32 | 显示全部楼层 来自: 中国浙江杭州

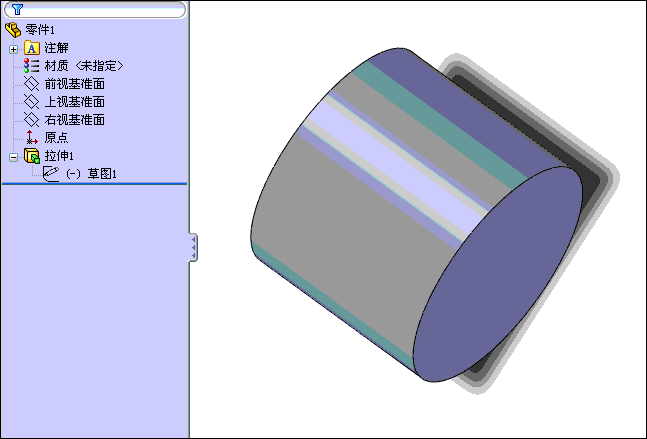

现在换一中方法,做成库特征并上传,由于时间关系,现在先上传GB/T 4459.5-A!如图选择不同的配置,可以改变中心孔的大小!
! K9 i+ d; L3 K# u
$ l* V7 I9 G9 s0 P2 W1 c[ 本帖最后由 muyihx 于 2009-7-22 10:12 编辑 ]

GBT 4459.5-A.rar

48.54 KB, 下载次数: 113

 楼主| 发表于 2009-7-22 10:32:11 | 显示全部楼层 来自: 中国浙江金华
木木兄,此文件解压后放在哪个文件夹中?请继续传,谢谢你的共享!!最好说的详细点。
发表于 2009-7-22 14:16:15 | 显示全部楼层 来自: 中国上海
木木做得不错,但是A、B、R型的深度有标准规定,不应该再要另行定义。C型因标准中没有规定螺纹和钻孔深度,不同用户对深度也可能有不同的要求,故可以另行定义深度。$ I' V7 G7 Y# |$ x& i! \# R& ]; l% f
本人做了一个C型中心孔的库特征,给楼主参考。其它类型可以此类推。

C型中心孔.rar

42.13 KB, 下载次数: 122

发表于 2009-7-22 15:26:00 | 显示全部楼层 来自: 中国浙江杭州
不老的速度好快哦!刚刚做好准备放上来的,结果就看到不老的杰作!向不老学习!另外介于大家都是高版本了,我就不在重复放上07版的了!有需要07版的可以和我联系!
3 _3 L; v2 o' N6 [0 X
/ M5 n; r* \. v6 n, X. r4 U[ 本帖最后由 muyihx 于 2009-7-22 15:28 编辑 ]
发表于 2009-7-22 23:23:36 | 显示全部楼层 来自: 中国上海
干脆将A、B、C、R型四种类型的中心孔库特征全部奉上。

中心孔.rar

155.91 KB, 下载次数: 633

发表于 2009-7-22 23:33:00 | 显示全部楼层 来自: 中国广东广州
原帖由 w_hs1 于 2009-7-22 23:23 发表 http://www.3dportal.cn/discuz/images/common/back.gif( i; G- n+ @/ K  D% o4 Y
干脆将A、B、C、R型四种类型的中心孔库特征全部奉上。

- G' @1 k+ Z, j3 a) }" c$ N( F0 U# Q% X8 A8 c
感谢不老叔!我第一个下载收藏。
发表于 2009-7-24 13:59:40 | 显示全部楼层 来自: 中国山东聊城
感谢,非常需要,solidworks真是强大 呀
发表于 2009-7-24 14:43:05 | 显示全部楼层 来自: 中国江苏淮安
感谢不老,我也下载收藏了。但不知道放在那个文件夹里,那位知道的指导一下,O(∩_∩)O谢谢!
发表于 2009-7-24 15:49:06 | 显示全部楼层 来自: 中国广东深圳
感谢各位的无私奉献,下来用,来三维网真受益
发表于 2009-7-24 15:53:16 | 显示全部楼层 来自: 中国浙江宁波
不老大师所做必定精品,下载收藏了.
! ~  d: K. s* r7 o多谢不老
发表于 2009-7-24 16:32:01 | 显示全部楼层 来自: 中国广东深圳
我下的是不老的压缩档,刚才试了下,很好用,刚才有人问解压路径,我把我的操作方法传上来,供各位参考% o1 T9 Y7 s2 C' M% P# @
1、默认解压路径
: Y. E6 w* V% IC:\Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks 2009\design library
* x4 N& r; I. G* Z9 W' |" Z' S! m, f' \
2、在任务窗格 设计库点“添加文件位置”,导览到上面路径即可
9 M' C+ k/ F, X: W5 C( I1 d
+ q& [! |3 ~. B使用方法:
; L/ m) P8 I9 N2 E9 o, H; m- F- }1、实体建模5 {& t) I* U3 S
2、点右边任务窗格“设计库”图标,点“中心孔”) e5 G) m' @, ?1 [
3、拖曳目标中心孔到绘图区目标面,在属性栏里选择大小,绘图区选择面的边线(定中心)即可
发表于 2009-7-24 16:35:31 | 显示全部楼层 来自: 中国广西桂林
不老的应该是精品,学习!
发表于 2009-7-24 17:12:35 | 显示全部楼层 来自: 中国山东青岛
谢谢楼主提供的好东西。
发表于 2009-7-29 13:48:52 | 显示全部楼层 来自: 中国上海

谢谢

谢谢楼主提供的好东西
发表于 2009-8-3 07:15:15 | 显示全部楼层 来自: 中国山东青岛

回复 5# rkxrkx 的帖子

去过了,但资料不能下载!
