UG制图中的局部剖视图

happyforever · 发表于 2009-7-7 16:04:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教:UG制图中的局部剖视图怎样绘制?

tw520 · 发表于 2009-7-7 16:17:58

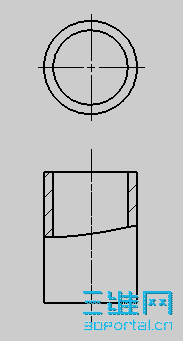

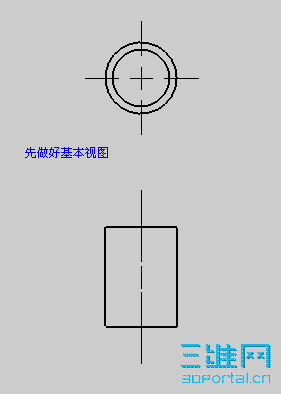

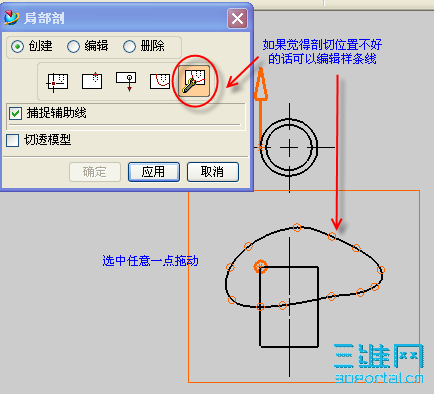

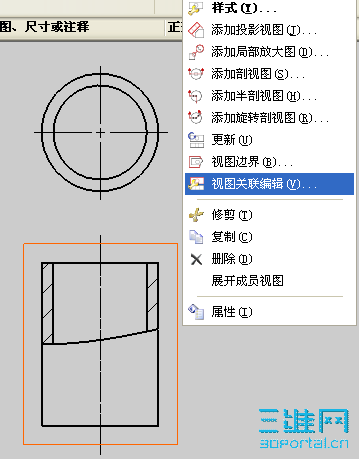

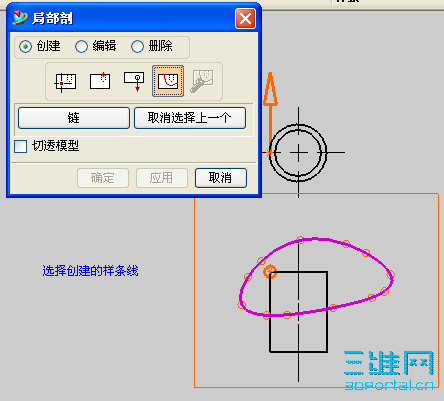

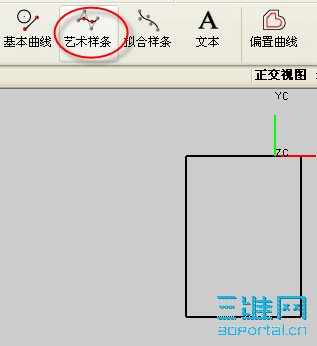

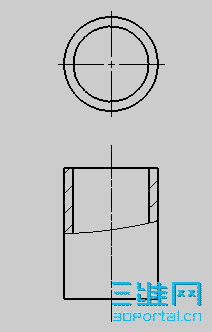

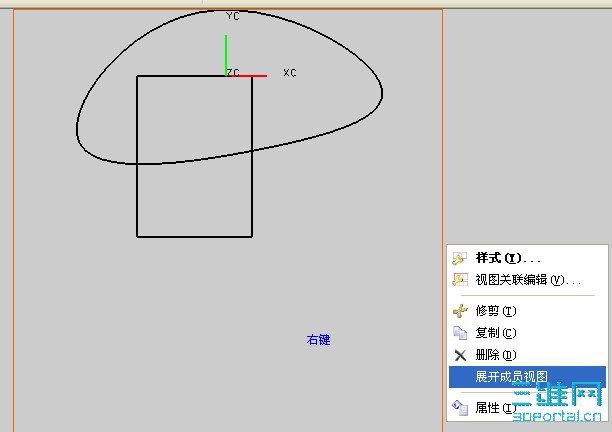

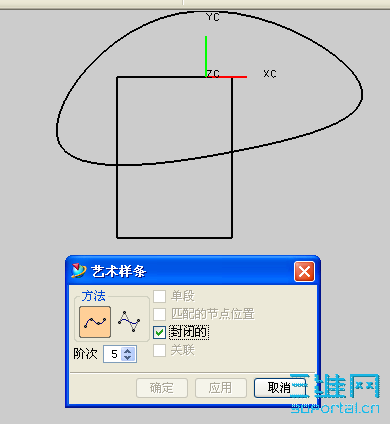

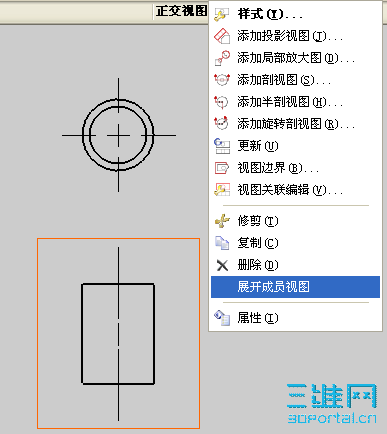

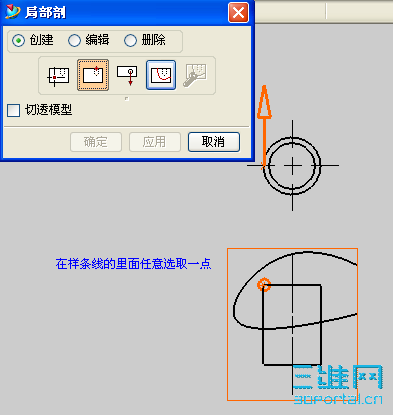

现在要创建局部剖的视图画出样条曲线边界。步骤，选择视图右击选择“扩展视图”，然后画样条曲线边界，推出扩展视图。在点积点击创建局部剖视图命令，选择视图，基准点，投影矢量，最后选择样条曲线边界，确定就ok了

happyforever · 发表于 2009-7-7 16:37:57

投影矢量是在什么方向?

happyforever · 发表于 2009-7-7 16:42:46

还有,"创建局部剖视图命令，选择视图"中的视图是哪个视图?比如我要在主视图上画一个局部剖,那您上句话中说的视图是哪个视图?

wz_111 · 发表于 2009-7-7 19:34:24

很久没玩UG了，很多都忘记了

wz_111 · 发表于 2009-7-7 19:45:09

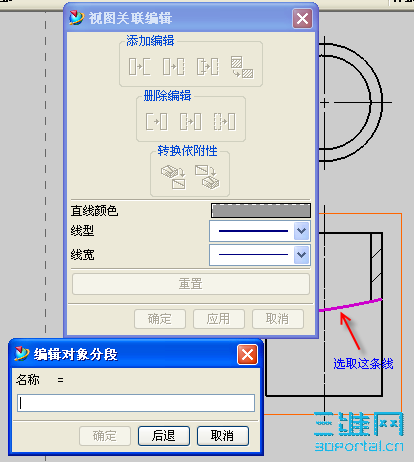

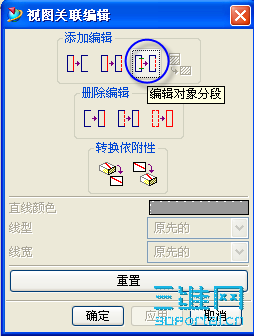

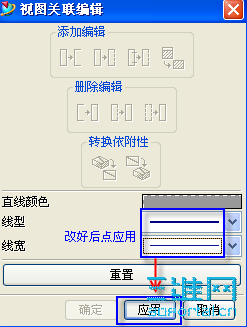

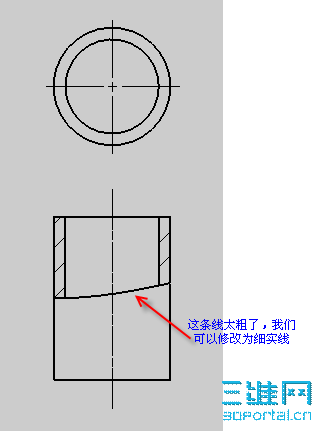

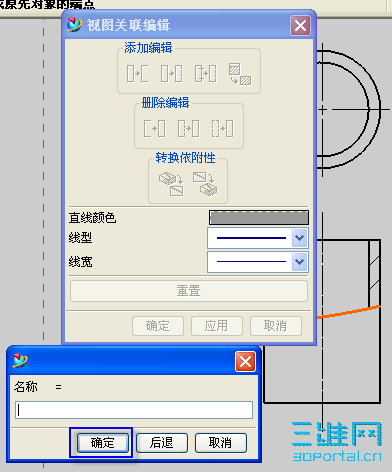

最后我们来编辑 ~~~~~~~~~~~剖切的边界线为细实线~~~~~~~~~~~~~~

happyforever · 发表于 2009-7-9 09:47:44

太好了，顶

yancx · 发表于 2009-7-9 22:41:31

呵呵,要用UG出二维图,局部剖、旋转剖等都是常用的基本功能！

00701 · 发表于 2009-7-28 15:55:54

WZ_111( stanley)：我用的ug5.0局部放大命令怎麽不能使用,您能帮我吗？从上面您的回复来看，您对UG非常精通，我希望您能成为我的朋友，能否给我与您的联系方式（电话号码最好），QQ也行。我叫曹润之，山东潍坊人，电话号码：13906469189，邮箱：zhenxing_cao2008@163.com.敬候您的回音。

00701 · 发表于 2009-9-7 10:40:04

WZ_111( stanley)你好：在下特此请教UG5.0的扫描命令如何使用，请赐教，本人的邮箱：zhenxing_cao2008@163.com.敬候您的回音。谢谢！:handshake

wz_111 · 发表于 2009-9-7 11:13:13

我看看晚上有没有时间录制一个视频

trainees · 发表于 2009-9-13 08:30:14

版主说的不错，解释得相当清晰，我又学到一招，也多些楼主提问。呵呵

007ak · 发表于 2009-9-14 16:56:23

)4*( 正好需要

high1225 · 发表于 2009-9-14 20:42:14

的确是好解，我也在考虑，用UG如何实现局部刨呢，以为没戏了，看来解决了。不是不行，还是不会啊。

longjue · 发表于 2009-9-15 18:36:07

正想看如何把局部视图的边界变成细实线呢！呵呵！太感谢了！

hj2009 · 发表于 2009-9-16 09:44:43

学习呢一招谢谢共享

mliu · 发表于 2009-9-16 20:20:31

谢谢，又进步一点了。

wangyong2033 · 发表于 2009-9-17 23:02:01

太好了，顶

5405964 · 发表于 2009-9-19 10:20:05

这个做的不错，挺细致的

zks7515 · 发表于 2009-9-19 12:10:42

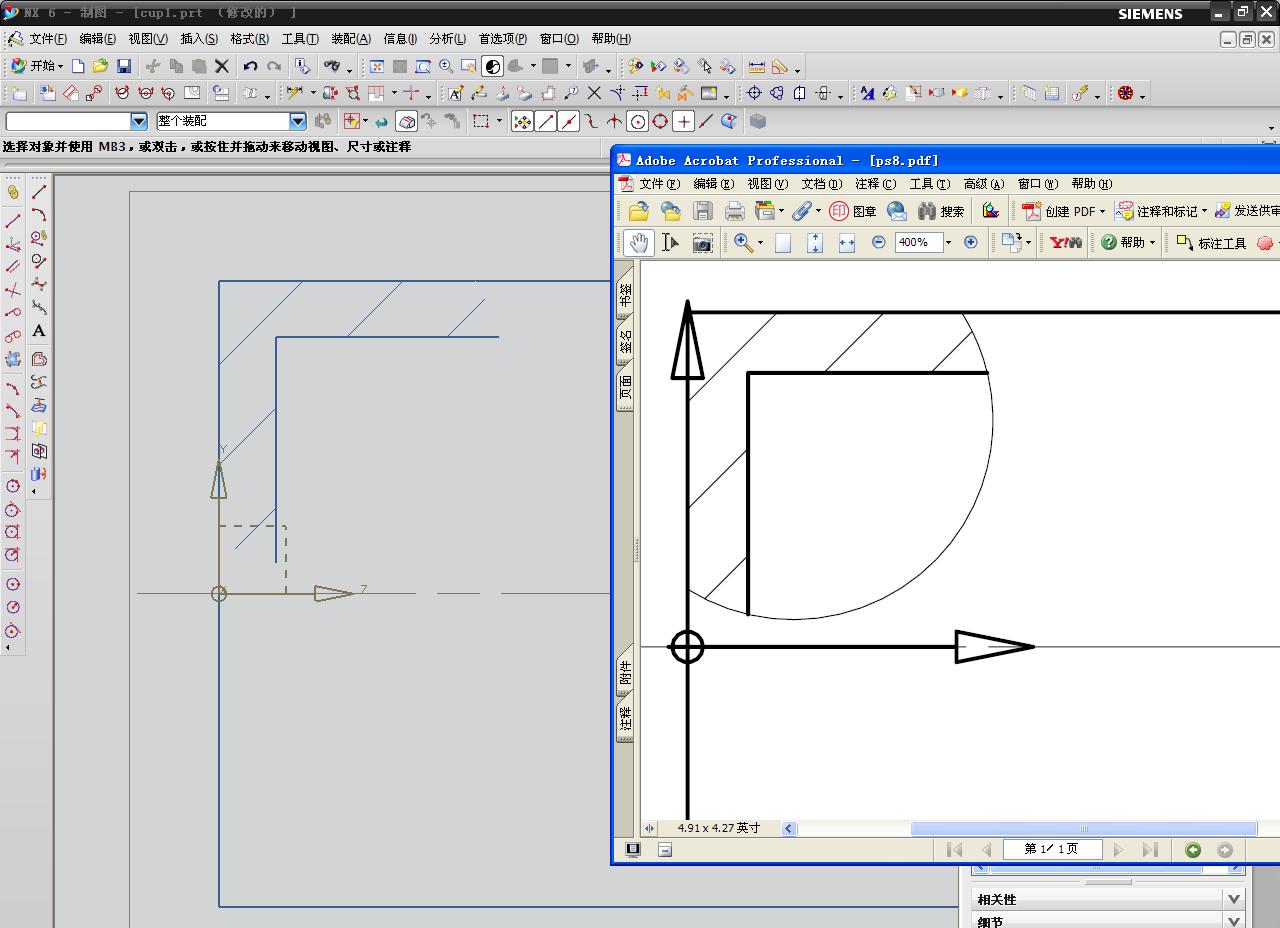

很奇怪，修改局部剖线型为细线后，在NX界面里不显示
打印出来正常。

438831398 · 发表于 2009-11-22 15:27:35

很好。谢谢，请问局部剖视图怎么做啊

zzl0999 · 发表于 2010-2-2 10:16:25

学习支持 goodgood 多系交流

hnld888 · 发表于 2010-3-25 16:37:31

呵呵~局部剖视图~看了有提高

糨糊中人 · 发表于 2010-3-26 07:46:30

谢谢，又进步一点了。

wsbxh1 · 发表于 2010-3-26 08:44:56

学到了怎样把线变细
