3D草图绘制？

xftqb · 发表于 2009-7-2 12:32:09

您需要登录才可以下载或查看，没有帐号？注册

x

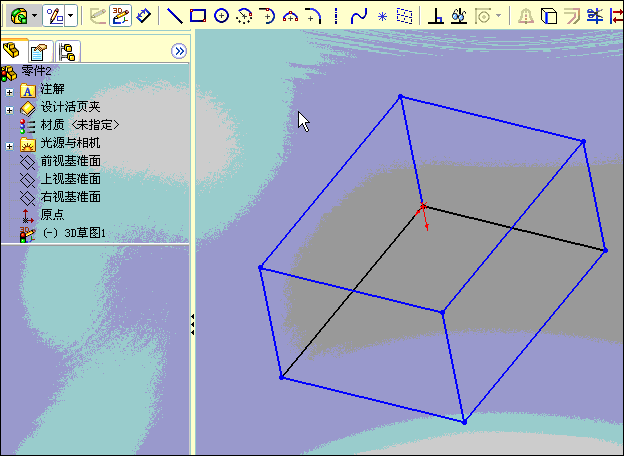

3D 草图没学会，看帮助也不得要领。请问如何绘制如图所示中的斜线？

yangzhi125 · 发表于 2009-7-2 13:25:00

利用端点坐标+约束条件（平行于XYZ轴）

yangzhi125 · 发表于 2009-7-2 13:26:53

另外：
记得有在3D草图里面插入草图基准面
我暂时还没试过
你可以试试

wyb1998 · 发表于 2009-7-2 15:04:03

首先看，楼主画的是个长方体啊，如果是这样，画完长方体后直接连接点应该很容易啊

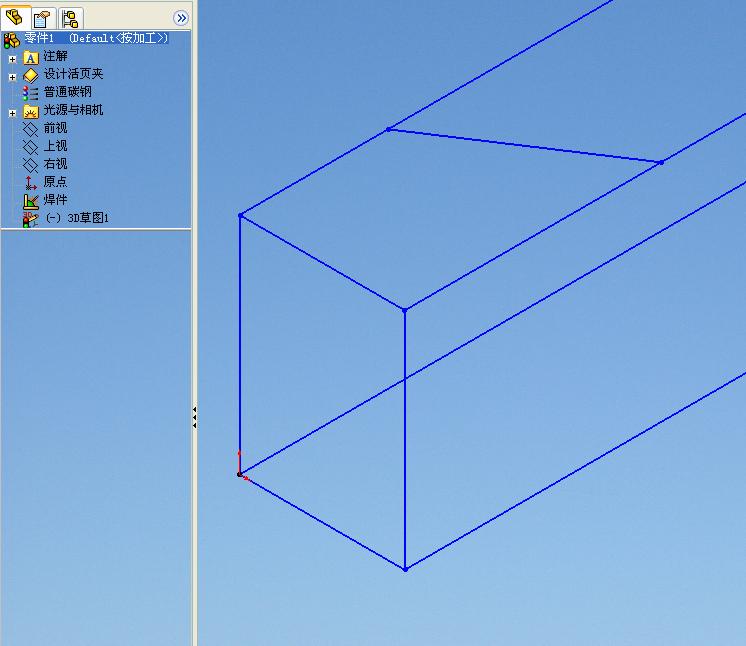

下面是在sw2009里画的

xftqb · 发表于 2009-7-2 17:51:01

我这个是为做焊件画的3D草图，用的是sw2007 !

hhyjs · 发表于 2009-7-2 22:17:07

点3D草图→选直线工具→直接在所示位置画就搞定了。

xiaoxia302 · 发表于 2009-7-2 22:52:19

xftqb · 发表于 2009-7-3 08:35:31

我是要画不在端点的斜线，如下图

xftqb · 发表于 2009-7-3 08:44:42

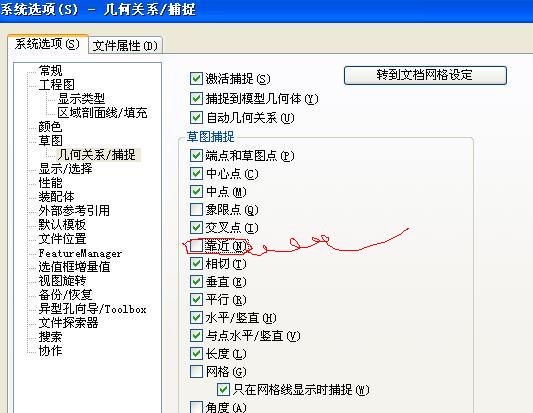

找到原因了，是因为我此前修改了草图捕捉的设置，把靠近选上就可以了！
谢了！

w_hs1 · 发表于 2009-7-3 08:46:12

让线的两个端点，分别于边线重合，需要的话再标注尺寸。

如果你不小心已经将此线段画在某个基准面上了，那就先删去此约束。

ONL7834337 · 发表于 2009-7-3 09:09:46

就这么简单~~！

zhongge02 · 发表于 2009-7-3 11:20:45

提示: 作者被禁止或删除内容自动屏蔽

musm · 发表于 2009-7-3 16:44:30

我感觉SW中画3维草图绘制不方便，不知道能否在CAD中画好后转成3维草图。

bounca · 发表于 2009-7-3 16:54:13

在CAD中画好后转成3维草图我也想啊。
