谁能画这种散热器

EQHUANGLEI · 发表于 2009-6-30 12:38:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

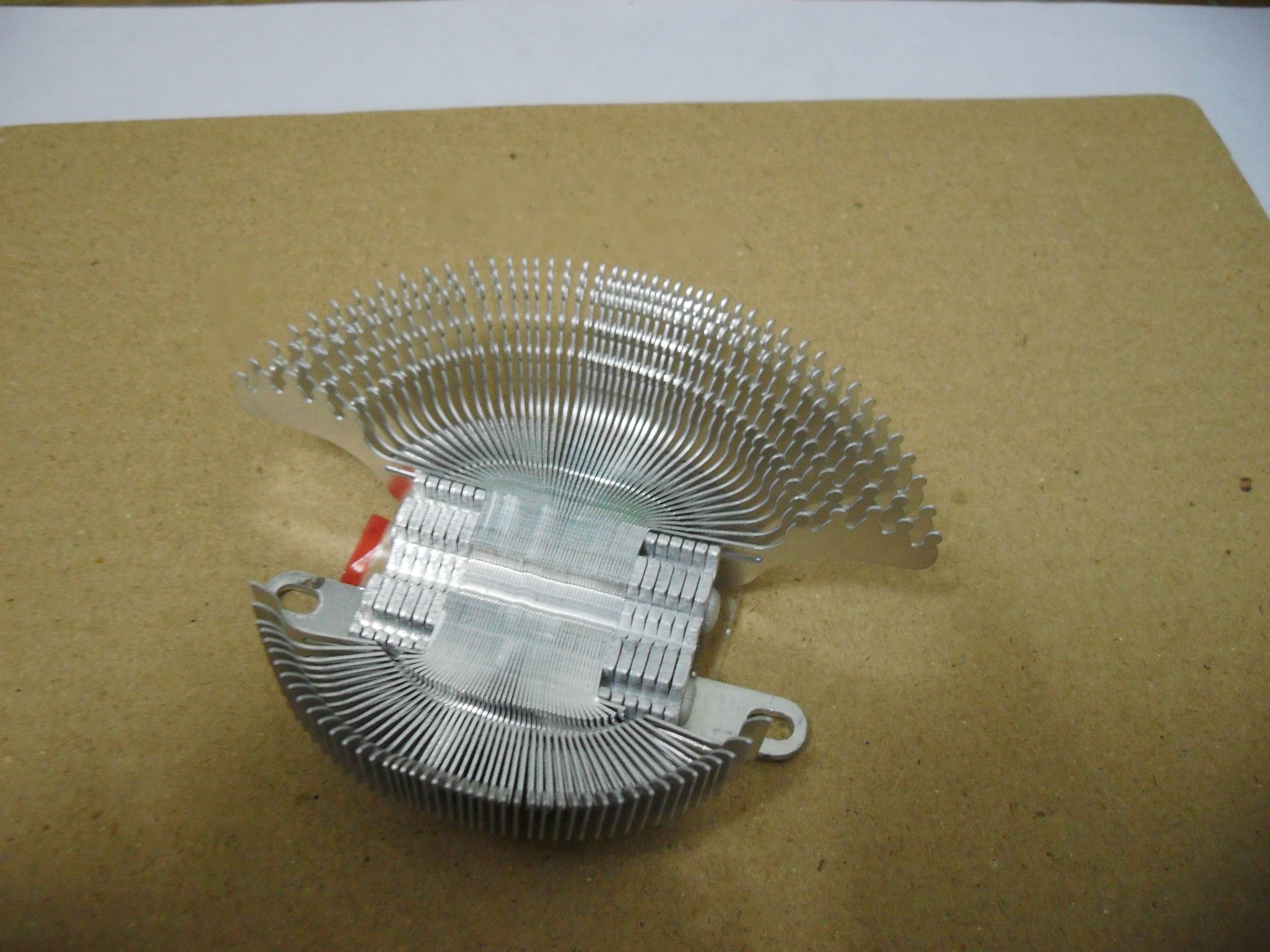

我厂做的散热器由若干铝片挤压成型
请问有谁能用SW钣金将其画出

zlj119 · 发表于 2009-6-30 13:06:43

做过散热器的设计，看起来没问题。对生产的工序不大能够看出，有时间可以互相交流一下。

han191nah · 发表于 2009-6-30 21:36:43

每一片的外形轮廓是一样的，应当是一个模具冲压成型的，但组装后的每一片的折弯角度不同，但可以找出一定的规律，试一下应当不是很难吧

EQHUANGLEI · 发表于 2009-6-30 23:35:10

原帖由 han191nah 于 2009-6-30 21:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif! H2 r% p; b/ M5 e6 V4 C9 v- B
每一片的外形轮廓是一样的，应当是一个模具冲压成型的，但组装后的每一片的折弯角度不同，但可以找出一定的规律，试一下应当不是很难吧

说的很对每片外形是一样的挤压成型后呈渐开线散开
请搞定后上传文档

Francis · 发表于 2009-7-1 00:00:05

參考做法：

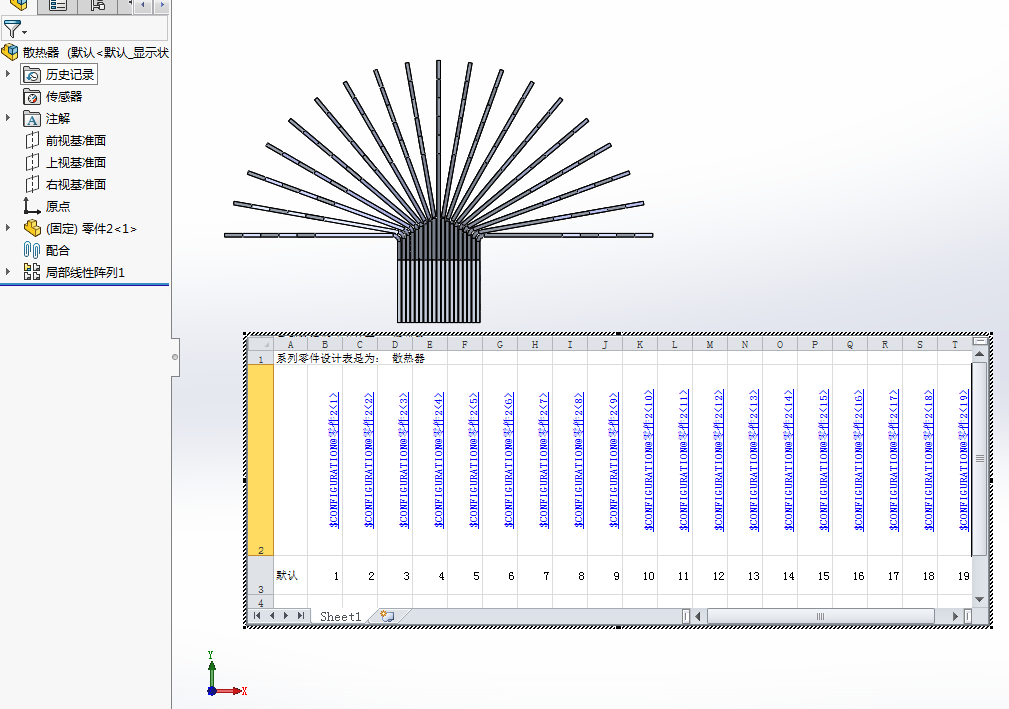

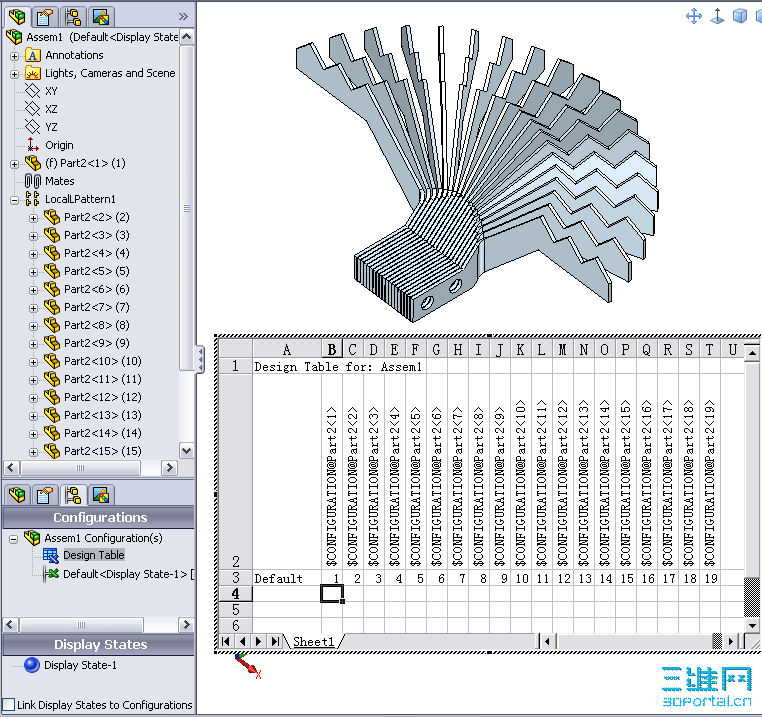

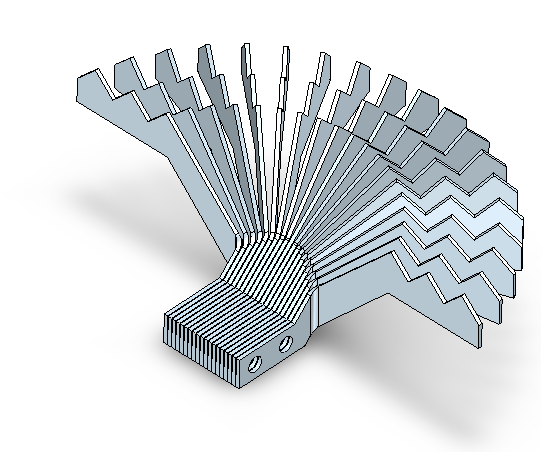

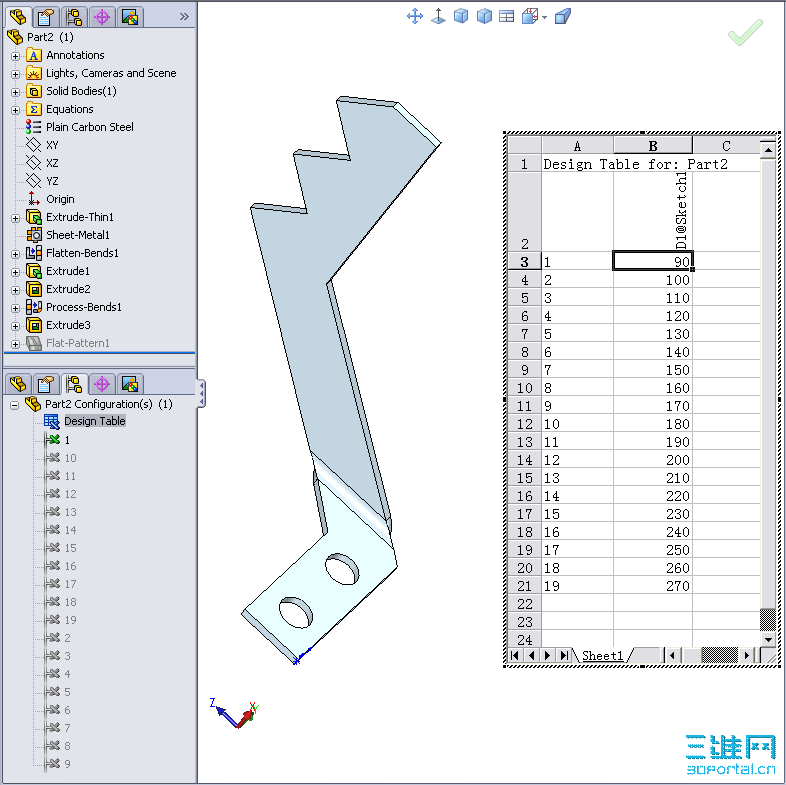

利用設計表為這個“固定形狀”+“不同彎折”的鈑金件生成一大堆的配置。（例子是等分18份）

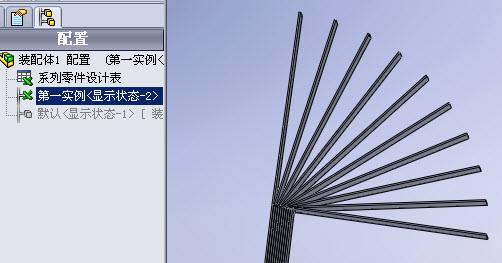

插入到裝配+線性陣列，再來一個新的設計表驅動陣列內不用零件的配置（裝配可以只有一個配置）。

Q&A
為什么要用到設計表呢？
因為在Excel內拉一拉就可以生成系列數據，不必在SW中按鼠標按到手軟。

Francis · 发表于 2009-7-1 00:13:55

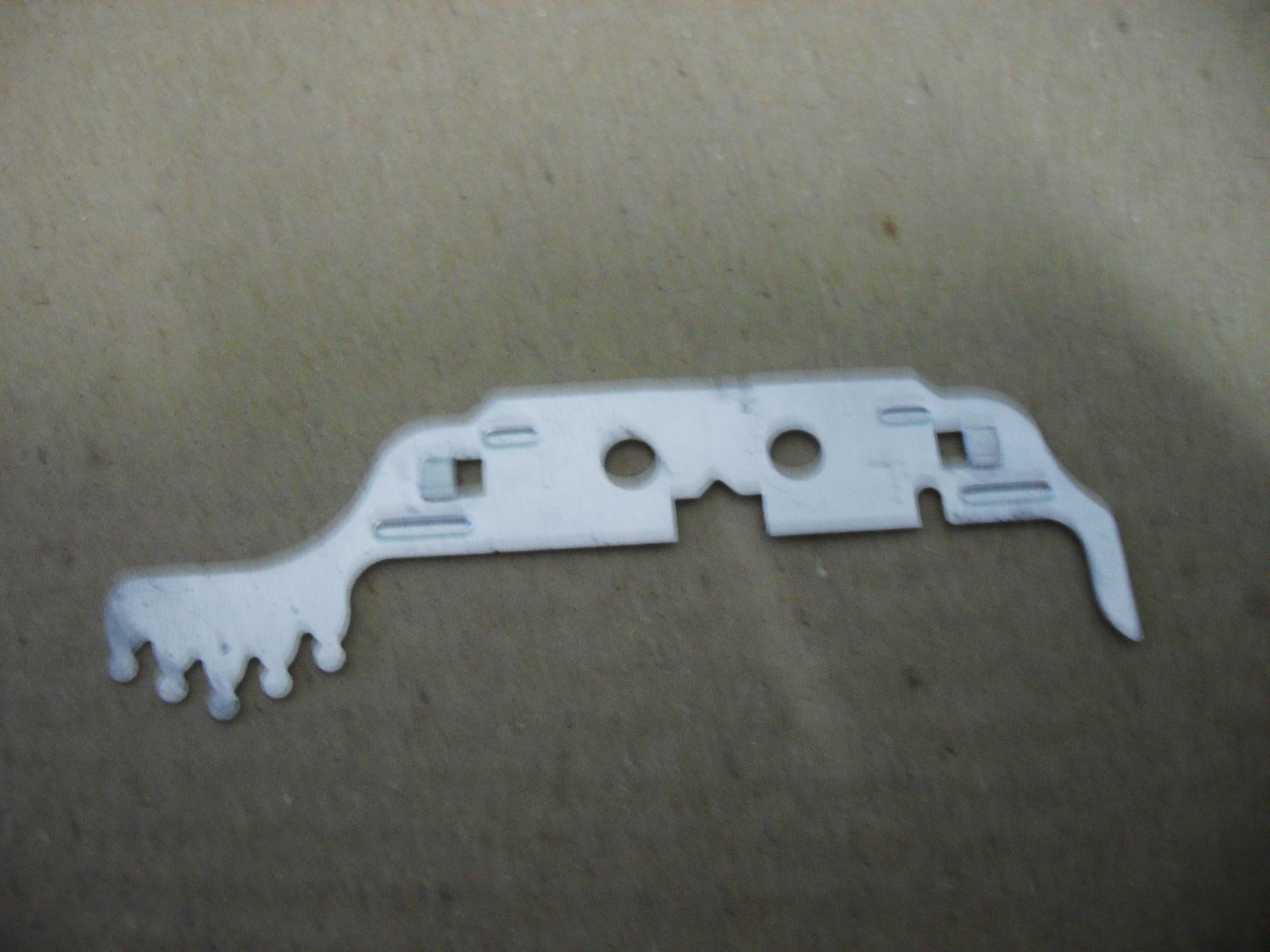

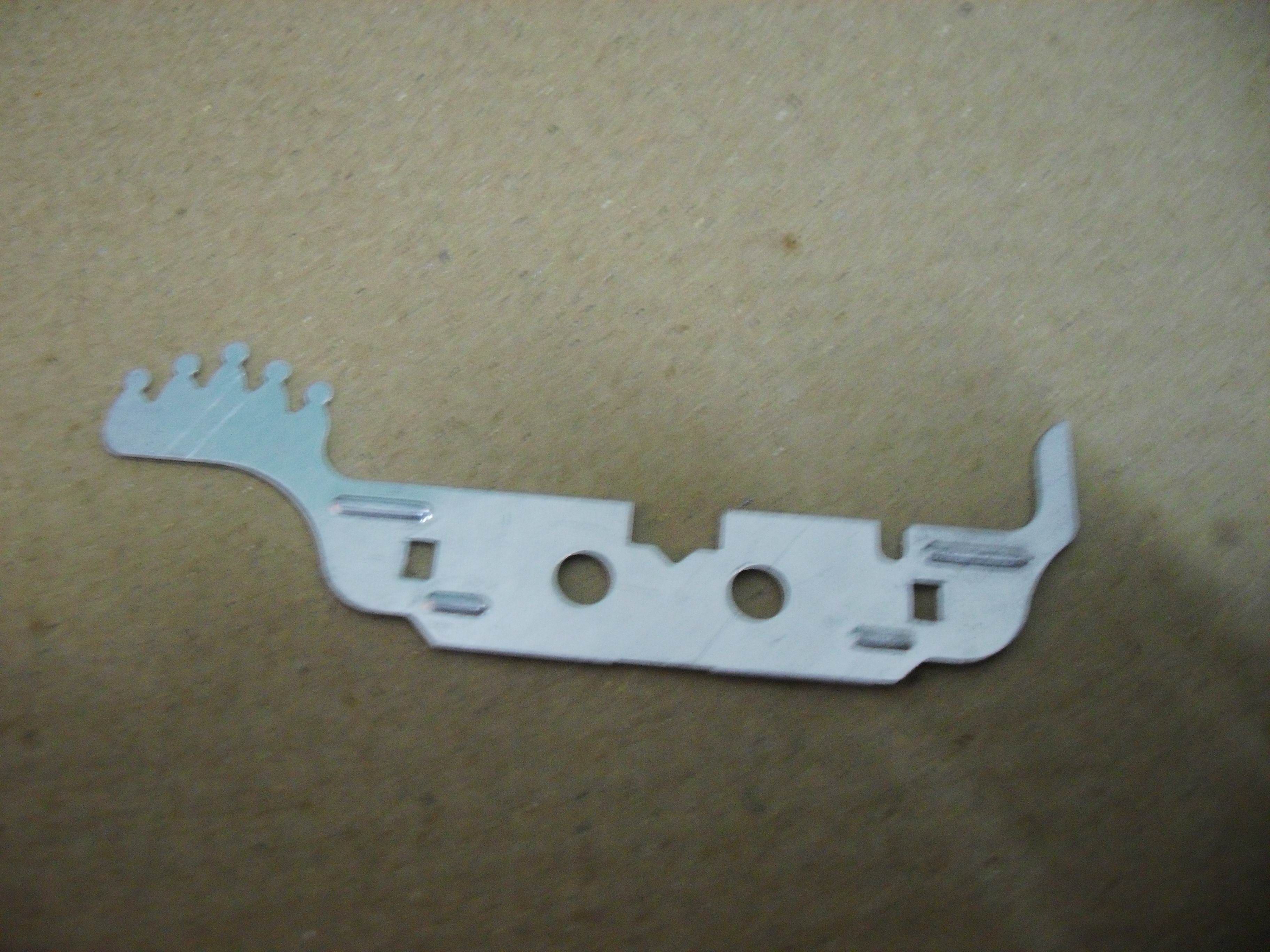

說實話，樓主的拍照技巧有非常大的進步空間

轉一下

Francis · 发表于 2009-7-1 10:12:22

怎么沒人繼續討論？怎么沒人加分給解答問題的人？

一些特殊技巧（從未在中文的論壇發表過），看來還是回到老地方發表算了。

EQHUANGLEI · 发表于 2009-7-1 12:32:11

原帖由 Francis 于 2009-7-1 10:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif( V. T* z% i3 t1 o3 q3 G/ K
怎么沒人繼續討論？怎么沒人加分給解答問題的人？" }) U3 f3 y- j$ c6 a, w: Z; e
4 N- z$ N5 S' K: ]( @
一些特殊技巧（從未在中文的論壇發表過），看來還是回到老地方發表算了。

老兄不要郁闷很感谢你的提示看后受益匪浅论坛需要的就是像老兄这样技术好又有奉献精神的人
如果您不发表些高见对我们这些初学者来说简直就是一种损失

EQHUANGLEI · 发表于 2009-7-1 12:38:59

请注意这个产品是呈渐开线散开的兄台做的是相同的角度

yhz-2 · 发表于 2009-7-1 13:15:06

原帖由 Francis 于 2009-7-1 10:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' r# ?; u. j9 ~* r! d+ J 怎么沒人繼續討論？怎么沒人加分給解答問題的人？1 _* C- S+ U" w& _( \! V

( d I, [% [2 M. e$ N6 U: h一些特殊技巧（從未在中文的論壇發表過），看來還是回到老地方發表算了。

别走啊，这里网速比较快，版主不够热情可以忍耐的

这个做的我还不是很明白:L ，正在学习中，学成了在来汇报

还有楼主你所说的渐开线散开，是啥意思？是散开角度不一样吗？那你自己手动计算一下，在系列表内自己设置不就OK了

yhz-2 · 发表于 2009-7-1 13:48:17

请教闷大

想了一会不是很明白，先提问了

第一：那个钣金的折弯是怎么做的？能从90度变到270度……这个没想明白，结构树也没看明白

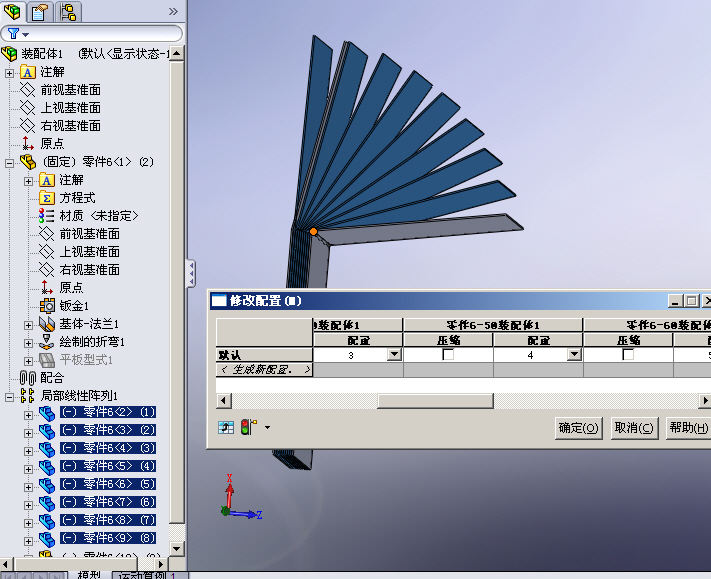

第二：装配体阵列的配置那个系列表怎么做出来的？那个“$CONFIGURATION@零件6<1>”的数值不会是手动输入的吧？发现手动添加也是可用的。
先谢谢指点了:lol: 已经学到不少东西了

[ 本帖最后由 yhz-2 于 2009-7-1 13:52 编辑 ]

cloudpeng · 发表于 2009-7-1 22:51:09

没看懂，有没有源文件啊？

zh_x0511 · 发表于 2019-1-9 11:25:24

Francis 发表于 2009-7-1 00:00% z* E- y" o2 T) [2 X) V/ U
參考做法：
9 o) T9 W3 t- [' H, s利用設計表為這個“固定形狀”+“不同彎折”的鈑金件生成一大堆的配置。（例子是等分18份）
) w2 u7 j. a j1 v. c& J4 M ...

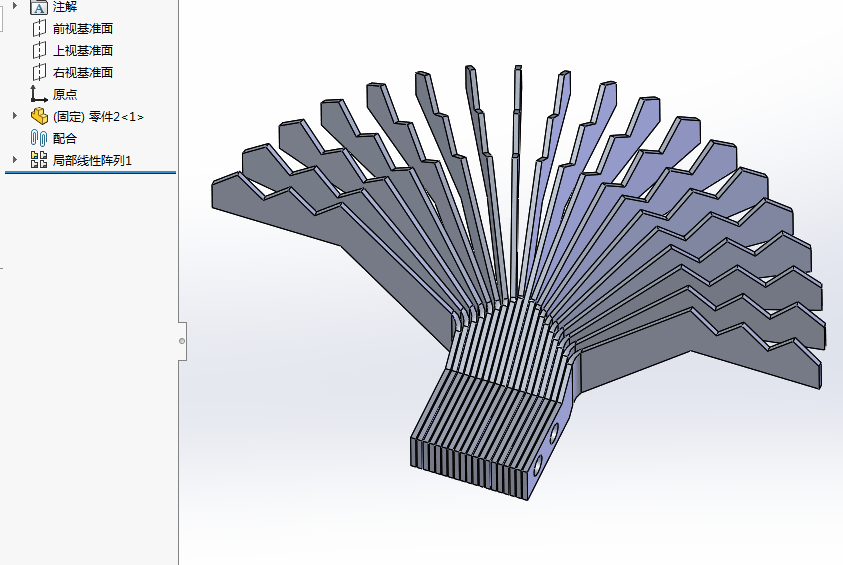

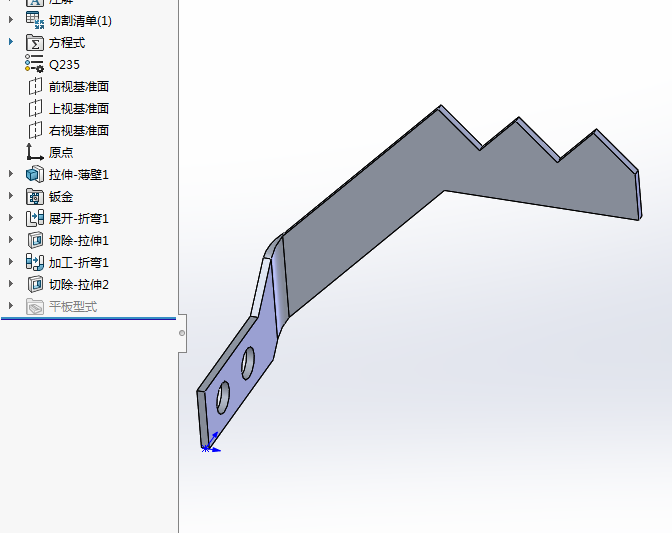

向闷大学习：俺最中间那片若是草图角度为180°会报错！

请问各位是俺的方法有错吗

就爱小沉默 · 发表于 2019-1-9 21:18:38

这个东西折弯角度。不少一片片折的，是固定板固定好后，一套模具一次性成型的。成本！成本！成本！

Francis · 发表于 2019-1-10 09:15:34

zh_x0511 发表于 2019-1-9 11:25# D; ?" l5 t, R1 p* h# t
向闷大学习：俺最中间那片若是草图角度为180°会报错！
7 i6 l& y- d& r& M) p1 T" E请问各位是俺的方法有错吗

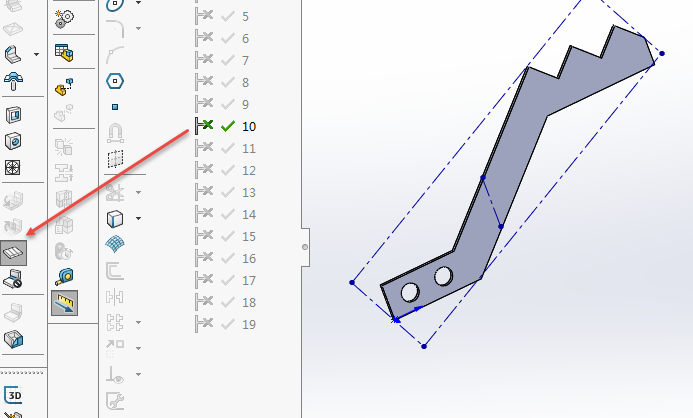

报错是难免的，只能压缩报错特征，这是【懒慢闷】的最后一招。

zh_x0511 · 发表于 2019-1-10 09:33:56

Francis 发表于 2019-1-10 09:15
( h$ K% V& N- i5 U/ V5 ]+ y报错是难免的，只能压缩报错特征，这是【懒慢闷】的最后一招。

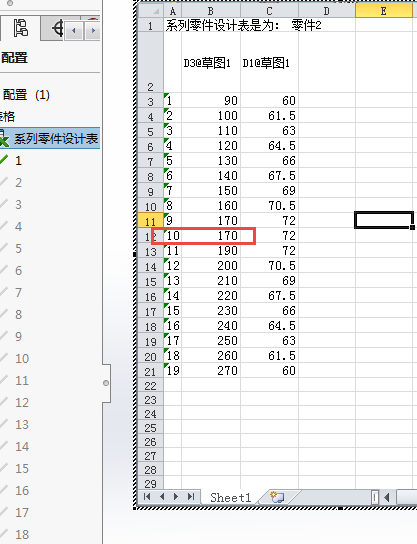

感谢闷大回复，俺压缩后，后续有个特征也被压缩报错了，估计是俺的步骤不对！
目前俺的办法就是这个中间配置角度无所谓，但需平板模型
