展开图画法

枫林相伴 · 发表于 2009-6-25 12:56:27

您需要登录才可以下载或查看，没有帐号？注册

x

请问SW工程图里有展开图画法吗？即CAD所说的沿X-X展开，也就是沿一条轨迹线把零件剖开然后把剖面形状拉直再画出来，轨迹线由直线、圆弧等组成，该怎么做？

yhz-2 · 发表于 2009-6-25 14:34:18

没看懂啥意思……
是指旋转剖切吗？轨迹线可以有圆弧吗？请举个例子来看一下，看能帮上忙不

uuiioo1233 · 发表于 2009-6-25 15:11:27

是不是UG里面的展开剖视图的意思？

扫街 · 发表于 2009-6-25 15:13:39

提示: 作者被禁止或删除内容自动屏蔽

枫林相伴 · 发表于 2009-6-25 16:29:47

拜托各位，机械制图上有展开画法的做法，建议大家多去看看。

扫街 · 发表于 2009-6-25 17:22:19

提示: 作者被禁止或删除内容自动屏蔽

枫林相伴 · 发表于 2009-6-25 18:32:04

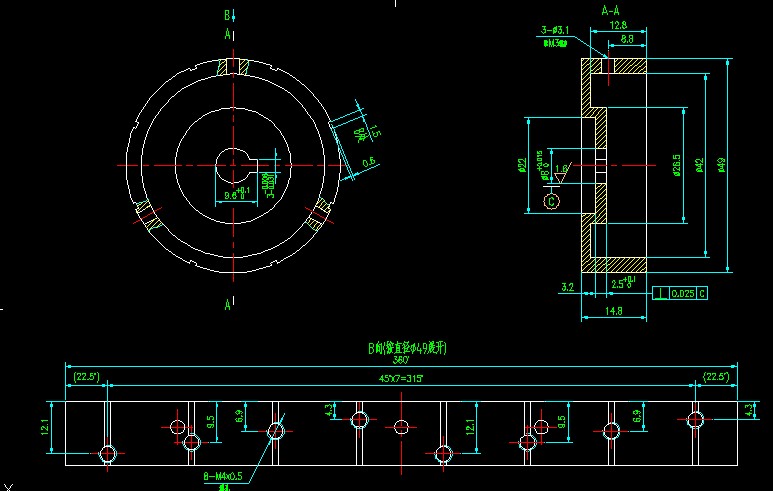

为什么没有？贴个简单的展开画法大家看看（不是剖视），有比这更好的表示方法，我倒想学学。

枫林相伴 · 发表于 2009-6-25 18:45:42

本主题起因，我想把下图表达的更清楚，主要是槽，槽是等截面扫出来的（最顶部扫描出了实体），可不等深，我想按扫描轨迹画一幅剖面图，可没招了，这不是课堂题目，是要做的产品。

gafen · 发表于 2009-6-25 22:47:04

solidwork怎么弄这个还真不知道！

扫街 · 发表于 2009-6-26 11:49:04

提示: 作者被禁止或删除内容自动屏蔽

yhz-2 · 发表于 2009-6-26 13:07:08

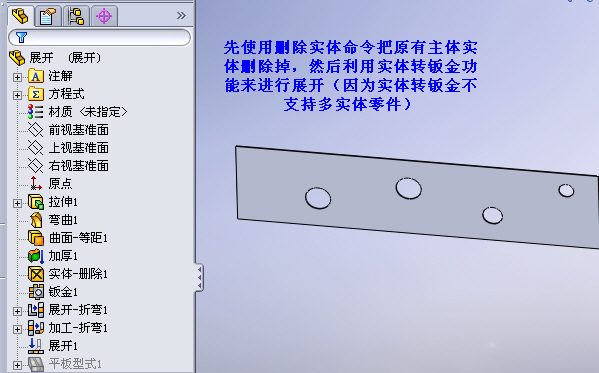

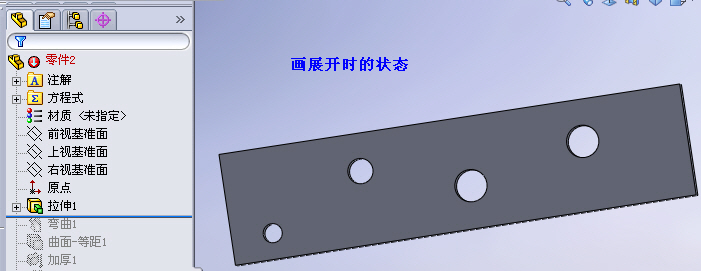

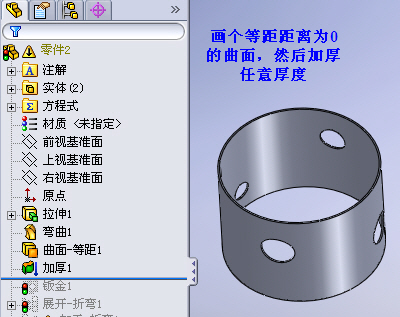

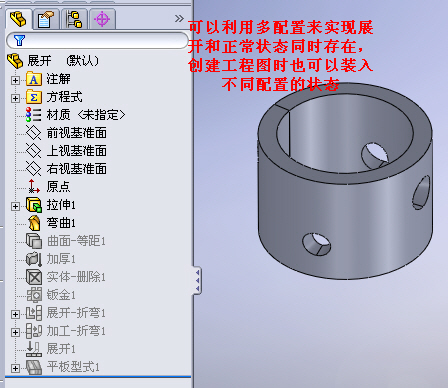

原来是这个意思啊，想了一个办法应该可以解决你的问题。当然我这个是最简单的例子，复杂一些的比如你说的那个扫描的槽，因为深浅不一，也需要展开图。那么同样的可以先把截面的曲面做出来再加厚曲面，然后删除原有实体，最后转化为钣金，感觉应该挺好使的
