工程图中，尺寸如何覆盖图形

punkbule · 发表于 2009-6-12 21:12:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在solidworks工程图中，有没有办法使尺寸覆盖掉部分图形，使得能更清楚地显示尺寸？
请各位高手不吝赐教！

punkbule · 发表于 2009-6-12 21:38:59

在二维软件里，可以用打断线的方法，腾出空间来显示尺寸，
solidworks不能解决这个问题吗,难道是solidworks的缺陷？

xuxinzhi2006 · 发表于 2009-6-13 06:50:48

为什么要腾出空间呢？能举个例子吗？

maichengyou · 发表于 2009-6-13 08:30:31

楼上的都错。
楼主的错是在CAD用打断线腾出空间来显示，这种方法并不可取，打断线即麻烦，更重要的是以后读图改图难，应该是用“背景遮掩”的方法把尺寸后面的线遮掩而不用打断。
4楼也没仔细研究，如果一个视图很多尺寸，而图幅又小（比如公司只能打A3图幅），如果尺寸不能遮掩后面的线，打印出来的确看不清楚。如果SW也能像CAD那样有背景遮掩的功能就好了

ziliangmo · 发表于 2009-6-13 12:08:20

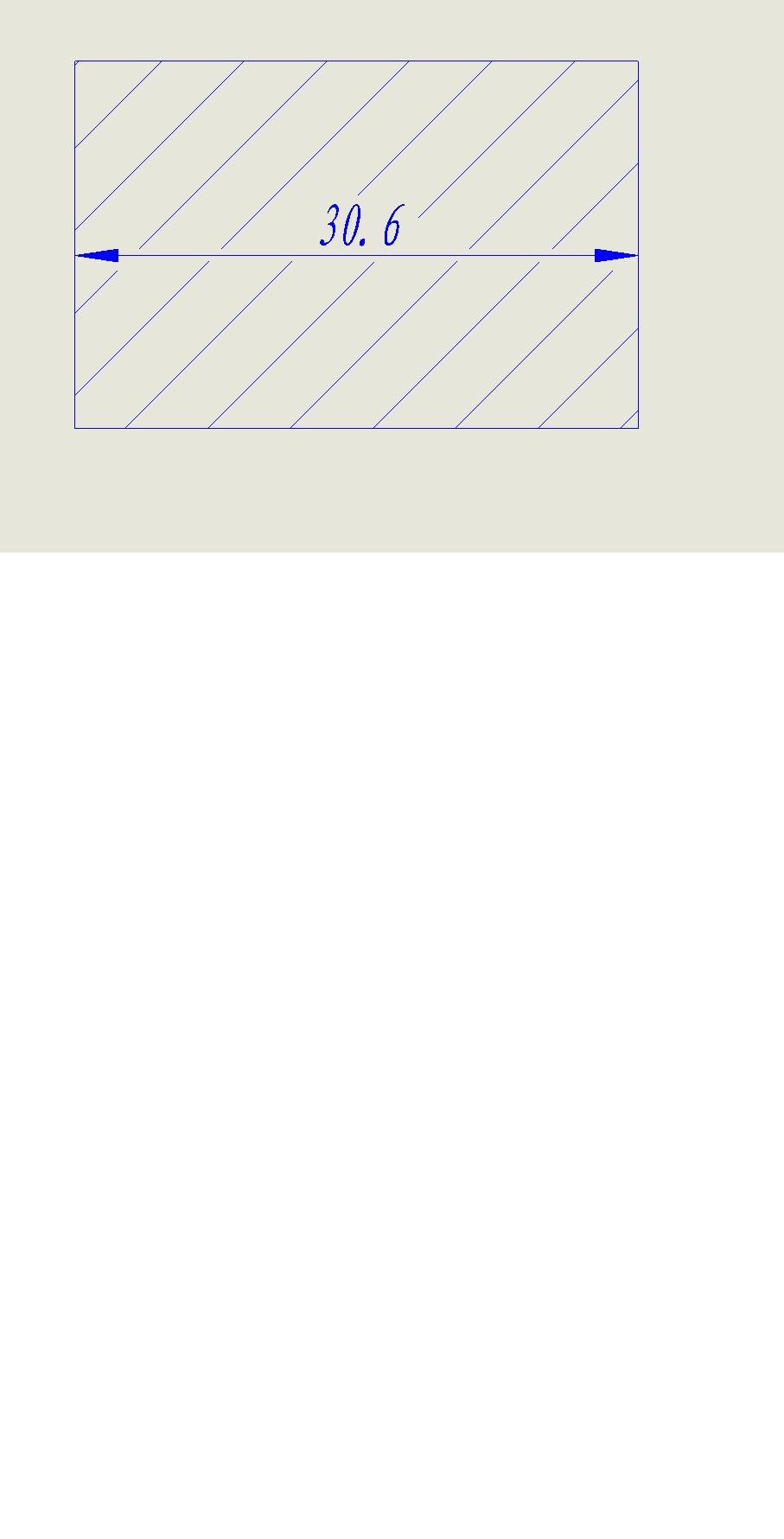

剖面线的遮拦功能还是有的，看下图

li5jun1 · 发表于 2009-6-13 12:35:28

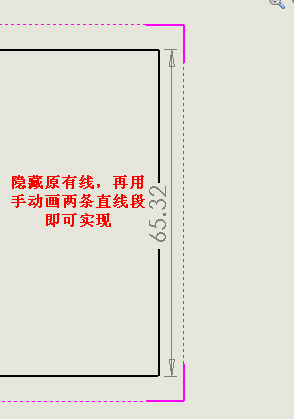

三维软件的工程图都是直接从三维投影得到的，所以修改实体线是不可能的。不过可以隐藏某些实体线，然后手动绘制草图线来实现。
其实很多地方都可以使用的，比如不画筋特征但想不做剖切，也可以手动画草图线，然后手动打剖面线。

maichengyou · 发表于 2009-6-13 13:35:25

6楼的，怎么遮掩背景呀

li5jun1 · 发表于 2009-6-13 14:27:31

他哪有遮盖啊……剖面线默认就会遮盖的……

maichengyou · 发表于 2009-6-13 14:32:20

那有没有遮掩其他线功能，实在需要这功能啊

punkbule · 发表于 2009-6-13 19:57:47

隐藏边线，再画2跳线的方法用过，一个稍微复杂的图这种情况很多，用起来就比较麻烦。
2D电子图版的尺寸能自动掩盖直线，这个功能就相当好用。
工程图主要还是给人看的，所有视图全是模型投影过来，只要表达清楚，这个还重要吗？主次不分，掩盖了直线难道会破坏视图的投影关系？会让人误读？
