工程图斜孔标注求助

baishengnan · 发表于 2009-6-10 10:57:37

您需要登录才可以下载或查看，没有帐号？注册

x

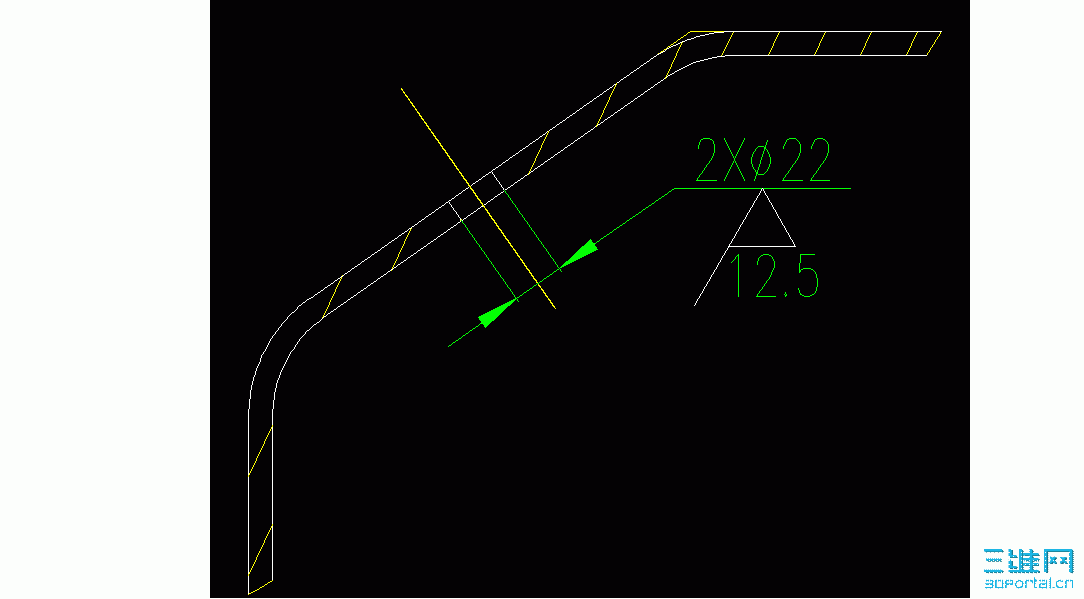

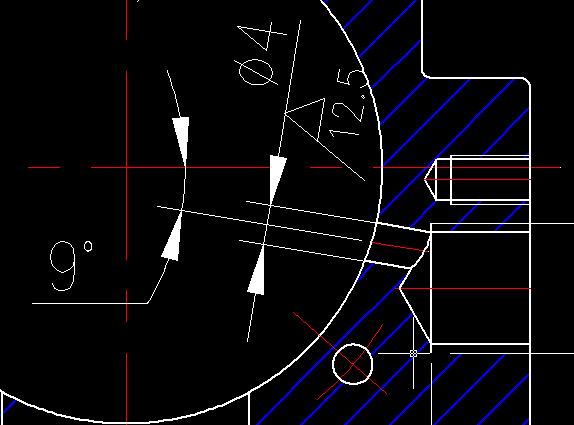

如下图，标注如何标？

[ 本帖最后由 baishengnan 于 2009-6-12 07:58 编辑 ]

傲骨悲鸿 · 发表于 2009-6-10 11:27:34

示图不知道对不对啊

zamcompy · 发表于 2009-6-10 14:33:20

最好将标注拉到图形外面标注，这样太难看

jorming · 发表于 2009-6-10 15:20:58

不知道楼主是问用PROE标注，还是从制图角度对这个孔来标注？

baishengnan · 发表于 2009-6-11 07:59:24

从proe标注

baishengnan · 发表于 2009-6-11 08:14:40

标注的尺寸能否隐藏或删除尺寸值，只留箭头和尺寸界限？

cmwinds · 发表于 2009-6-11 08:48:03

楼主,你可以按这样标注.

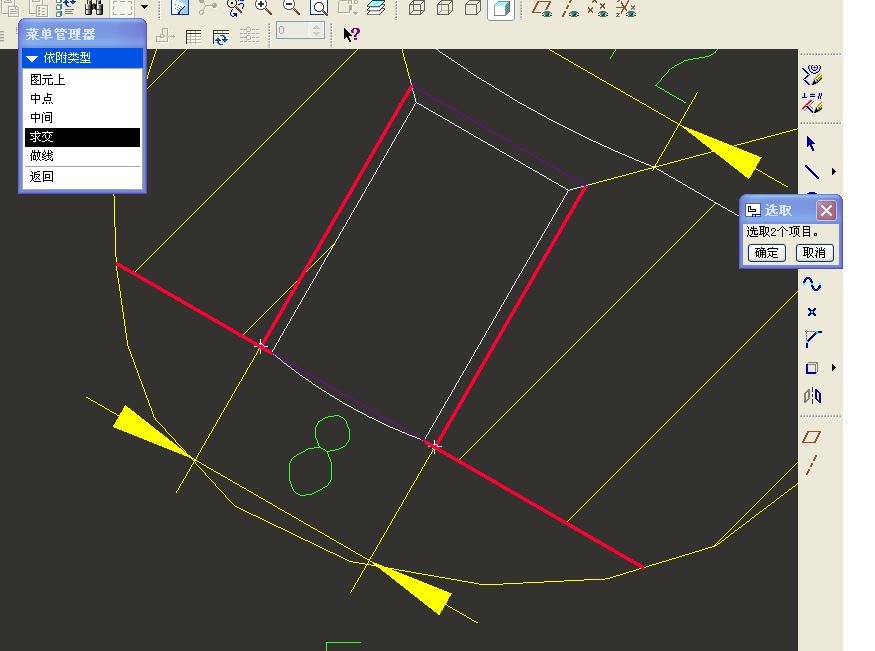

1、在“依附类型”中选：求交（按Ctrl键选取线条）。按中键结束。

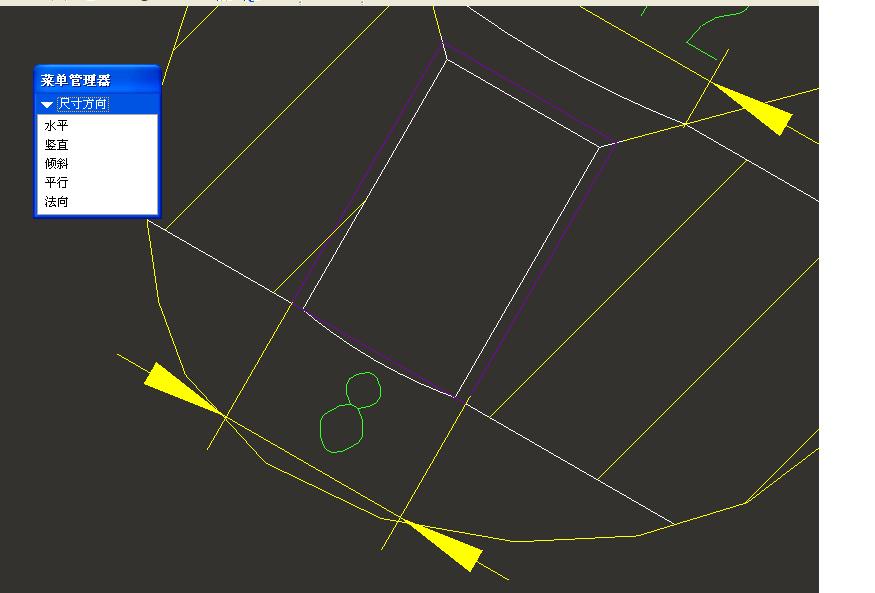

2、在“尺寸方向”中选：平行，按中键选择放置位置。

baishengnan · 发表于 2009-6-11 09:37:59

我的意思是像标注直径时那样有个折线，文字可以水平放置

ganyiwei · 发表于 2009-6-11 20:29:39

原帖由 baishengnan 于 2009-6-11 08:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif [2 r9 ]+ c# q6 n1 H2 H
标注的尺寸能否隐藏或删除尺寸值，只留箭头和尺寸界限？

LOOK.....

baishengnan · 发表于 2009-6-12 07:56:57

谢谢9楼，同时补充说明一下注意点：1 @o之后必须加空格才能不显示尺寸值
2 只有手工标注的才能如此修改
至于标注线折弯是做不出来

[ 本帖最后由 baishengnan 于 2009-6-12 07:59 编辑 ]
