继续求教！还是关于可变剖面扫描

kent2go

http://images.99114.com/upfile/corpzhanpin/20080628/ori/0923376360.jpg
上次请教画虾米弯的问题，大家告诉我分段画。惭愧，无奈在下水平太差，扫描不出来啊。请问“剖面控制”应该选哪项？侧链定几条？还请前辈们截个过程图教教我啊……老师让马上交
* V8 c8 J0 P$ J4 m! D  r

hjj123

楼主的轨迹不连续,无法用一个命令完成,可以用boundry命令分段完成

QLYX

  v% E2 h4 m- W7 |  y 00.prt.rar (246.93 KB, 下载次数: 58)

2009-6-10 09:26 上传

点击文件名下载附件

作了一个PRT给你，(WF2)
里面小的那个就是按你的要求可变剖面扫描一步到位作的,不过实际用处应该不大,关键是选取的原点轨迹必须相切连续
外面大的是用扫描混合作的,与您的实际要求形状应该相一致,但不是使用您要求的可变剖面功能完成的罢了.

kent2go

多谢ls，轨迹倒是可以连一条圆滑的出来，但是我的弯头是渐缩的，一条侧链限制不住啊
3 T2 s5 }& g/ h

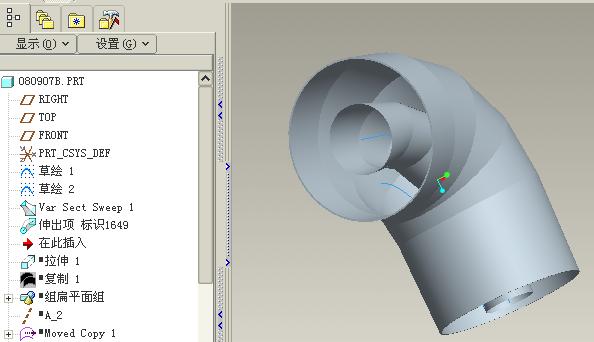

0 |$ O3 x2 j" ~" T$ H+ d: }; w$ z如图，另一侧突出来了

kent2go

所以听大家的，一节一节分开画，可是技术不行……

arlong

还是用边界面做吧，简单又方便，容易控制形状和尺寸

4kpolo

原帖由 kent2go 于 2009-6-10 16:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ q6 X8 q7 b) F4 x: q, G; g1 _所以听大家的，一节一节分开画，可是技术不行……

关键是控制角度和距离！

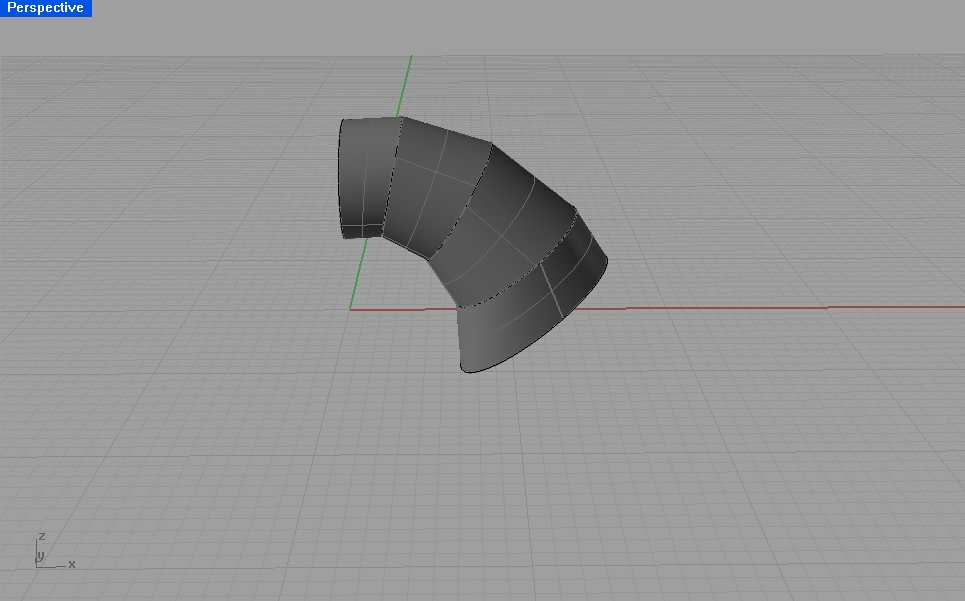

我用rhino做的，原理和proe差不多！
5 V3 u* z; \' N. N! {8 u
' A) k/ y2 q" r  W[ 本帖最后由 4kpolo 于 2009-6-10 19:38 编辑 ]

QLYX

原帖由 kent2go 于 2009-6-10 16:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
多谢ls，轨迹倒是可以连一条圆滑的出来，但是我的弯头是渐缩的，一条侧链限制不住啊
6 _' Y3 [! b! q. f, N1333022
9 }% ^6 E/ I& z4 V8 W如图，另一侧突出来了

. r- }; p5 Y% j) G
一条侧链限制不住你就用两条啊!!
# F* i3 ]+ Z2 G; x9 I
楼主这样泛泛而谈没有什么用,还是把你的初始条件给出来好具体情况具体分析,比如你图中的线框约束草图,还是把你的PRT帖出来的好.

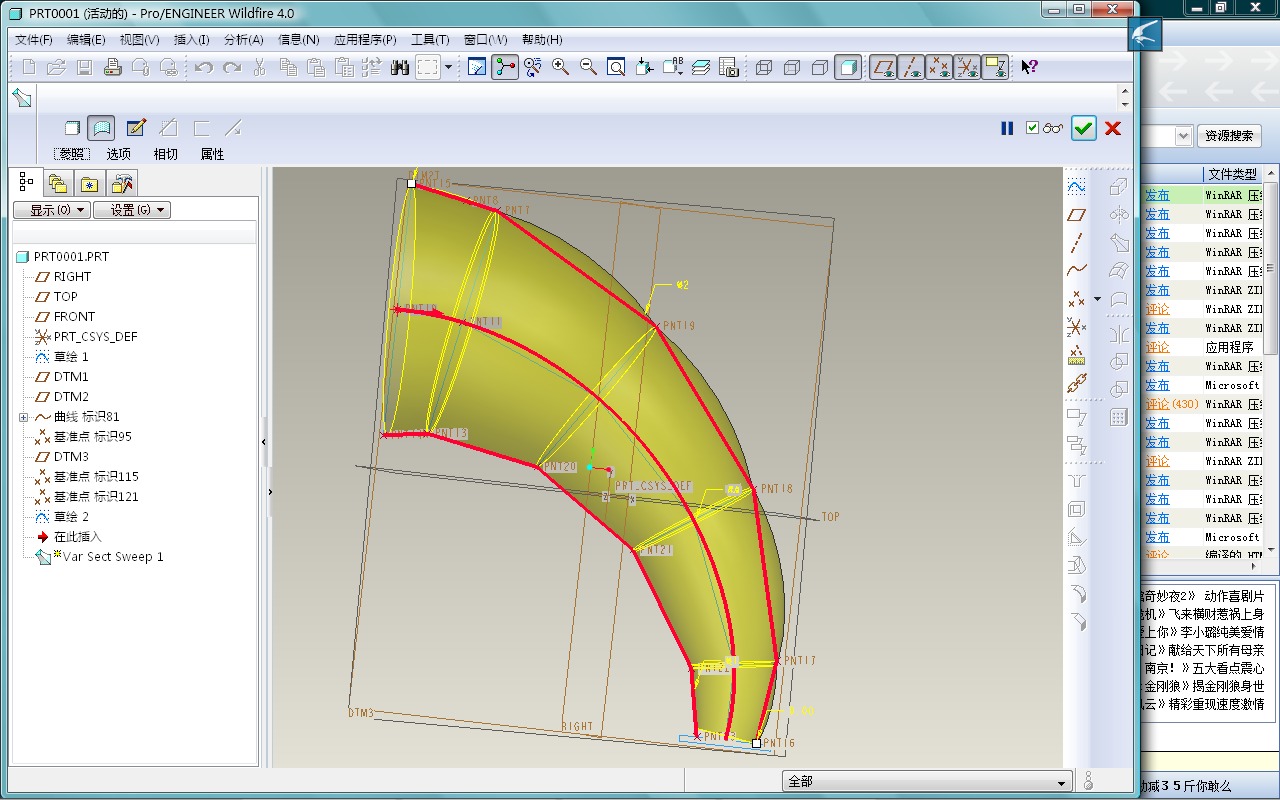

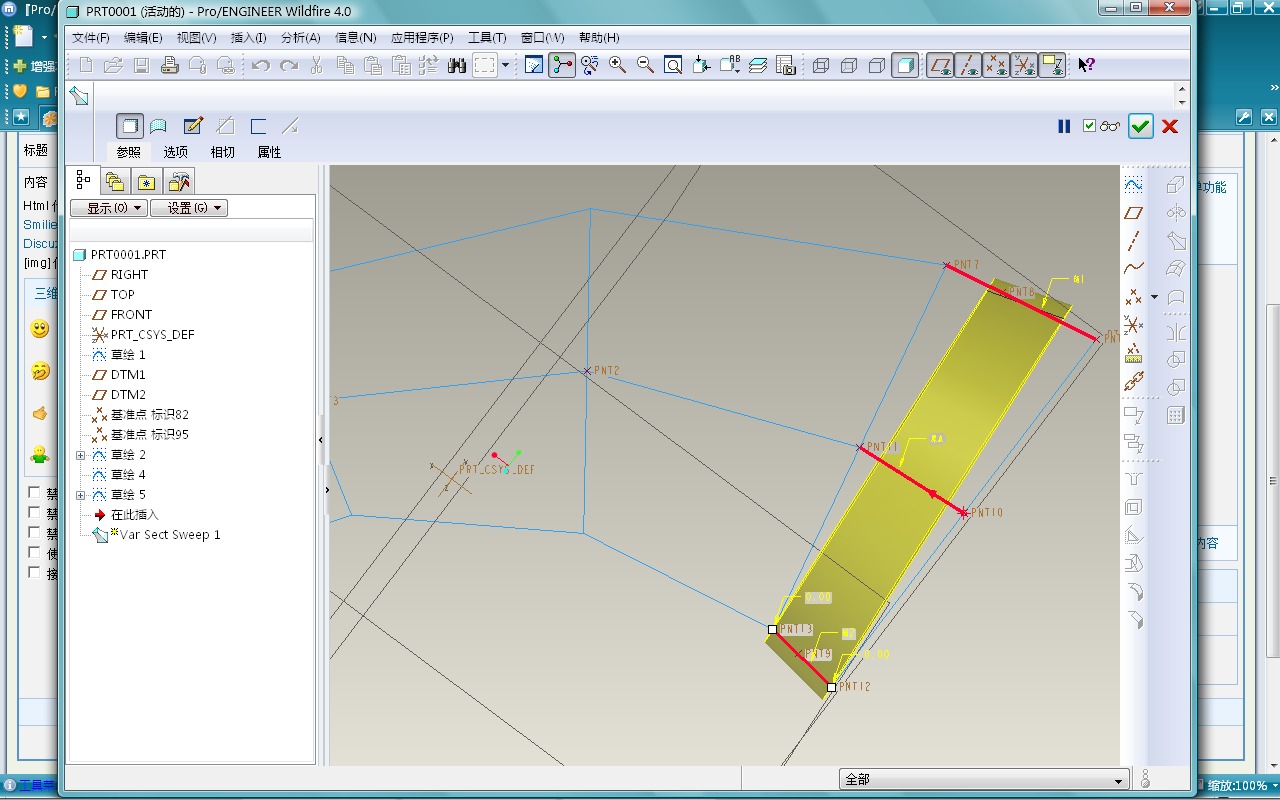

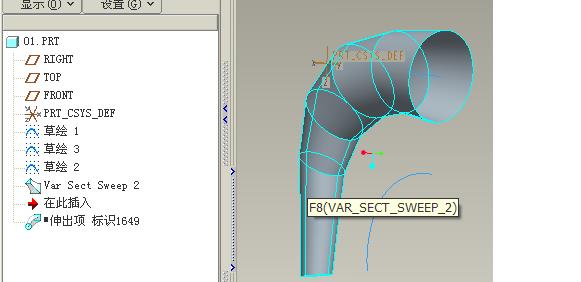

, e+ u" n' J% Y: Q这次给你一个另一侧不突出的,关键是以原点轨迹来控制.
; W- f  ~7 }& @. j8 ^- D
, s: y; I" [* V' N8 C2 G5 I, j其实VSS一步到位来做这个题目并不是太实用,因为这样作出来的结果,管中心线法向截面并不是圆,而是逐渐变化的椭圆,比较实用的话(管中心线法向截面是圆),还是用扫描混合来做这个题目比较合适。
; h" K' p# {, Y" K0 D0 ]2 Q' J
分段VSS来做不一定能做出来,还比较烦琐,毕竟要牵涉到曲面方面的延伸,合并,并且最难处理的是段间的相交.
01.prt.rar (103.85 KB, 下载次数: 19)

2009-6-11 09:30 上传

点击文件名下载附件


9 _; d$ i  e. V5 m[ 本帖最后由 QLYX 于 2009-6-11 09:58 编辑 ]

QLYX

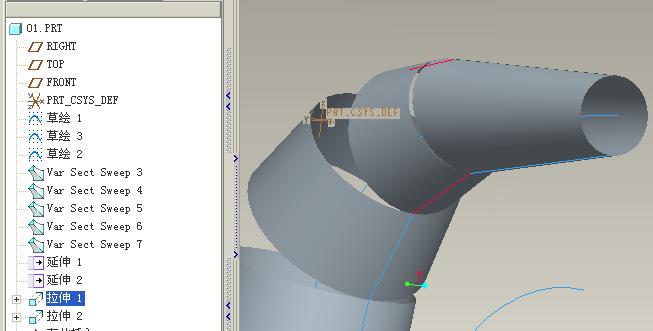

分段VSS后可见段间不一定能接起来(红线之间).
