谁帮我画一个零件图，小弟菜鸟。

zhuyun82 · 发表于 2009-6-2 09:14:13

您需要登录才可以下载或查看，没有帐号？注册

x

是一个安全带插锁的上下锁盖零件，内部特征很复杂，我已删除，因为我需要的是外形轮廓，哪位大哥帮忙画下，多谢！

157742491 · 发表于 2009-6-2 09:50:43

想不劳而获是不行滴朋友！

wyf0711 · 发表于 2009-6-2 10:23:46

这个图不难，适合新手练习，新人帮新人吧！帮放图。。。

zhuyun82 · 发表于 2009-6-2 12:35:03

我也一直在学啊，可惜还没达到这个高度。问题又急需解决，只能求救了！

D_ice_ · 发表于 2009-6-2 12:50:40

楼主先贴个图吧
不然不会就白下了

zhuyun82 · 发表于 2009-6-2 13:08:54

见三楼朋友贴的

jyhself · 发表于 2009-6-2 13:14:48

切切剪剪最笨的方法就能搞定
试下

maxf_83 · 发表于 2009-6-2 13:15:12

能不能说的详细点？

wangbing.li · 发表于 2009-6-2 14:32:34

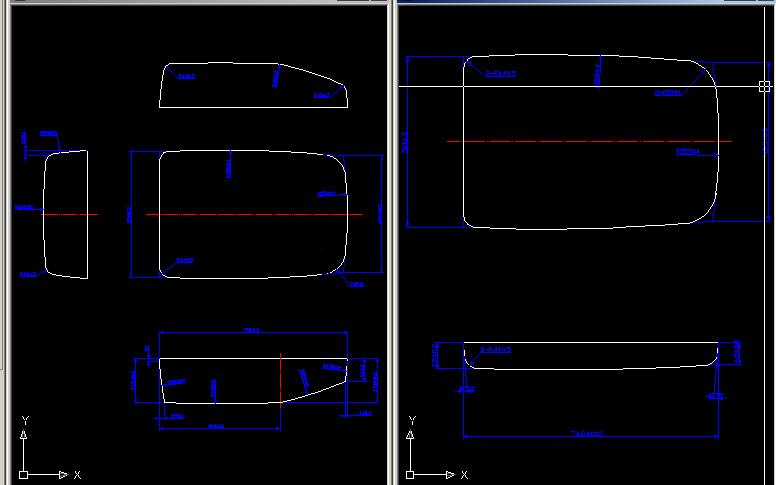

楼主的CAD尺寸有些问题，我刚才画了一下，侧视图同左视图的高度一个是35。00 一个是35。88所以画不出来！

l329966569 · 发表于 2009-6-2 18:27:23

这图看不清楚,换一个图吧,,清楚点的.

vienaldo · 发表于 2009-6-3 16:12:31

还有一个零件的图是不是有点问题？

sxsanyi · 发表于 2009-6-3 18:23:19

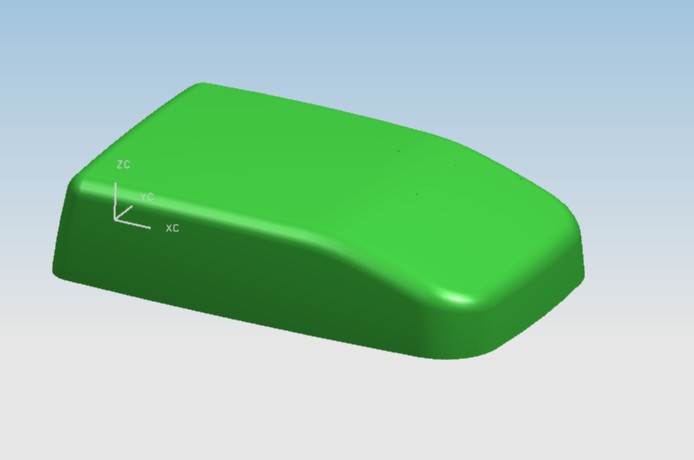

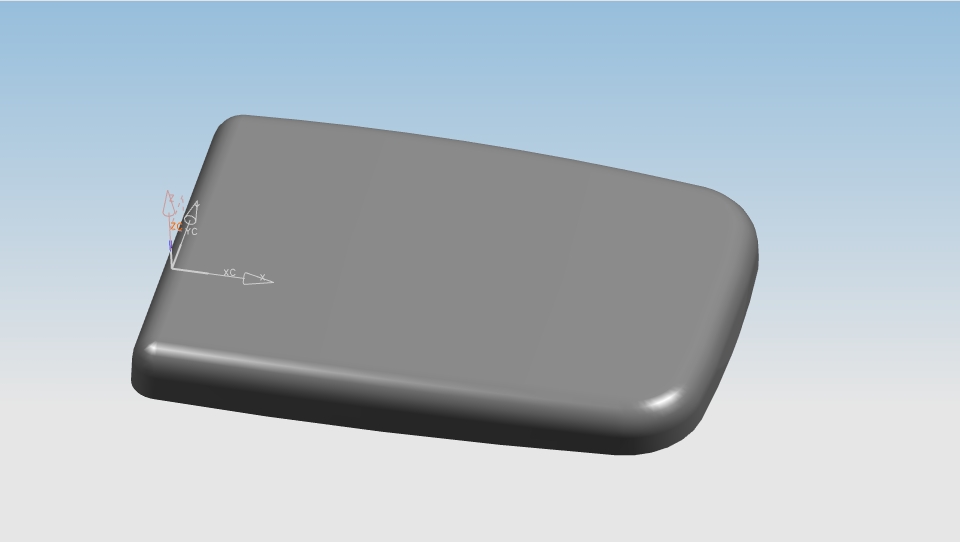

做了一个。可用？

zxb64 · 发表于 2009-6-3 20:38:08

还是好心人多呀。
