请大家帮忙看一下这张美标图纸标注的意思

shianker

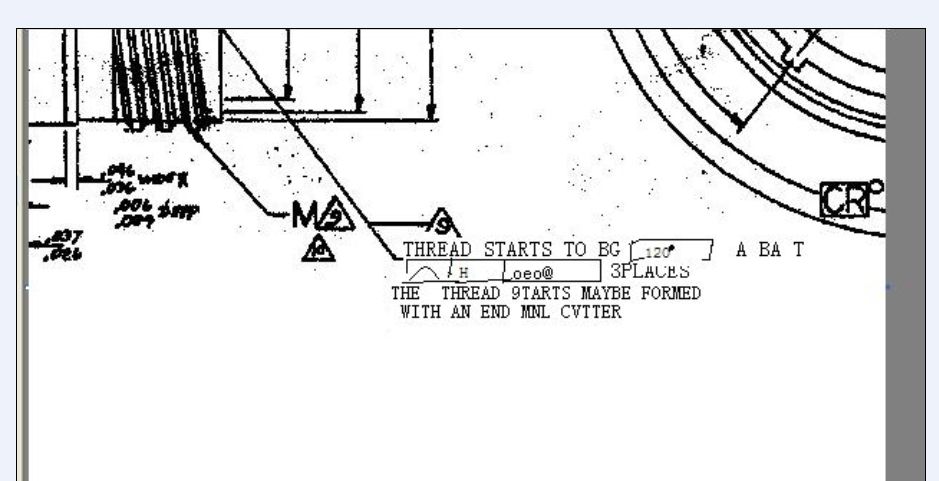

本人是学机械专业的，奈何技艺不精，近日家人接到一张加工图纸。一看居然是美标的，然后让我看，我是完全看不懂什么意思？
6 X1 z* h# L" j) l所以想请高手帮忙看看这张图纸上面写的是什么意思，还有加工的要求是什么？

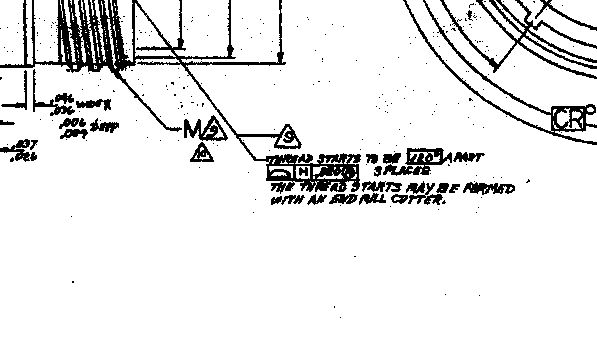

  N, A( V1 e' M: h尤其是那个三角形中带一个数字是表示的什么？
% C  g; O, I4 {. o/ Z( [2 Q/ T  T在下谢谢大家了。

小菜一碟01

美标图纸，很多是按照左下角是X，Y的0，0点来开始标注的，我看过的一些图纸是这样。抱歉的是我不是学机械的，之能供你参考。
9 u. V! M* _  ~) C   文中应该标识的是，螺纹从那个地方开始的，而且原图纸估计有错别字

harewert

三角形内的数字一般是修改的版本,你在图纸上找REVISION的标记可以有相应的信息的.

zhaohuijun76

三角表示需要附加note的地方
6 Y5 E3 V& p, Y, T* h6 u数字表示附加说明的序号
" \4 o2 W) m3 O0 t: i它们一般可以在图纸相应的视图和技术要求处找到

lincoln__li

上下两个数字是最大尺寸和最小尺寸的意思。

facekoo

是这样的，至于3楼说的版本号，一般用正六边形，里面写上数字1，2，3等或A、B、C表示相应的版本号。

UGC

三角行里面的数字应该代表修改过的次数吧.

benbengo

奈何

4 H" L+ t! t9 T/ _5 a' s
是更改标记,表示改过第9次,第10次了。
这样标记,有利于管理和跟踪.
8 x7 N& }" d  g( {靠，一个螺纹居然连续改两次.
5 p6 N9 _" T% `: q: \
[ 本帖最后由 benbengo 于 2009-6-5 02:19 编辑 ]

机械新手

不懂。。。。

核桃

同意8楼的说法！

nbjohn

图纸修改改版本记录，一般图纸角落部位会有修改记录和简单说明！
