关于同步建模

pengxy

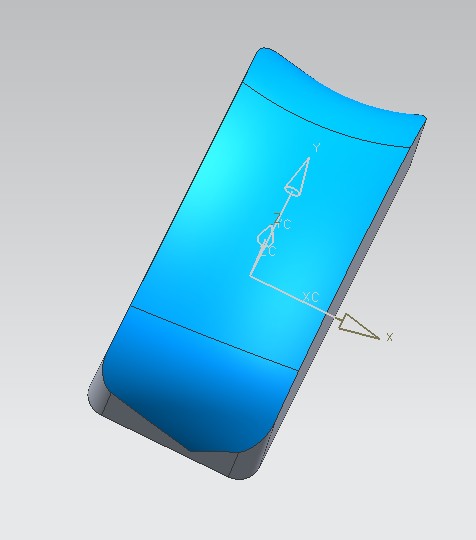

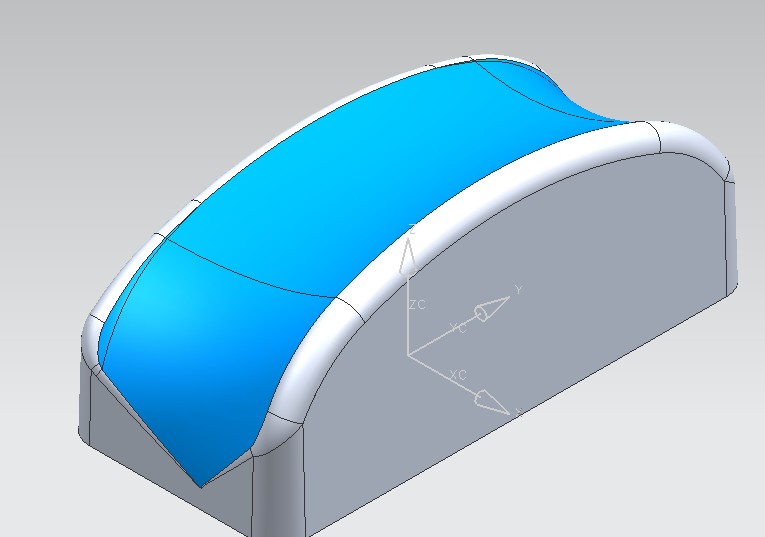

见图，用同步建模命令想去掉顶面的圆角，就是去不掉，谁能帮我？

beyond2009

这个主要是“删除面”和“替换面”要配合使用，认真思考替换和删除的顺序，有时要多个面一起进行操作。UG的同步建模很直观，思路就在于删除面后UG能否将模型封闭，先自己想像一下，想像能行的通了UG才有可能做成功！不熟练可以多次尝试着做。
6 K9 P- N# j+ K9 ?
[ 本帖最后由 beyond2009 于 2009-5-30 21:43 编辑 ]

pengxy

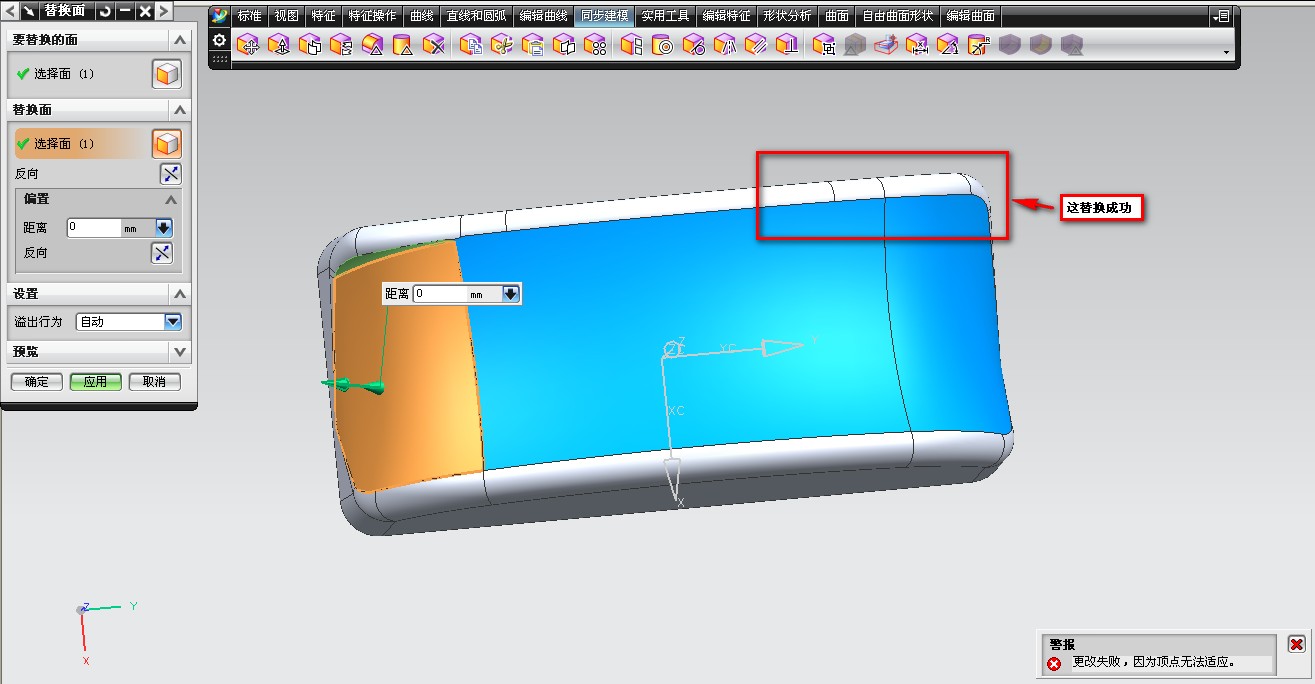

本人自学ug，一知半解，根据楼上的提示还是有一个角替换不成功，请赐教
: w" G( J7 ?; n# g" S& ~7 t2 v/ R' f! M
% H: m: w, g& {1 v; a* H' D[ 本帖最后由 pengxy 于 2009-5-30 22:33 编辑 ]

beyond2009

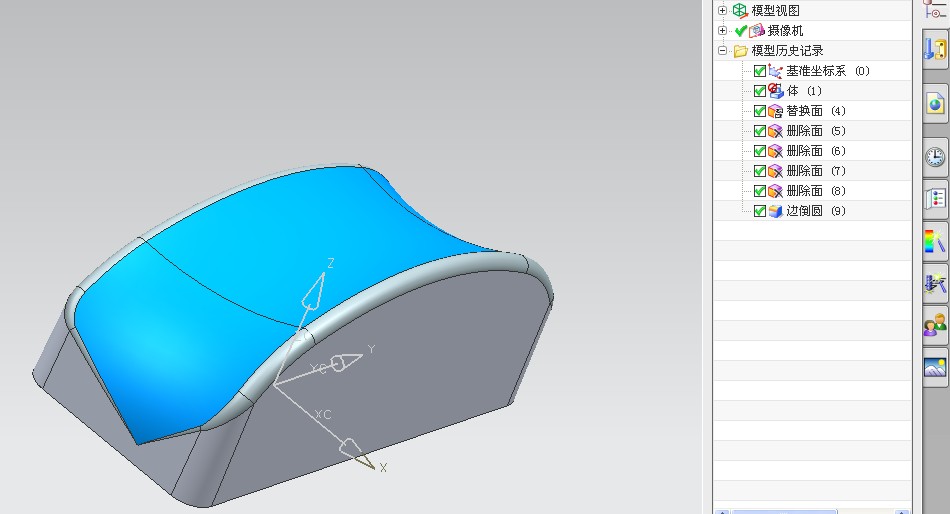

那里你试试将小片面和它旁边的圆角一起做“删除面”或直接删除小面试试！
% y$ \# I2 d! v; Q" j7 h' B
, b3 |# R' h$ [/ F6 c8 [7 C9 ^& G[ 本帖最后由 beyond2009 于 2009-5-30 22:45 编辑 ]

pengxy

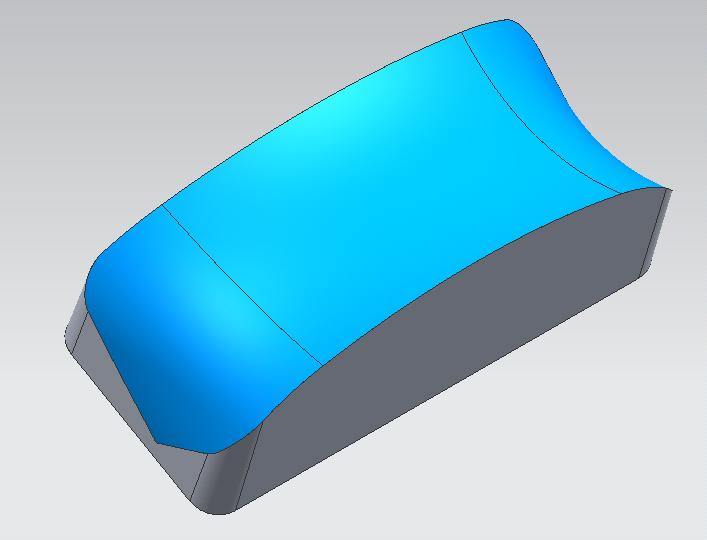

终于搞定，谢谢LS

nmgwxc

原帖由 beyond2009 于 2009-5-30 22:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 v* E0 r1 V& [& ^那里你试试将小片面和它旁边的圆角一起做“删除面”或直接删除小面试试！

技术不错，赞一个。

王者王者

我怎么做不出
8 D! r$ w8 j# J贴个图，看看怎么搞定的。

sxsanyi

楼主把修改后带参的prt文件传上来，让我们学习一下。

xcrxxc

高手,做图的思维相当好

sxsanyi

用同步建模命令去掉圆角后，再用原件的R值重新倒了圆角，发现重新做的圆角与原来的圆角有差别，不知是何原因？

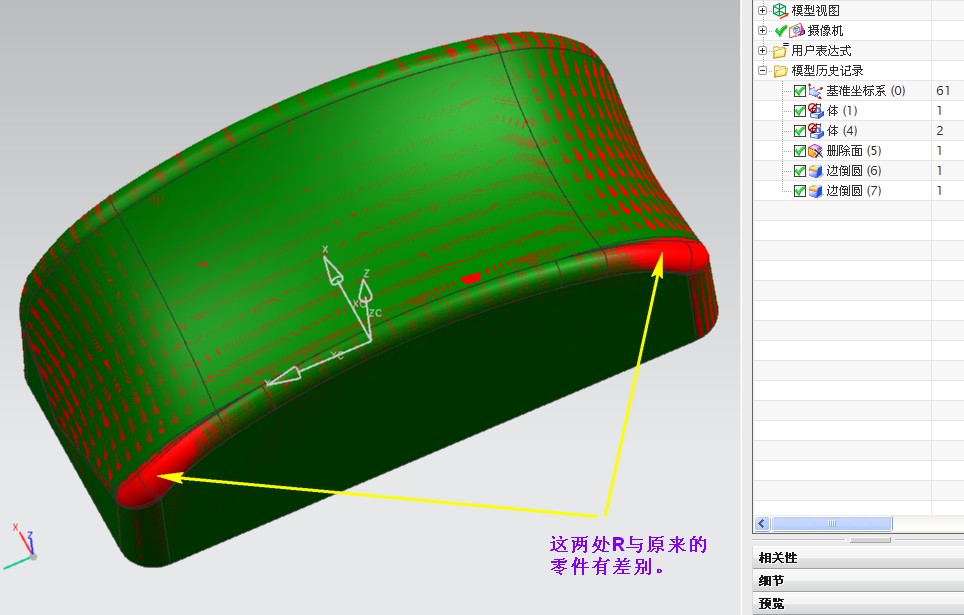

, X) i, }/ B4 c' _( c& H% Q( z如图，红色为原件；绿色为去掉圆角后重新倒圆的件。

beyond2009

因为那两处有个小片面，它和大弧面之间不是G2。但做删除面的时候UG对大弧面做了曲率延伸，已经没有小片面了，所以那里的倒角就不一样了。

pengxy

原帖由 sxsanyi 于 2009-5-31 16:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; T$ J$ |8 V- o% F) `4 O用同步建模命令去掉圆角后，再用原件的R值重新倒了圆角，发现重新做的圆角与原来的圆角有差别，不知是何原因？
如图，红色为原件；绿色为去掉圆角后重新倒圆的件。

6 R) v' ~" {8 t) c3 P# j4 ~6 \
我的删除后再到R，结果跟原来地一样，见图。版本是NX6.0.2.8

pengxy

这个零件是设计部门用CATIA设计的，我是通过导入转成prt的。此零件除底面外其他面都不加工，是个铸铁件。去圆角的目的是好给四个立面放拔模斜度，放好斜度后再倒R。两个长立面能放斜度，短立面确不能倒斜度，求助老大

beyond2009

原帖由 pengxy 于 2009-5-31 21:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ i/ M% o( `$ J9 [( G. Y这个零件是设计部门用CATIA设计的，我是通过导入转成prt的。此零件除底面外其他面都不加工，是个铸铁件。去圆角的目的是好给四个立面放拔模斜度，放好斜度后再倒R。两个长立面能放斜度，短立面确不能倒斜度，求助老大 ...

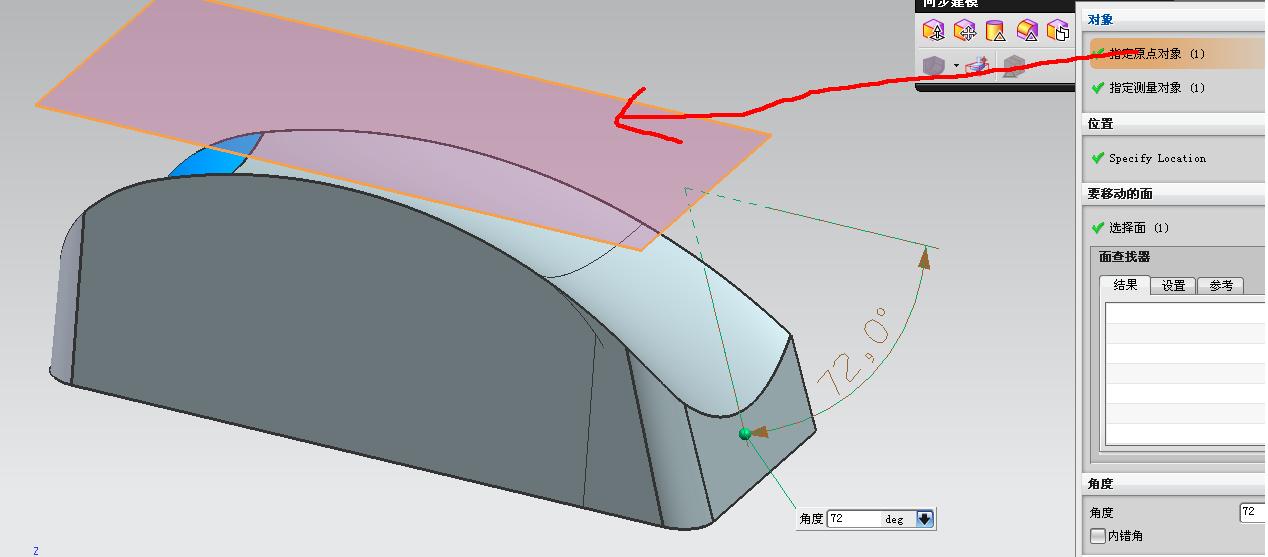

短立面也可以的，就是你得把原点对象放上面，如图：

sxsanyi

原帖由 beyond2009 于 2009-5-31 18:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 q  W; X1 y: R$ B4 z) T$ p 因为那两处有个小片面，它和大弧面之间不是G2。但做删除面的时候UG对大弧面做了曲率延伸，已经没有小片面了，所以那里的倒角就不一样了。

1 ]2 [+ t' _0 t' F$ d; |谢谢beyond2009的讲解。

pengxy

谢谢14#，我只想到用拔模，原来还可以用同步建模哈
