如何标注公差

zhoujiahai

我在使用CAD时，不知道一些公差如何标注请高手指导！

zhoujiahai

还有一个就是如何在AutoCAD中建三维模型，搞了一天也没有搞明白。

rockston

关于公差标注问题,本版有好多贴都有说明,请学会搜索!
' m0 K4 p' ~5 O% X' i: uhttp://www.3dportal.cn/discuz/vi ... hlight=%B9%AB%B2%EE
http://www.3dportal.cn/discuz/vi ... hlight=%B9%AB%B2%EE

kejie9512

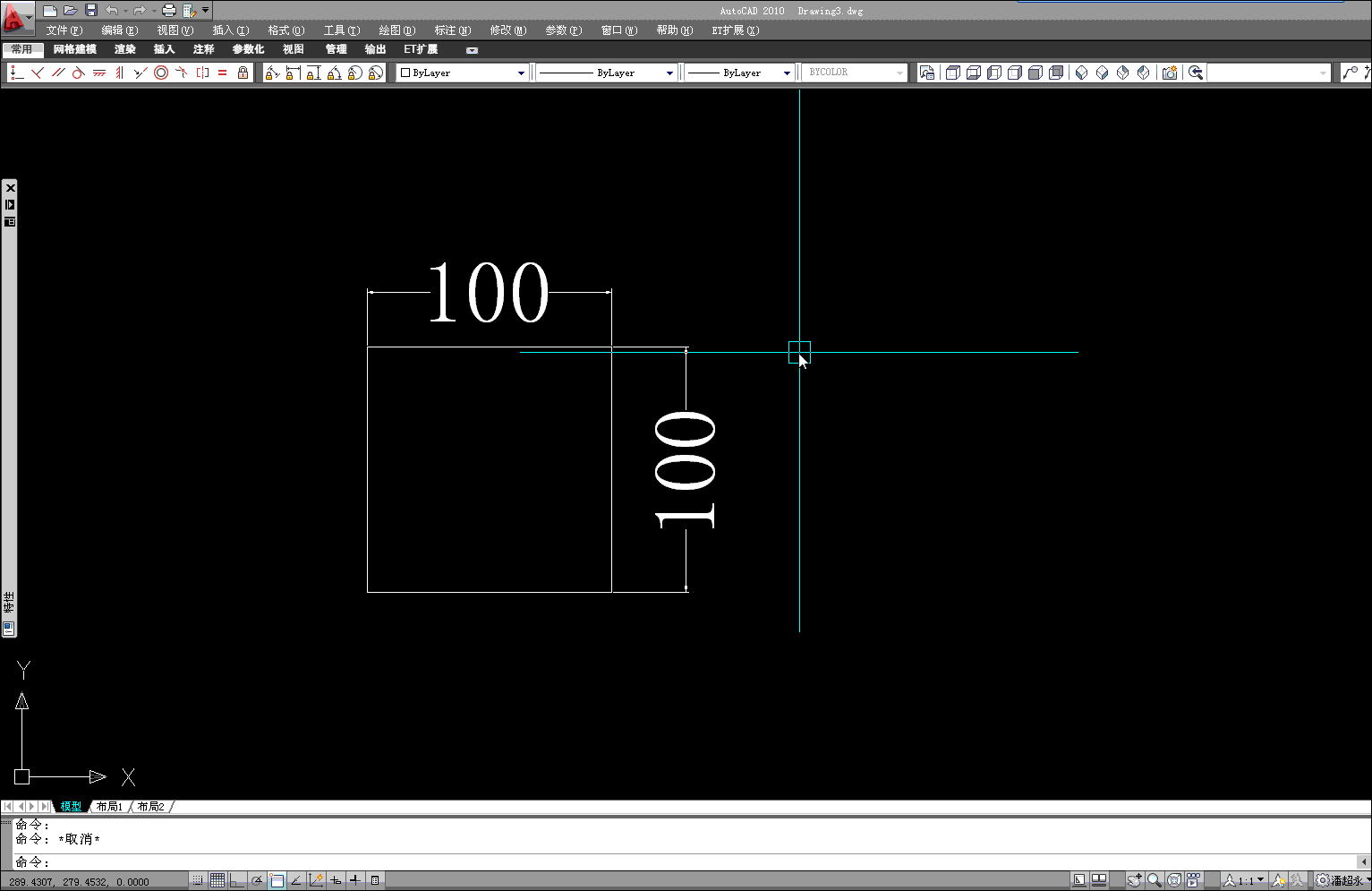

如果知道标注的公差值，可在标注时按个M来编辑多行文字，在原有的数值后编辑，例如<> 0^-0.02，其中0^-0.02是添加的数值，选中它，然后按堆叠（a/b）按钮，就标注公差完成了

pcyong

看着就明白

gas_turbine

用MDT，标注尺寸和编辑尺寸都很方便的。
3 |% I, r# U/ h) V& m
4 c/ e' y' g( `' M5 U& }% N- t: c我现在用的就是MDT2004。

llg7167

MDT是什么啊

rgyzgwh

论坛中这样的帖子应该不少了。搜索一下就会学到，另外也可以安装一些工具箱，标注公差很方便的。比如燕秀就有这样的功能。

喜欢看海

建议楼主先学习一下机械制图基础。

rgyzgwh

标注公差技巧：
《机械制图》国家标准（GB4458-84）对零件图线性尺寸公差的标注式样，规定有三种：
1 公差代号标注，如Ф65K7；
4 F" ~# V! A# w* u$ R% N8 @2 极限公差标注，如Ф65-0.021+0.009;
+ c0 p+ _# A& a1 n4 w3 同时标注公差代号和极限偏差，如Ф65K7-0.021+0.009.
/ o5 ^* Z5 i1 u: i$ y6 G$ F　　CAD所提供的尺寸公差标注，是在尺寸管理命令（Dimension style Manager）中建立一个“公差标注式样”，在（Tolerance）(公差)和（primary Unit）(主要单位)选项卡中进行上下偏差等有关参数的预先设置（具体略过），每标注一个不同的尺寸公差都要返回（Dimension Style Manager）中进行设置，很麻烦，且只能完成上述标注式样的第2种——标注极限偏差。对尺寸公差标注获得一些体验，现总结如下：
6 I7 z0 \1 i$ H; u2 s' ^　　一、属性匹配法：[主要命令：（Properties）属性工具]
& q' o' ]9 U1 M1 r; g利用预先设置的一个尺寸公差式样，然后通过（Properties）属性工具进行修改。例如把Ф65-0.021+0.009的上下偏差改为Ф65-0.015+0.004
1 单击（Properties）命令按钮，弹出（Properties）属性工具对话框。
( v0 v& Z" d5 b7 }* ]# I/ ?2 单击已标注尺寸Ф65-0.021+0.009，回到（Properties）对话框，在（Tolerance）选项中对Tolerances limit upper/Tolerances limit lower显示的上下偏差值进行分别修改即可。
; |+ x  x- ~9 o  j# H　　二、尺寸修改法：[主要命令：（Dimension Edit）尺寸标注编辑命令]
利用“尺寸标注编辑命令”标注尺寸公差，是对图中已经标注的尺寸进行修改，不论原尺寸是什么式样，都城可以方便进行修改，如把尺寸58改为Ф65-0.021+0.009。
" d$ C7 J9 N! J1 单击（Dimension Edit）命令按钮。
2 命令提示行显示Enter type of dimension editing(Home/New/Rotate/Oblique/)<Home>,输入N确认，显示（Multline Text Editor）多线文本编辑对话框。
3 在（Character）(字符)选项卡中输入%%C65+0.009^-0.021(注意插入“^”)分开上下偏差），删除“<>”(原尺寸)，拖动鼠标选中+0.009^-0.021，单击（a/b）(堆叠/取消堆叠)按钮，单击（OK）按钮。，退出对话框。
4 鼠标变成捕捉框，捕捉已标尺寸58，确认就修改成Ф65-0.021+0.009（对图中任何尺寸都可以完成修改，有点像（Match Properties）命令。
