渗氮层怎么看 呀

tiesu

请问 表面有一层白色的那个是化合物是吗？那么有渗氮层就必须有这层化合物吗？有点不明白
/ R: w! @2 X$ n) P1 {6 p 还有08的材料渗碳后硬度是140HV0.3  硬度是这么低吗 也没有标准不知道怎么检是合格的

讨厌红楼梦

http://www.3dportal.cn/discuz/vi ... amp;highlight=11354
4 \2 [, j" P8 j
GB/T 11354-2005 钢铁零件渗氮层深度测定和金相组织检验
2 V+ X3 D! C1 }# A& t7 L. L* z
不同材质的零件经渗氮处理后表面颜色是略有区别的，零件出炉后首先用肉眼检查外观质量，钢件经渗氮处理后表面通常呈银灰色或暗灰色，钛及钛合金件表面应呈金黄色。
, f+ Q" V' |6 y/ U( V) A
; \0 V- `" t( L( L* S硬度偏低的原因：
生产实践中，工件渗氮后其表面硬度有时达不到工艺规定的要求，轻者可以返工，重者则造成报废。造成硬度偏低的原因通常有：
设备方面：如系统漏气造成氧化。
材料方面：如材料选择不合理。
前期热处理：如基体硬度太低，表面脱碳严重等。
  a" I9 r! M/ y$ v工件预处理不彻底：如进炉前的清洁方式及清洁度。
6 S+ |( @) G1 n8 L工艺方面：如渗氮温度过高或过低，时间短或氮浓度不足等等。

讨厌红楼梦

还有，有问题多用下论坛搜索功能，很多问题别人也遇到过，祝你在三维网愉快。

rockston

检测渗氮的试样应是与零件材料、处理条件、表面加工精度相同的同炉试样。试样制备过程中不允许磨抛过热、边缘倒角和剥落。检查渗氮层脆性的试样，表面粗糙度Ra＞0.25~0. 63μm，不能把化合物层磨掉。GB/T 11354-1989((钢铁零件渗氮层深度测定和金相组织检验》标准，主要用于测定渗氮层深度、脆性、疏松和脉状氮化物等。
; @* H% C! g1 s! Y3 j" v  （一）原始组织检验
; S: g7 c8 B2 @; M7 X# Q, R主要针对38CrMoAl氮化钢的气体硬氮化零件，用于渗氮的工件工作表面不允许有脱碳或粗大的回火索氏体组织，氮化前必须进行调质处理，显微组织为细针状回火索氏体，要求控制铁素体含量体积分数<15％，有些重要零件的铁素体含量<5％。
7 `2 @% g% n" ], ?1 s; \  （二）渗氮层深度的测定
5 ~# Y$ J3 h# _1．硬度法  与前述渗碳层硬度法相似，基体硬度的确定是在渗氮层深度三倍距离处，对于渗氮层硬度变化比较平缓的材料，如碳钢或低合金钢零件，从试样表面沿垂直方向测至较基体维氏硬度值高30 HV处。
2．金相法  经侵蚀剂侵蚀试样后，在显微镜下观察主要要区别基体与氮的扩散层两种组织的分界线，方能测其深度。对08、10、20和45钢等碳素钢，试样必须经过300℃回火1h，使扩散层中析出了γ′相，这样观察分界线才比较清楚。
  （三）渗氮层疏松检验
+ Y, l: E2 w9 x2 V& @5 ^疏松等级适用于低温氮碳共渗零件。标准评级图及相关说明，按化合物层内微孔形状、数量及密集程度分为5级。“化合物层微孔密集成点状孔隙，由表及里逐渐减少”，3级以下为合格，微孔占化合物层2/3的厚度或部分微孔聚集分布者为不合格。
（四）渗氮扩散层中氮化物检验
按扩散层中脉状氮化物的分布情况、形态、数量，评级图分为5级。一般零件上允许有少量脉状分布氮化物(2级）或较多脉状分布氮化物(3级）。
气体渗氮和离子渗氮工艺的零件必须检验这个项目。

hillabc

滲氮最表層的白色的物體
, U/ S" z8 [7 M2 v/ v* g8 C4 C為滲氮"白層"
就我的得知 是會產生的
' q* }! E: }0 Y( O3 @白層的硬度略低於滲氮層
大約低50-100HV
一般而言 可刮除

tiesu

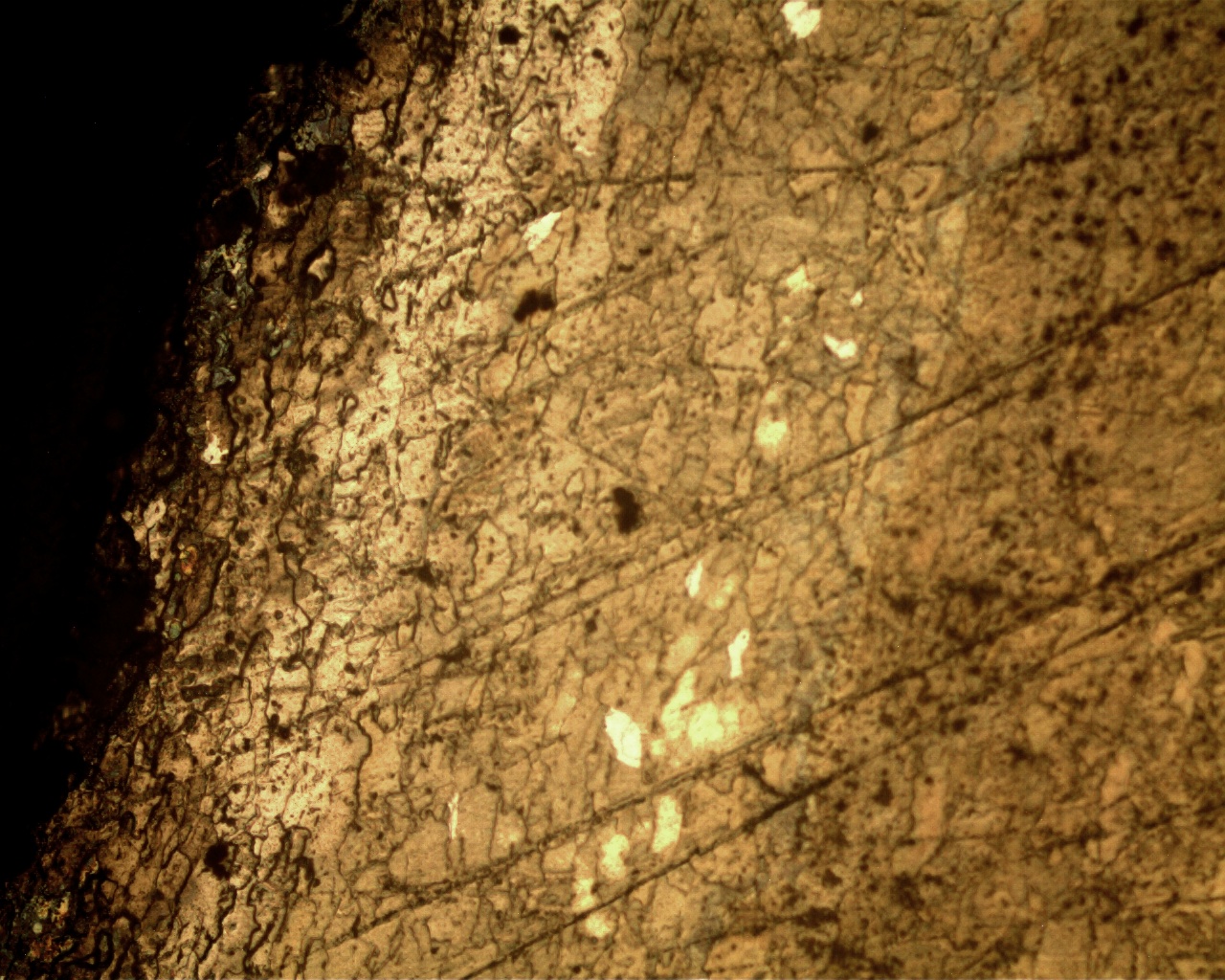

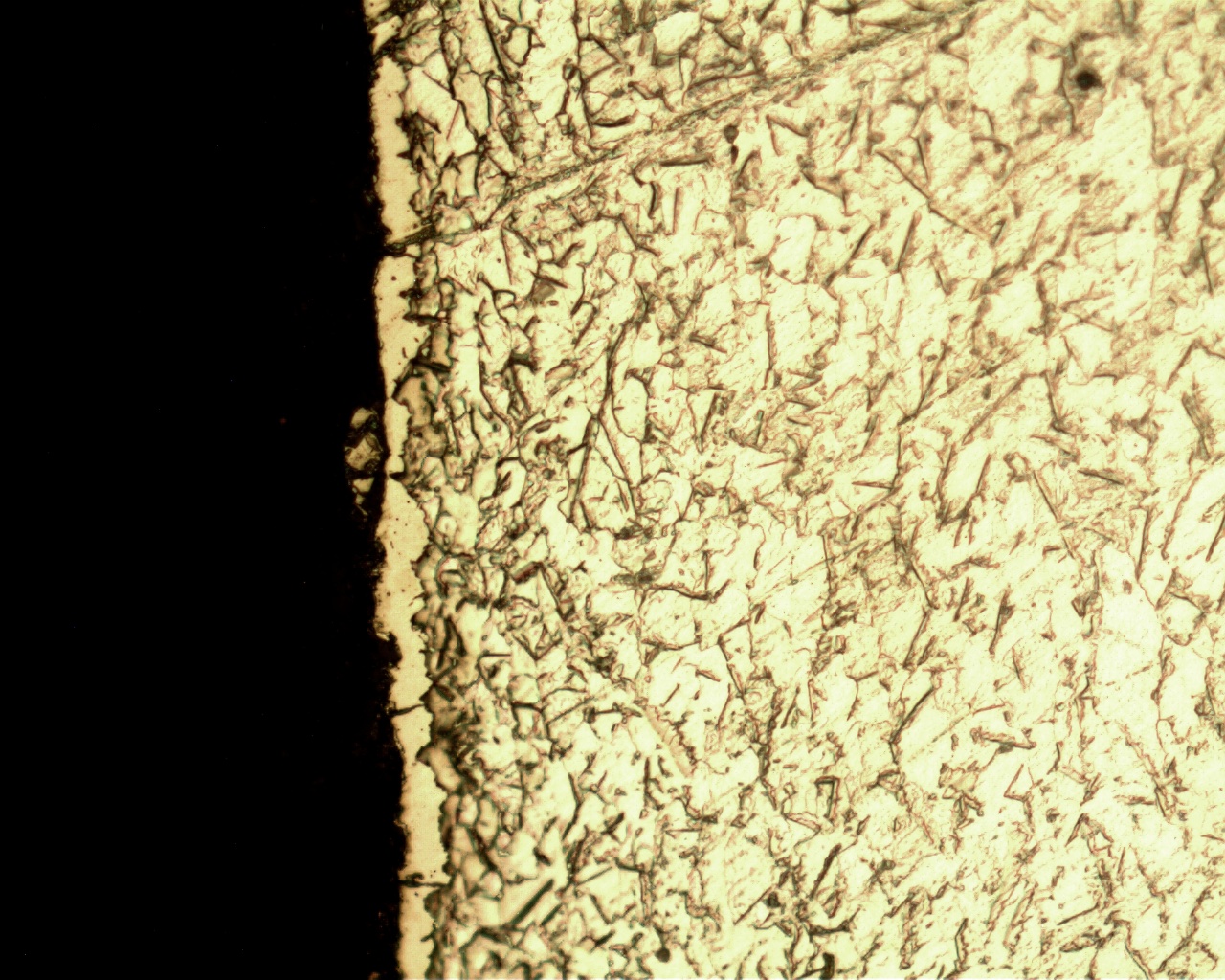

谢谢各位师傅的回答  我这有图片帮忙看一下吧 看看它是否有渗氮层
第一张是放大500倍  第二张是200倍  哪个好一些  硬度都是140HV左右 是不是软氮化呀 材质是08的

zhongguolong

一般情况都是在放大５００倍看氮化层的．

zzhzh

应该是在放大4００倍看氮化层的．

abc4313956

打硬化层可以吗？0.05mm0.1kg打进，高于基体硬度的HV50值为硬化层

bmei00

原帖由 tiesu 于 2009-5-21 11:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
13068401306841谢谢各位师傅的回答  我这有图片帮忙看一下吧 看看它是否有渗氮层
3 l1 _  O/ o8 t  u7 H& B第一张是放大500倍  第二张是200倍  哪个好一些  硬度都是140HV左右 是不是软氮化呀 材质是08的

请问是否进行过300度回火，侵蚀剂是什么？

tiesu

我不知道热处理工艺，只知道我用的是4%硝酸酒精溶液侵蚀的

cylin123

沒錯，白層如果沒有移除，後果不堪

f510391

使用HV0.1,從表面0.05mm間格測試,利用曲線圖你可以得到你的滲碳深.

lizh020092

白亮层是化合物层，硬度是最高的，而不是低于渗氮层硬度，是一种脆性相，但耐磨和耐腐蚀性能好。

bmei00

照片看有化合物层，4%硝酸酒精溶液侵蚀，没看到Fe4N针，没办法确定氮化层深度，也许没进行过300°回火，08钢建议HV0.1打表面硬度，或打硬度梯度，确定氮化层深度。

tiesu

那么是有白层好还是没有好呀，这两张图片哪个好一些 比较一下

hcxz2008

一般都是HV900 （0.3）以上啊。
  U8 D# x+ x& b" c6 G# {# _: q不过如果表面被氧化，硬度会降低！

bmei00

原帖由 tiesu 于 2009-5-21 11:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ n; a' I" A$ O0 J( \13068401306841谢谢各位师傅的回答  我这有图片帮忙看一下吧 看看它是否有渗氮层
; \( D/ P3 O9 c0 u4 m第一张是放大500倍  第二张是200倍  哪个好一些  硬度都是140HV左右 是不是软氮化呀 材质是08的

材料０８，必然是软氮化，500倍照片可见化合物层,但渗氮层没腐蚀出来,深度不好说,因化合物层通常只有10~20微米,200倍下是分辨不清的,所以不好说那个好一些,氮化如果没有化合物层,就没有防腐作用和表面的高硬度.08钢建议HV0.1打表面硬度,通常硬度在400HV0.1就不错了.

lkygm

学习学习！
6 R: G. H. C/ W4 h0 X4%硝酸酒精溶液；看氮化层400倍吧！会有白色亮线层出现！

bobqu

我见到的渗氮层大部分都不怎么明显 还是以硬度法最为可靠

sdust67

请参考GB/T 11354-1989((钢铁零件渗氮层深度测定和金相组织检验》标准

lxfdj

楼主说的可能是氮碳共渗吧，氮碳共渗也叫软氮化，是以渗氮为主，渗碳为辅的共渗工艺，一般温度为560～570度，软氮化后表面可能有一层0.005～0.01左右的白亮层，这个白亮层能起到防腐、减小摩擦系数、防止表面擦伤及降低摩擦磨损等作用，是不加工掉的。低碳钢中碳钢、合金钢都甚至模具钢、不锈钢、阀门钢都可进行氮碳共渗，像08F之类的低碳钢氮碳共渗后白亮层的硬度一般在200～350HV之间。
而氮化是渗氮处理，所用材料基本都是通常所说的氮化钢38CrMoAlA、25Cr3MoA等材料，用其它钢效果不好。而低碳钢更不可能用氮化处理，如38CrMoAlA氮化后的白亮层的硬度能达1000HV多，脆而硬，在使用时是需要加工掉的。
