请教下图所示的钣金如何制作？

helloyf · 发表于 2009-5-11 17:01:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

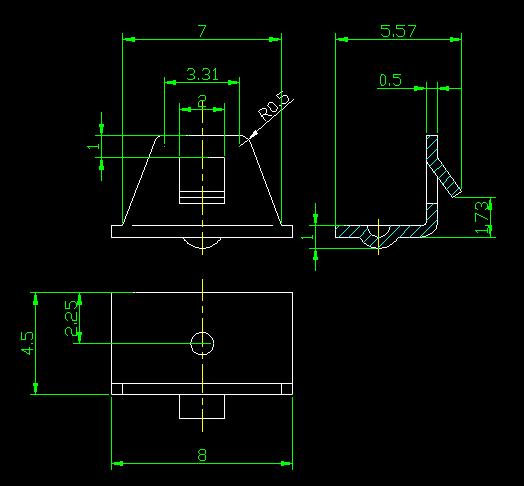

如下图所示，画不出来，惭愧。希望能指点迷津。并带上有特征树的part

blake · 发表于 2009-5-12 09:26:23

加工方法还是三维画法？
加工：冲裁折弯
三维：应该用普通方法就能画出来，当然有更简便的方法，不过我不太会，呵呵

helloyf · 发表于 2009-5-12 10:37:50

原帖由 blake 于 2009-5-12 09:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 ^0 k: \$ Z6 [1 `- G! L8 E; k加工方法还是三维画法？8 h k1 d7 I C4 b
加工：冲裁折弯
/ L* ~8 ^+ a; y" _# D三维：应该用普通方法就能画出来，当然有更简便的方法，不过我不太会，呵呵

当然是proe三维建模了，尤其是右边的那个突出，更是讨厌啊。

yiqi1111 · 发表于 2009-5-12 15:37:18

这个很简单，那个凹下去的用成形命令，那个向外翘起来先挖个洞再加个壁，如果你还做不出就呼我吧

helloyf · 发表于 2009-5-12 16:08:50

挖个洞再加个壁的时候，加不起来。现在呼你了。

aplx · 发表于 2009-5-13 14:43:56

壁不是加不起来而是尺寸不好控制

yiqi1111 · 发表于 2009-5-13 16:06:14

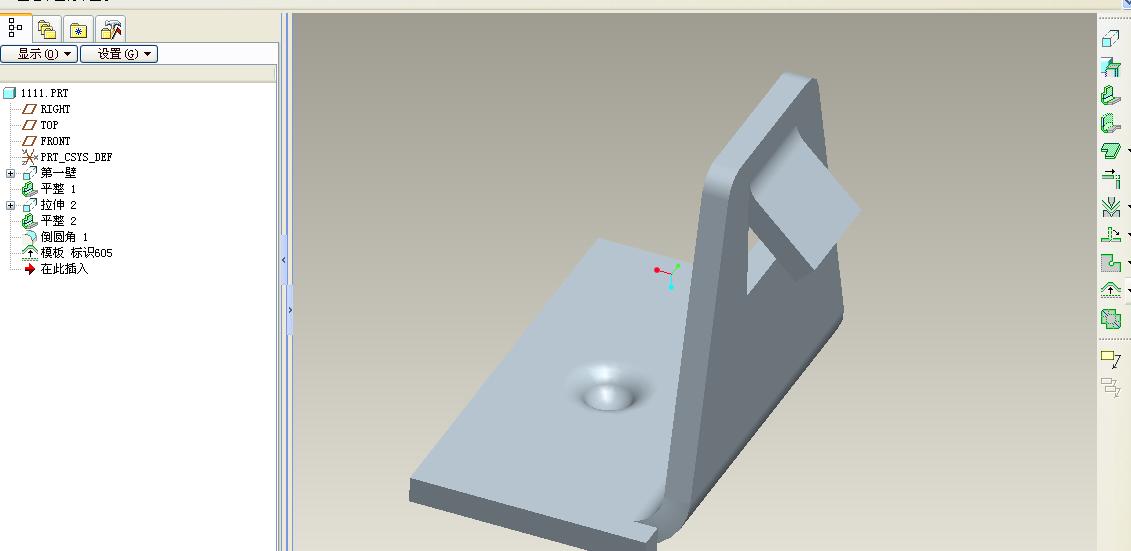

做好了，你自己看看，附件里

riyue · 发表于 2009-5-13 16:30:03

楼上的与楼主的2D有点不一样也,那个止裂的地方??(其它的都还可以做出来)

[ 本帖最后由 riyue 于 2009-5-13 16:33 编辑 ]

jorming · 发表于 2009-5-13 19:48:30

这个图利用钣金很容易，那个圆凸台用pounch命令做，右边用切口命令!

helloyf · 发表于 2009-5-14 07:09:40

谢谢7楼的兄弟，诚然如6楼所说，如果要象那cad图精准控制尺寸，是不是比较难？我看实例是直接就用平整壁来做了。

yiqi1111 · 发表于 2009-5-14 10:40:26

原帖由 helloyf 于 2009-5-14 07:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif' R. W0 B, z% c# n# g
谢谢7楼的兄弟，诚然如6楼所说，如果要象那cad图精准控制尺寸，是不是比较难？我看实例是直接就用平整壁来做了。

你这个属于钣金类，尺寸控制当然有要求了，总得符合事实，不可能做个加工不出来的东西，那道折弯因为你不是整条边折弯所以那里上肯定是有止列槽的，你想啊，一个是直角一个是圆角，他们之间肯定要过渡啊，不过过渡的方法有很多种，这只是其中的一种

yiqi1111 · 发表于 2009-5-14 10:44:55

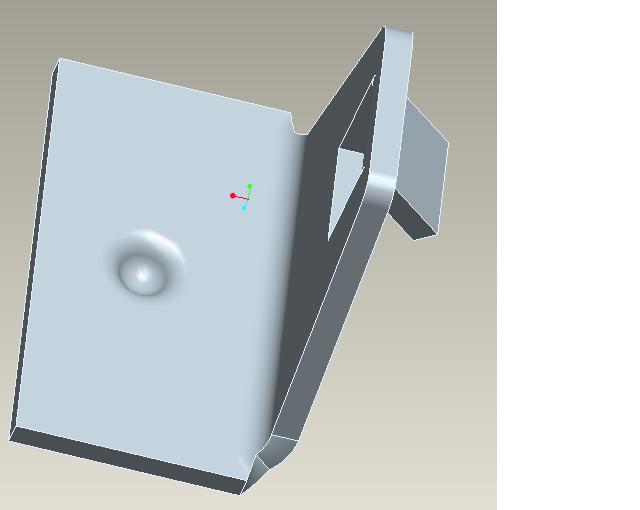

另一种止裂

lazy1200 · 发表于 2009-7-17 10:10:17

原帖由 yiqi1111 于 2009-5-13 16:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 Y) n; I% D1 C- f1 @' ~
做好了，你自己看看，附件里

学习一下，

舞金魔 · 发表于 2009-7-25 14:08:26

原帖由 yiqi1111 于 2009-5-14 10:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ f; a1 l0 G* w' t1 r8 t# n# f# R另一种止裂

这种止裂的产品，在尺寸上合2D中的梯形的宽度 “7” 不太一样，这种效果的尺寸最多6.8还行
不过一般来讲，2D图纸中很少会有尺寸有标注像 “7”这个尺寸的。折弯处让品管也没办法去检查
