[Pro/E教程] 『1147』相切扫描

[复制链接]
xinyazhu
发表于 2009-5-11 00:42:22 | 显示全部楼层 |阅读模式 来自： 中国辽宁大连

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
原帖地址：http://www.3dportal.cn/discuz/viewthread.php?tid=552995&page=1&fromuid=386133#pid2616808
9 q) a/ }: q; H( ^4 ?
$ Y+ o: p% R, F  n教程版本：Pro/E4.0 m080

1147.rar

157.93 KB, 下载次数: 58

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程

查看全部评分

回复

举报

xinyazhu
 楼主| 发表于 2009-5-11 00:45:07 | 显示全部楼层 来自： 中国辽宁大连
依次建模

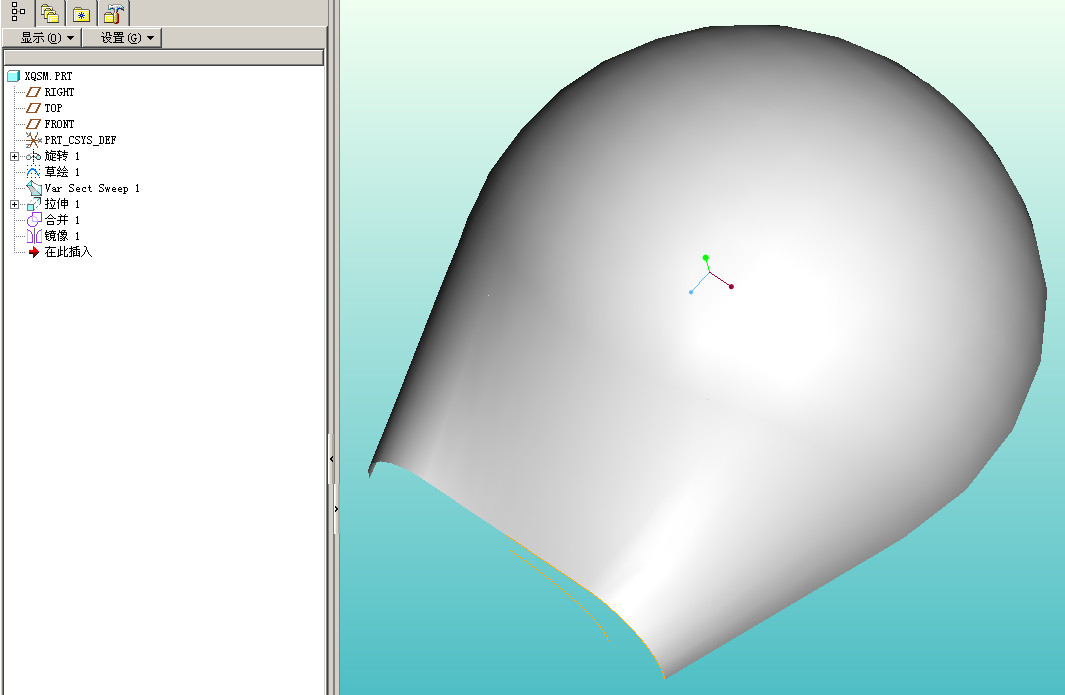

1、旋转曲面

1、旋转曲面

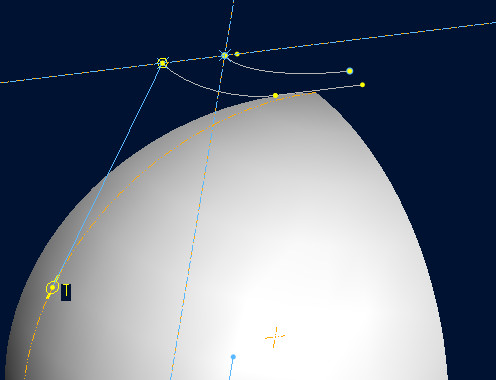

2、变截面扫描，控制曲线

2、变截面扫描，控制曲线

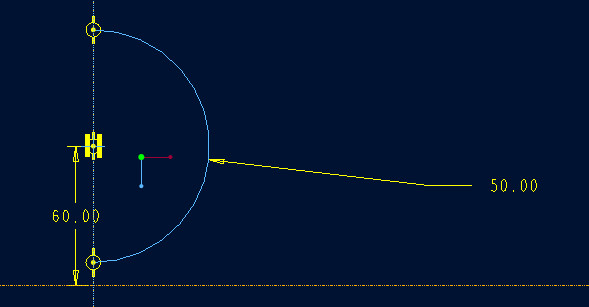

截面

截面

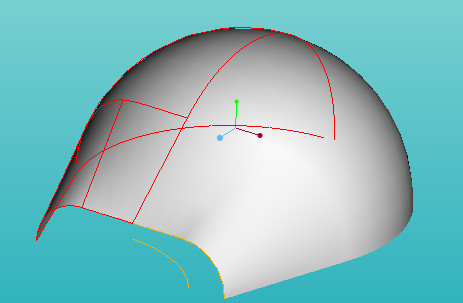

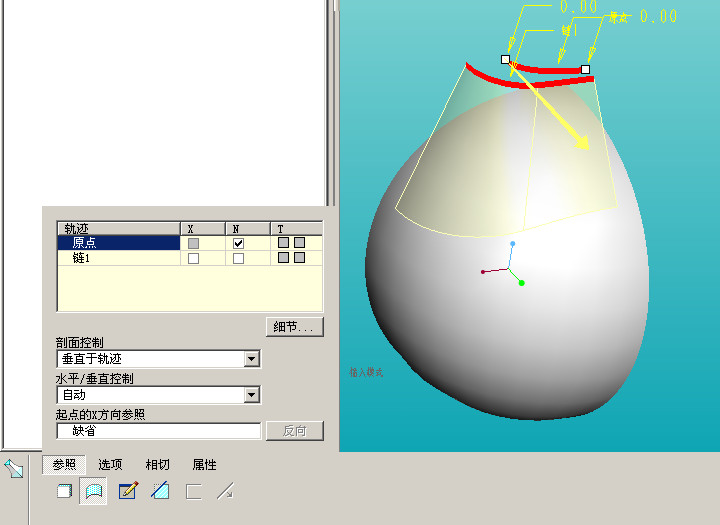

变截面扫描曲线选择

变截面扫描曲线选择

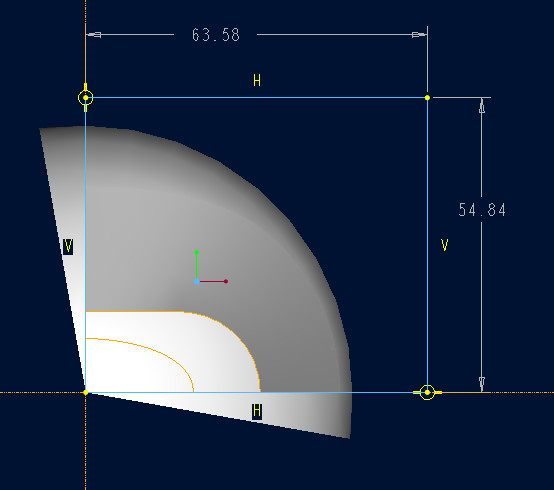

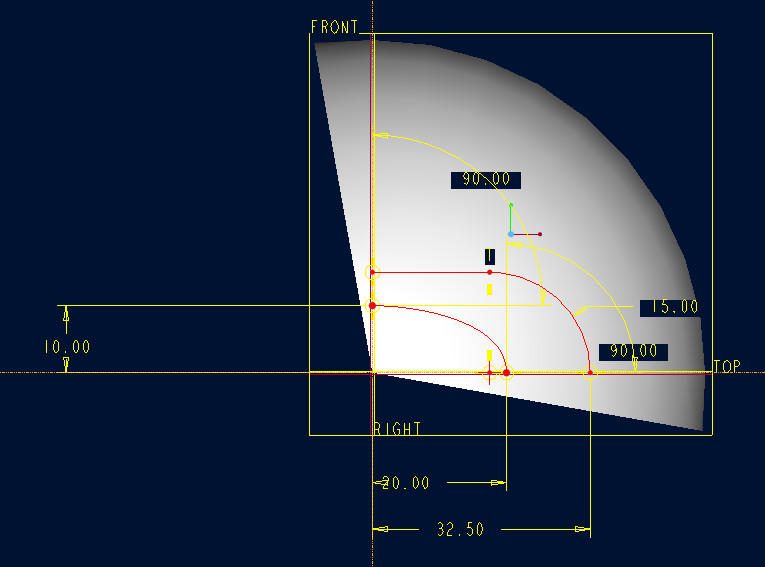

3、拉伸切除多余曲面

3、拉伸切除多余曲面

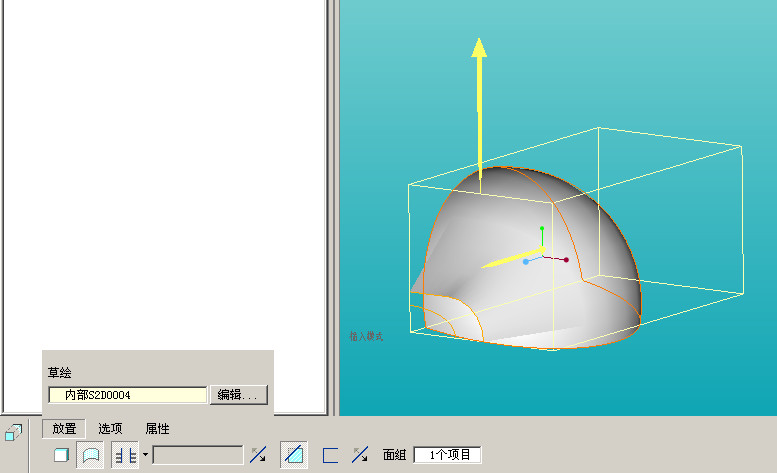

4、合并两曲面

4、合并两曲面

5、镜像另半边

5、镜像另半边
回复 支持 反对

举报

rioy220
发表于 2009-5-11 15:56:01 | 显示全部楼层 来自： 中国广东江门
按教程弄了好久，旋转面跟vss面，老是合并不了。

i.prt.rar

35.78 KB, 下载次数: 10

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 欢迎提问，来看一下回复

查看全部评分

回复 支持 反对

举报

xinyazhu
 楼主| 发表于 2009-5-11 17:10:20 | 显示全部楼层 来自： 中国辽宁大连
原帖由 rioy220 于 2009-5-11 15:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: r. p$ b  d8 Y4 i6 {0 D8 k( h按教程弄了好久，旋转面跟vss面，老是合并不了。
9 f* B$ Z0 X1 V' V: i9 \8 Y

2 M+ F, T( I: n$ j' L* Q  \存在间隙，不相切

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 应助

查看全部评分

回复 支持 反对

举报

rioy220
发表于 2009-5-11 17:27:05 | 显示全部楼层 来自： 中国广东江门
呵呵，本人水平有限表达有些问题，图看上去的确不相切，我上传了图片，请大家帮忙看下问题在那里（vss已经设置相切了），谢谢！% a2 n  [( I7 n' w/ {

9 r4 D: w/ ~. e7 w[ 本帖最后由 rioy220 于 2009-5-12 08:58 编辑 ]

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 欢迎技术讨论

查看全部评分

回复 支持 反对

举报
