[Pro/E教程] 『1248』錾头

[复制链接]
xinyazhu
发表于 2009-5-10 16:45:09 | 显示全部楼层 |阅读模式 来自： 中国辽宁大连

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
原帖地址：http://www.3dportal.cn/discuz/viewthread.php?tid=698806&page=1&fromuid=386133#pid3472331
5 N; H, E* F3 ]! K9 s8 m. Q+ z' e* ?, J! v" e6 R. }
教程版本：Pro/E4.0 m080

1248.rar

286.72 KB, 下载次数: 54

评分

参与人数 1三维币 +15 收起 理由
li5jun1 + 15 教程！

查看全部评分

回复

举报

xinyazhu
 楼主| 发表于 2009-5-10 16:50:55 | 显示全部楼层 来自： 中国辽宁大连
依次建模

1、拉伸圆柱体

1、拉伸圆柱体

2、切除斜边

2、切除斜边

3、镜像切除另半边

3、镜像切除另半边

4、圆弧曲线

4、圆弧曲线

在断点处建两新点

在断点处建两新点

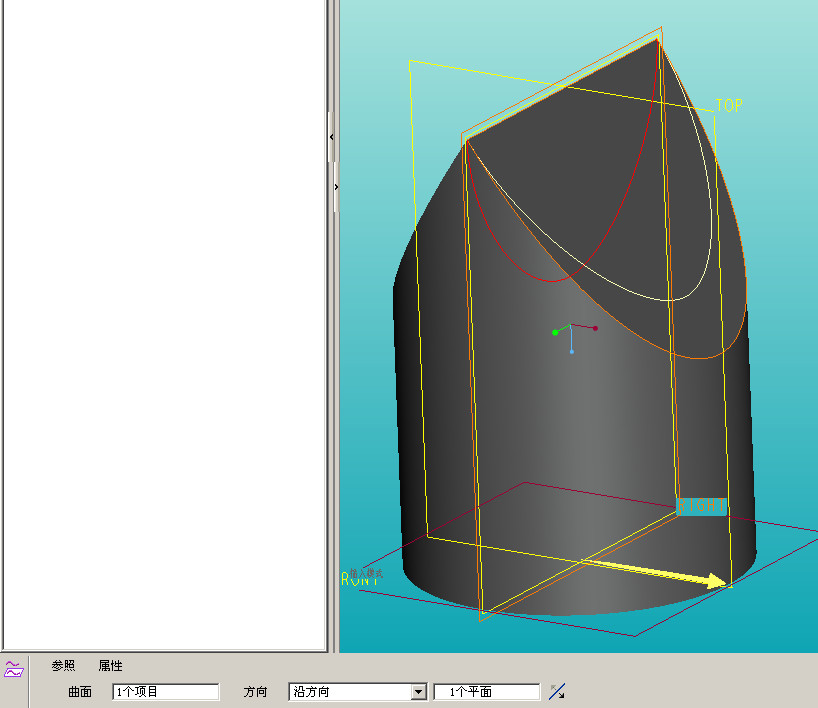

在基准面上建两条曲线

在基准面上建两条曲线

分别投影到两斜面

分别投影到两斜面

边界混合出变截面圆角面

边界混合出变截面圆角面

5、实体化

5、实体化

6、镜像另半边

6、镜像另半边

7、新建孔

7、新建孔

8、圆角

8、圆角

9、倒角

9、倒角
回复 支持 反对

举报

nxpnxy
发表于 2009-11-14 09:29:59 | 显示全部楼层 来自： 中国山西晋城
好像是钳工使用的工具，是吗
回复 支持 反对

举报

a987lkj
发表于 2010-1-10 13:21:44 | 显示全部楼层 来自： 中国山东潍坊
怎么边界混合的图像没有啊! F5 a1 m4 p- W
、
回复 支持 反对

举报

a987lkj
发表于 2010-1-10 13:52:49 | 显示全部楼层 来自： 中国山东潍坊
[img][/img]
回复 支持 反对

举报

a987lkj
发表于 2010-1-10 13:56:38 | 显示全部楼层 来自： 中国山东潍坊
shitihua.prt.rar (71.9 KB, 下载次数: 0)
回复 支持 反对

举报

gdcwj
发表于 2010-1-11 05:40:09 | 显示全部楼层 来自： 中国广东清远
哈哈，学习学习，谢了
回复 支持 反对

举报

Dr.goust
发表于 2010-1-11 14:36:05 | 显示全部楼层 来自： 中国广东广州

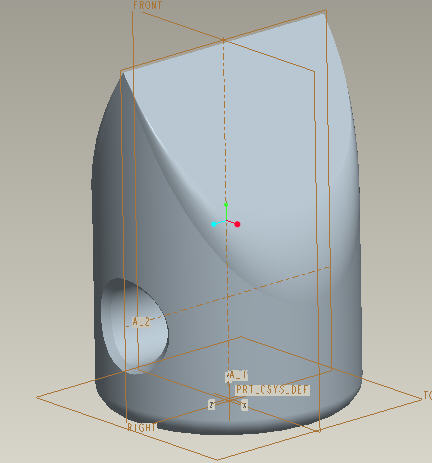

照样子做了一个，SW做不出。
! M3 J* W: E) S1 @ 00上传.jpeg.jpg

錾头.rar

567.46 KB, 阅读权限: 100, 下载次数: 0
回复 支持 反对

举报

gfiud
发表于 2010-1-15 15:56:34 | 显示全部楼层 来自： 中国辽宁沈阳
那两条投影曲线是怎么建的呀？
回复 支持 反对

举报
