solidworks扫描总显示不具有穿透约束

wendyfighting · 发表于 2009-4-30 10:51:09

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

哪位高手能帮帮我啊！
我郁闷啊！
扫描总显示引导线不具有穿透约束或者是不能与扫描草图建立隐含约束。

8 N" l% j' \2 R* x6 L8 l
还有就是，有时会显示轮廓和路径的草图不能纯粹是构造几何体。

我不清楚怎么回事，我的草图到底哪里有问题呢？怎么解决啊？先谢谢了！

源文件再附件中，都是08版的
草图一都是轮廓线，草图二是路径和引导线

[ 本帖最后由 wendyfighting 于 2009-4-30 11:10 编辑 ]

81130549 · 发表于 2009-4-30 10:53:34

能不能把源文件上传?

wendyfighting · 发表于 2009-4-30 11:11:07

源文件已上传，期待……

81130549 · 发表于 2009-4-30 11:14:30

08版的

,只能回家后下载看看了...........................

danilso · 发表于 2009-4-30 11:26:16

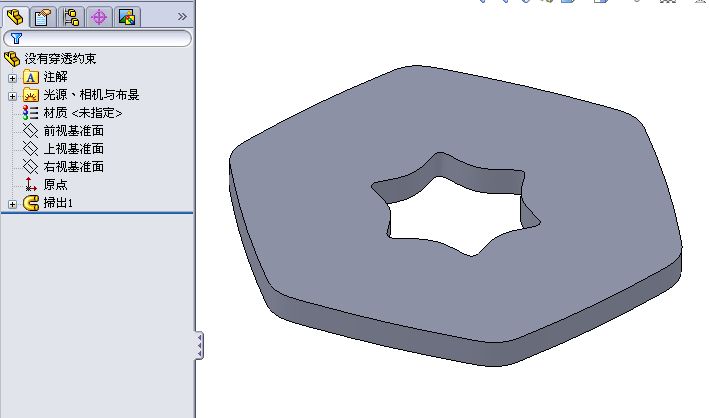

是不是這樣啊?給你原文件自己研究.

SAO1.rar (36.22 KB, 下载次数: 30)

danilso · 发表于 2009-4-30 11:37:50

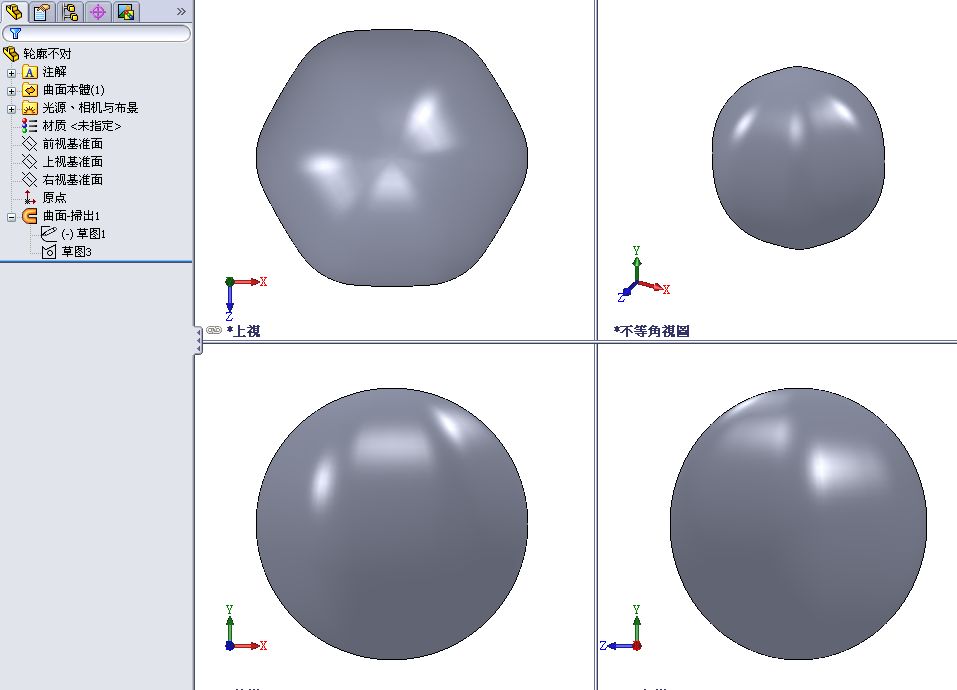

輪廓不對?依你畫的圖來看樓主對掃描的約束很不了解建義先多看書或多研究案例.

BALL.rar (137.52 KB, 下载次数: 38)

wendyfighting · 发表于 2009-4-30 11:51:53

谢谢你的提醒和帮助。
范例我看的不少，但是还是没有找到问题。
接下来我就先找点书把扫描草图的约束给熟悉熟悉。

wendyfighting · 发表于 2009-4-30 13:15:54

轮廓和路径的草图不能纯粹是构造几何体。
这个呢？
为什么我画的轮廓只有闭合的才行？
我看别人画的轮廓线不闭合也可以啊

xuxinzhi2006 · 发表于 2009-4-30 13:52:49

下载看看、练习练习。

jsb002 · 发表于 2009-4-30 14:30:46

用曲面扫描，轮廓线可以开环

wendyfighting · 发表于 2009-4-30 15:55:06

谢谢提醒，我知道啦！

lizuoshan · 发表于 2009-5-1 00:39:49

原帖由 wendyfighting 于 2009-4-30 13:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 `) ~- q8 v7 e9 a# [* w1 T. H
轮廓和路径的草图不能纯粹是构造几何体。
4 ~& `; R: v" R+ X, M0 i6 g) u这个呢？7 D# E+ y" F, f/ M2 w1 L
为什么我画的轮廓只有闭合的才行？+ h% J4 U/ H; X
我看别人画的轮廓线不闭合也可以啊

扫描命令分“实体扫描”和“曲面扫描”。

“实体扫描”的轮廓草图要闭环，如果草图是开环，应该选上“壁薄特征”也是可以扫描的。
