装配工程图

chenjinming · 发表于 2009-4-26 16:01:07

您需要登录才可以下载或查看，没有帐号？注册

x

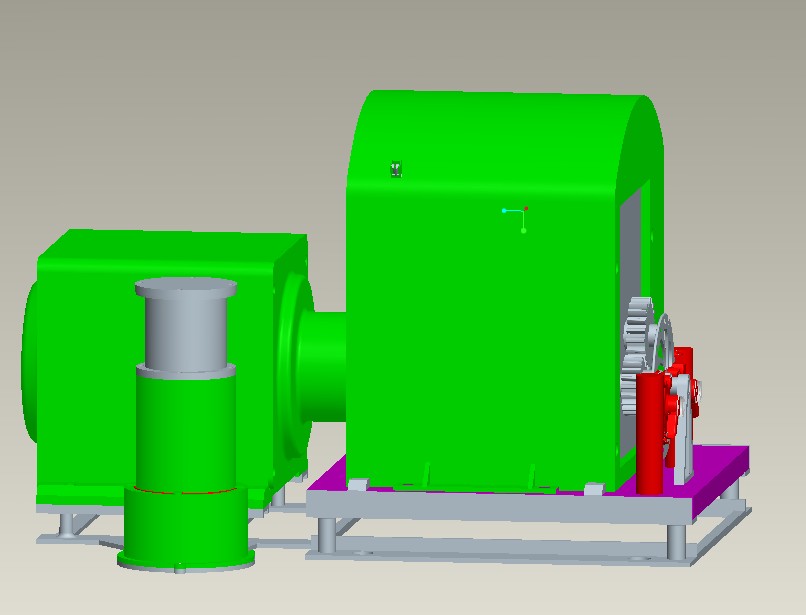

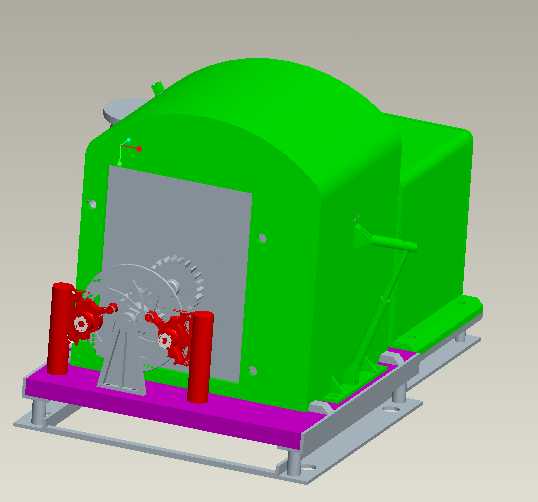

大家给我看看这个组件的工程图该怎么做呢？是不是可以把一部分先隐藏，逐个表达？？
求助

[ 本帖最后由 chenjinming 于 2009-4-26 17:06 编辑 ]

weibincad · 发表于 2009-4-26 17:06:05

有时间要,有时间不要

forjin · 发表于 2009-4-26 19:33:15

这个简单，搞个剖视图就搞定了，装配图主要是表现各部件的装配关系。再标出外形及关键接口尺寸就行了！

zhanglili167 · 发表于 2009-4-27 10:42:32

将不需要的零件隐藏.
也可以独个的小装配图分别出图纸.

cc666 · 发表于 2009-4-27 13:08:13

初学者，不过做的不错
