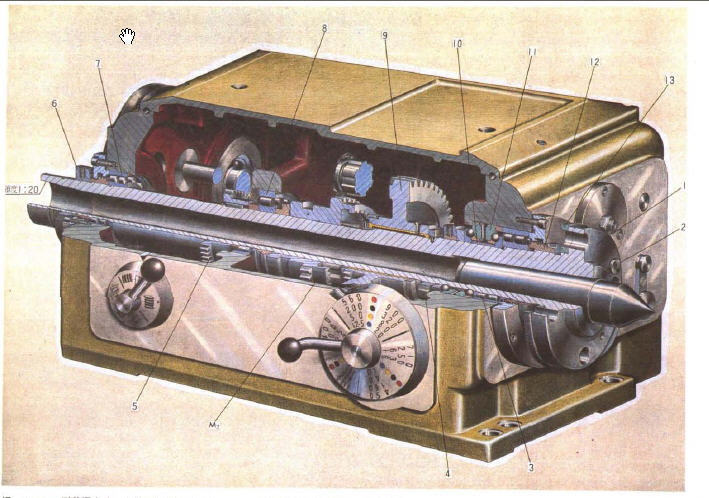

这个图能剖吗？

usaiii · 发表于 2009-4-16 20:02:14

您需要登录才可以下载或查看，没有帐号？注册

x

如果可以，工程图中咋剖？
有请高手

jiangfengchi · 发表于 2009-4-16 20:09:36

关键是你要表达什么内容,不是能不能剖的问题.

usaiii · 发表于 2009-4-16 20:32:24

我是说，类似的工程图中的立体图，可不可以剖掉一个角，1/4,出现内部结构,剖的话,用那种方法,怎么画剖切的线,用旋转剖行吗!工程图一般剖正式的图,大家都会搞,这种立体的,咋搞呢!!

sunrays110 · 发表于 2009-4-16 20:34:20

在装配体中新建一配置进行剖切，然后在工程图中插入立体图，在剖切面上加上剖面线即可。

usaiii · 发表于 2009-4-16 20:40:54

那装配体的剖视图咋弄，是搞个切除？？

sunrays110 · 发表于 2009-4-16 21:02:13

在合适的位置画个矩形，然后切除。在切除对话框中可选定哪些不剖。

usaiii · 发表于 2009-4-16 21:39:49

多谢，前辈指点
