零件的三维图难住了我.

978732302 · 发表于 2009-4-15 10:03:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

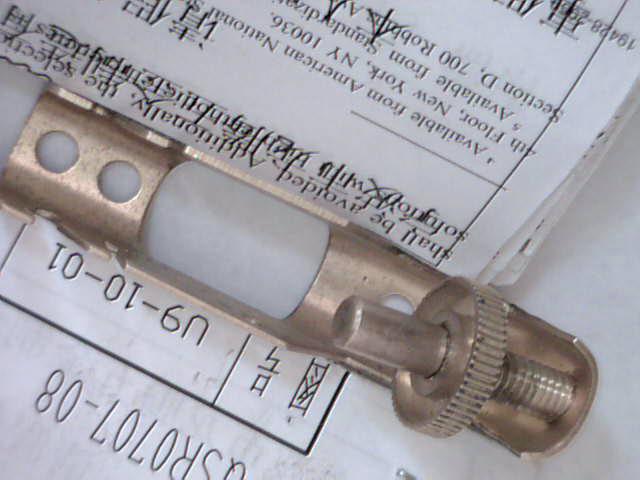

请帮助画一个零件的三维图.对于此类零件我感到无从下手.

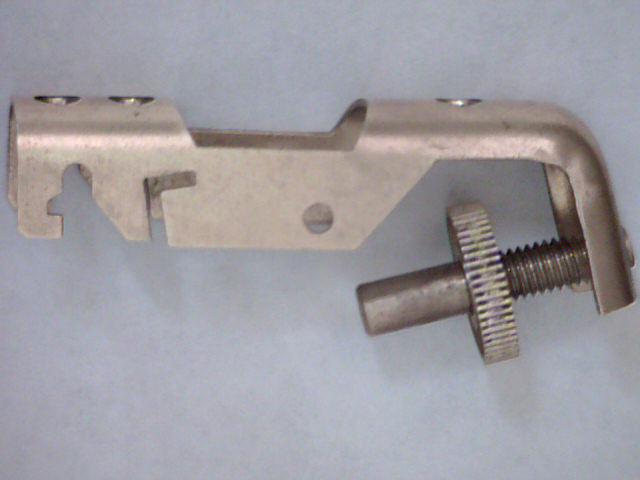

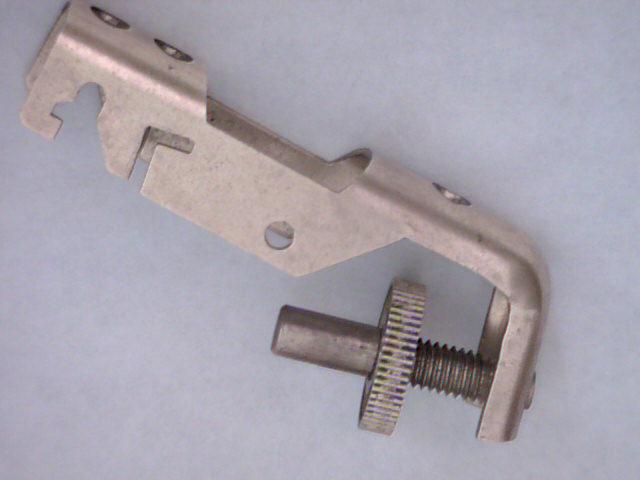

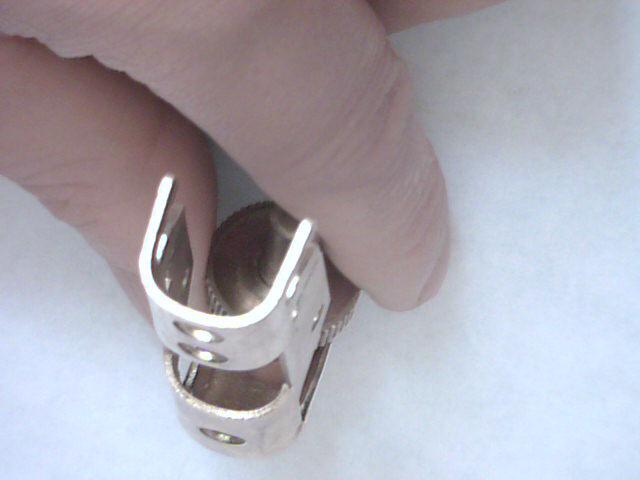

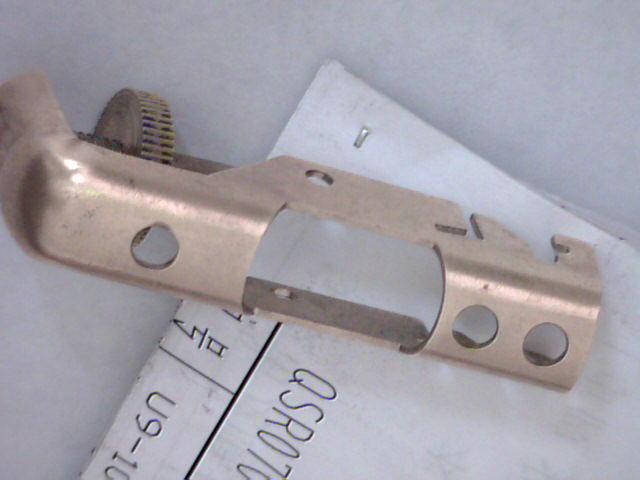

附零件的照片,尺寸不要准确,我需要学习各位的画法.

[ 本帖最后由 978732302 于 2009-4-15 12:15 编辑 ]

gongxingdong · 发表于 2009-4-15 10:08:36

先画一个矩形外形-----然后倒园角---抽壳------切除就可以了

978732302 · 发表于 2009-4-15 10:13:39

2#给出的思路之前也想过,但我想是不是能用钣金的方法来画.因零件本身也是一个钣金件再铆接的.
而钣金的画法我从来没有用过,这应该算是学习钣金的入门之题目吧.
如能帮助用钣金来画,我想可以给我学习钣金提供很多启示的.

[ 本帖最后由 978732302 于 2009-4-15 10:15 编辑 ]

maylee520 · 发表于 2009-4-15 10:33:28

我也在研究钣金呢
我钣金思路是先画展开零件然后制作成型工具
我不晓得我思路对伐
高手指点哈

q80673261 · 发表于 2009-4-15 10:47:25

看看钣金的基础知识就可。

978732302 · 发表于 2009-4-15 10:53:17

因为工作关系,并不时常接触制图绘图,真正想要系统地学习三维制图,好像还有一定的难度,因此希望能得到一些提示,点拔,那样会进行得更快速一些吧.
当然自我的加强学习还是很重要的.

[ 本帖最后由 978732302 于 2009-4-15 10:55 编辑 ]

200504206 · 发表于 2009-4-15 10:54:10

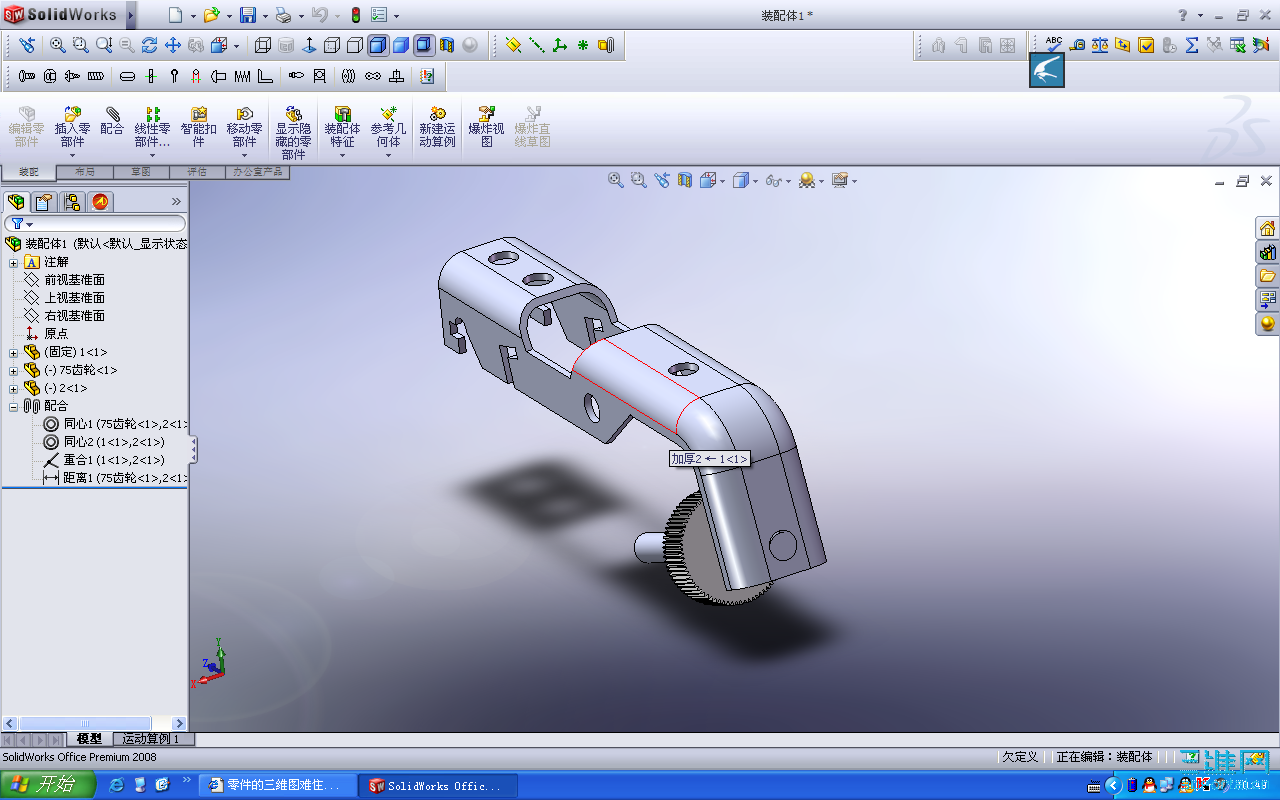

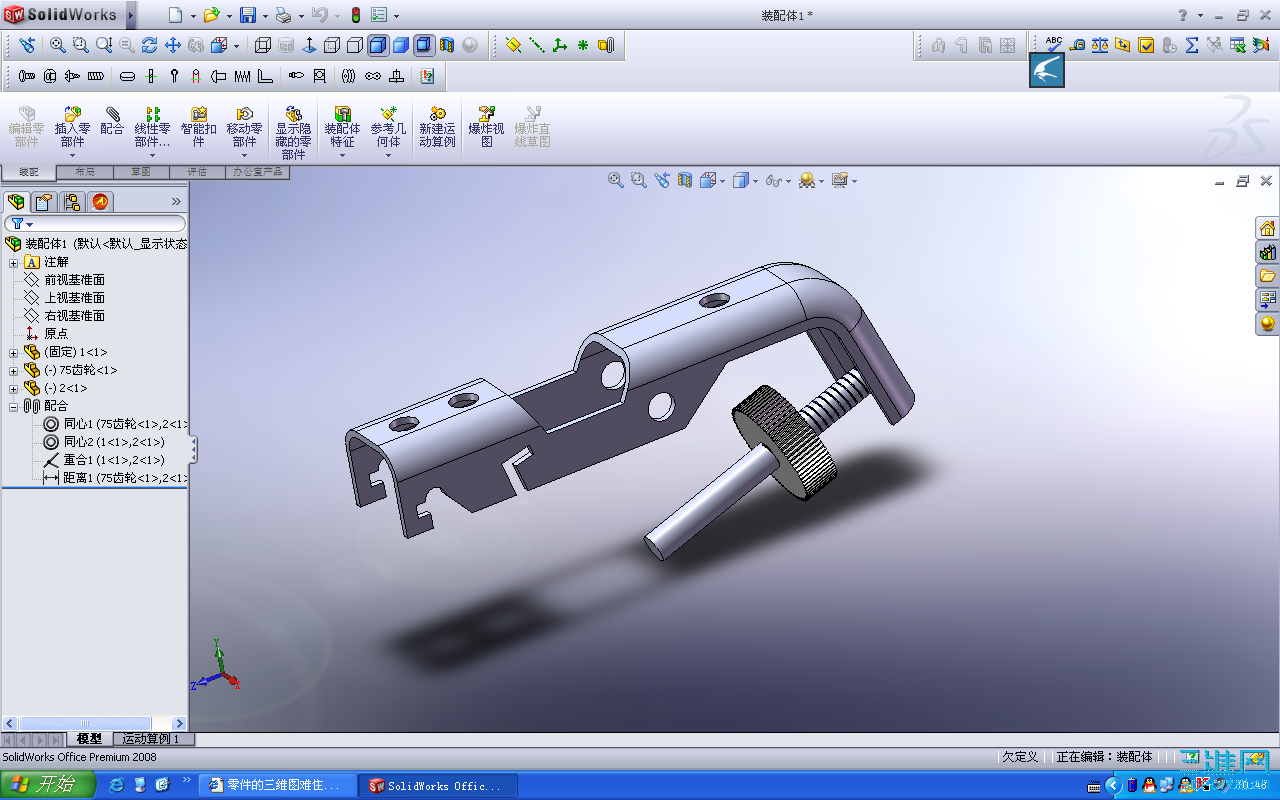

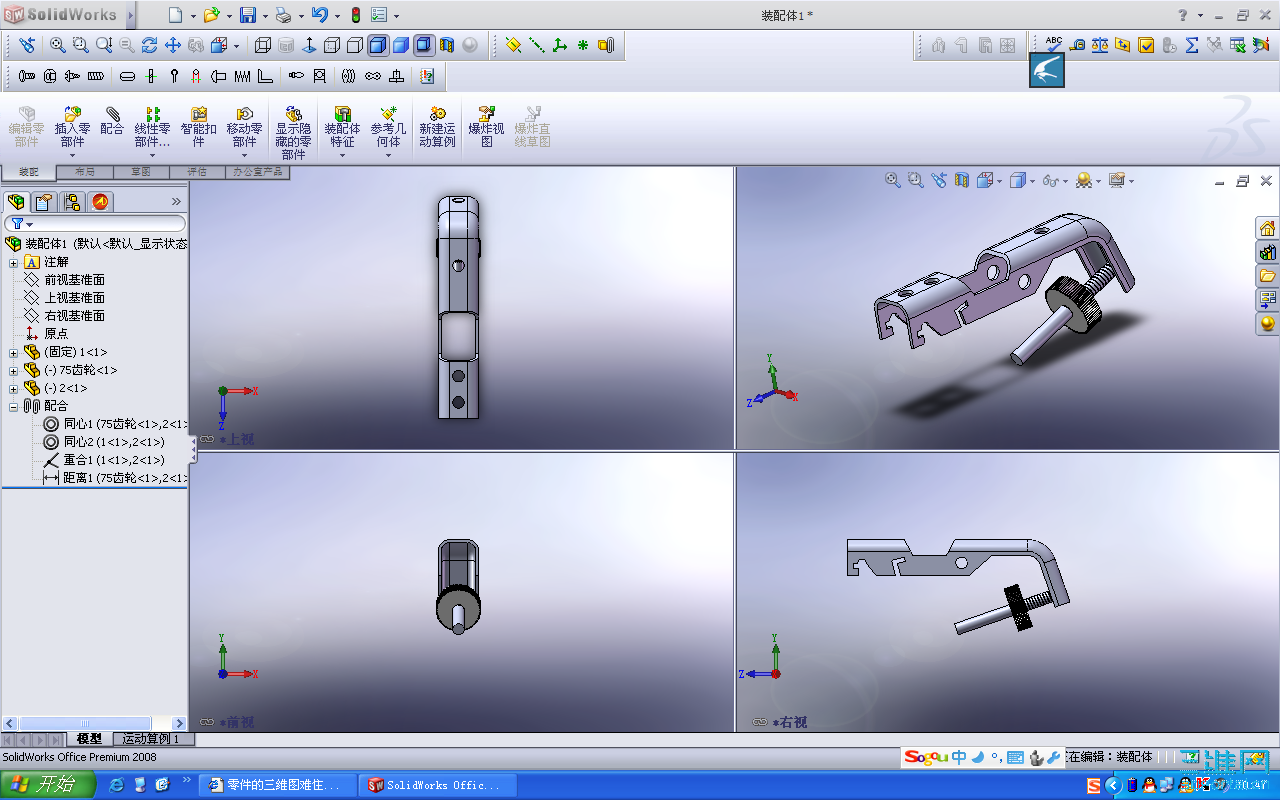

楼主，我大概画了一下，不知可不可以?

扫街 · 发表于 2009-4-15 11:39:41

提示: 作者被禁止或删除内容自动屏蔽

gld123 · 发表于 2009-4-15 11:41:55

这样图形不能用板金画的，楼上提供的方法，都不能展开。
还有一种方法用特征，扭曲命令

978732302 · 发表于 2009-4-15 12:14:43

受教了.

看来我的思路有问题.
我老是想用钣金的方法来作这个图,陷入死胡同了.

ziliangmo · 发表于 2009-4-15 18:38:51

用钣金做也很容易
