UG4.0.0.21版本想将工程图转成DWG，得到的图形线条不完整

ahjdxcl · 发表于 2009-4-11 14:01:36

您需要登录才可以下载或查看，没有帐号？注册

x

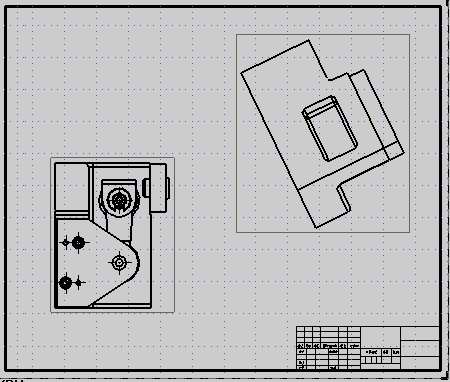

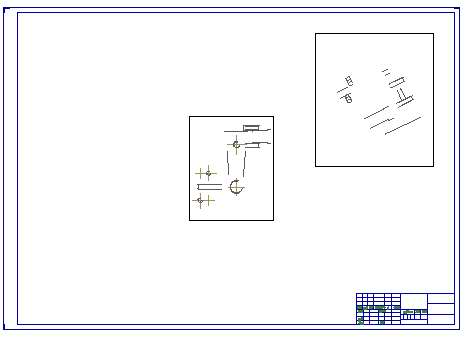

我用的UG4.0.0.21版本想将工程图转成DWG，得到的图形线条不完整，从论坛上查询，分别试过直接导出DXF/DWG,也试过先从工程图中导出CGM，再新建后读入UG中，再导出DWG，然后在autocad中打开图形只有几根线条，不知什么原因，请高手指教。

lcl8628860 · 发表于 2009-4-11 14:29:54

提示: 作者被禁止或删除内容自动屏蔽

南国紫藤 · 发表于 2009-4-11 20:41:30

查看了你的CGM，线条已是不完整。问题就出在CGM导出不正确。导出为多义线才对。详情论坛里也有资料，可以下载学习。

ahjdxcl · 发表于 2009-4-11 22:10:51

万分感谢，选择多义线使用CGM导出可以解决，但是UG转DWG为什么直接转不可以，否则通过CGM感觉挺麻烦的；特别是UG导出中，直接有DXF/DWG菜单,另外选择菜单【导出】－【2D转换】中也可以选择dwg，不知两者有什么区别

lcl8628860 · 发表于 2009-4-12 12:54:20

提示: 作者被禁止或删除内容自动屏蔽

wjgmr · 发表于 2009-4-12 14:45:05

看了几位的经验很受启发，谢谢。

donghongyu · 发表于 2011-5-22 21:48:30

谢谢分享有提升了我的知识谢谢

scuchx1 · 发表于 2011-5-23 08:55:08

不知道UG8.0解决这个问题没有
