09版装配图工程图螺纹不显示

victory180 · 发表于 2009-4-10 16:05:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

sw09中装配体出工程图时，零件中的螺纹不能显示出来，请高手指教如何才能将其显示。谢谢！

suning0127 · 发表于 2009-4-10 16:11:52

在这个求助里不是告诉你用“装饰螺纹线”了吗http://www.3dportal.cn/discuz/viewthread.php?tid=706468&extra=page%3D1
插入——注解——装饰螺纹线

victory180 · 发表于 2009-4-10 16:21:08

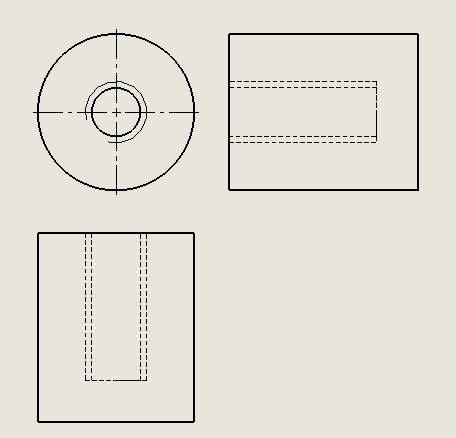

您这个是单个零件，这个我也会，在零件中我已加了螺纹装饰线（用异型孔做的），该零件生成工程图时是有螺纹线的，可是在装配体工程图中，该零件的螺纹装饰线就不显示了。

xuxinzhi2006 · 发表于 2009-4-11 07:15:35

不会呀，我做的装配体工程图中的零件的装饰螺纹线是显示的。楼主还是看看那项设置没有搞好？

victory180 · 发表于 2009-4-11 09:16:07

我没有找到在哪里设置，期待高手出现。

扫街 · 发表于 2009-4-11 12:11:11

提示: 作者被禁止或删除内容自动屏蔽

JIEDRIVE · 发表于 2009-4-12 10:40:04

原帖由 victory180 于 2009-4-10 16:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif- _' W6 r, X. ?( |6 q
您这个是单个零件，这个我也会，在零件中我已加了螺纹装饰线（用异型孔做的），该零件生成工程图时是有螺纹线的，可是在装配体工程图中，该零件的螺纹装饰线就不显示了。

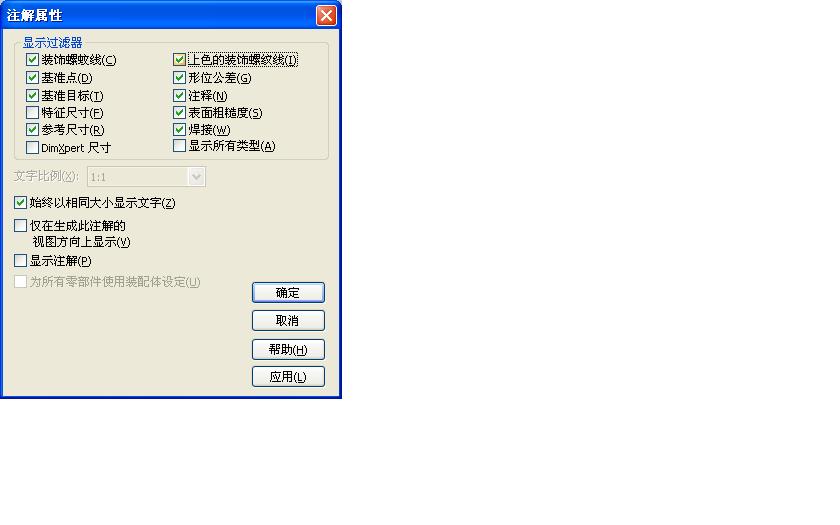

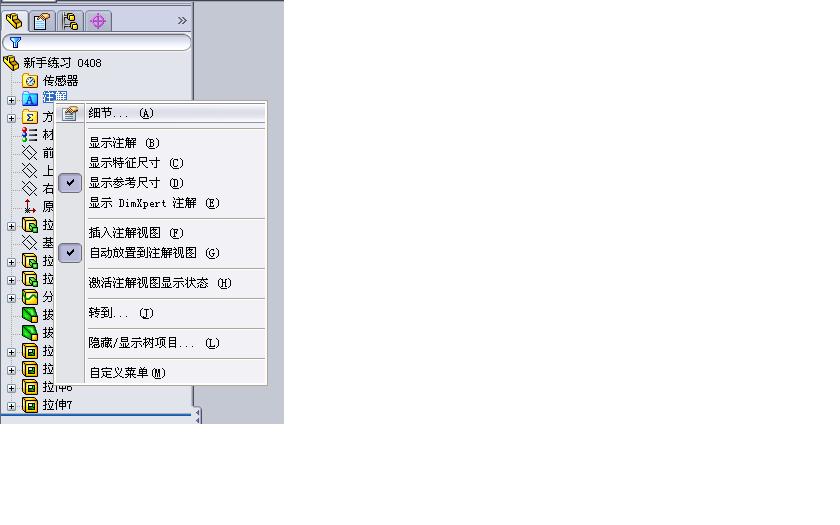

设计树里→找到“注解”右键→细节→勾选上“上色的装饰螺旋线”→OK

victory180 · 发表于 2009-4-13 11:36:26

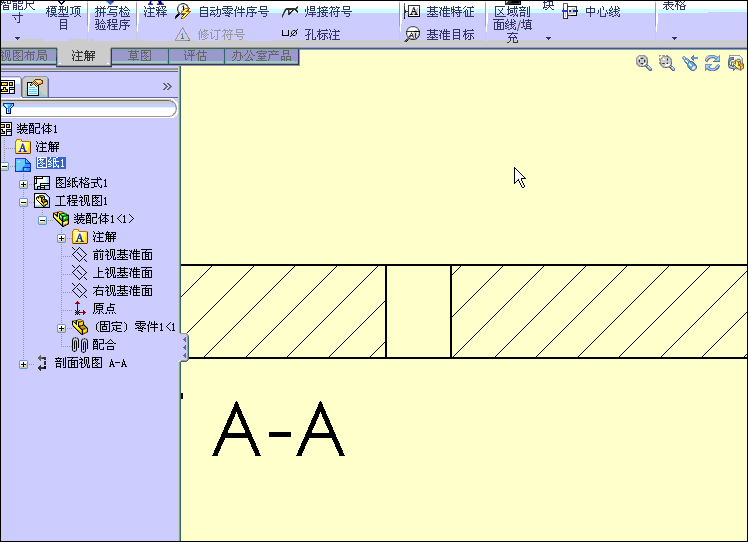

我在上图中选择的是显示所有类型，但工程图中没显示螺纹装饰线，用6楼的方法解决了。谢谢楼上两位!

[ 本帖最后由 victory180 于 2009-4-13 11:42 编辑 ]

suning0127 · 发表于 2009-4-13 13:55:41

装配体的工程图需要你用模型项目带入螺纹注解

chendaqian · 发表于 2009-4-13 21:09:11

楼上的谢谢了，按你的方法可以在装配图纸上显示出螺纹装饰线。

victory180 · 发表于 2009-4-14 16:06:27

非常感谢，又学了一种方法。
