在绘制草图的过程中应该注意以下几个原则: 8 M; K1 S5 w1 g, l2 s8 h
* Y$ l; T0 B, N) T& u' m0 B
1 根据建立特征的不同以及特征间的相互关系,确定草图的绘图平面和基本形状。) Y4 r/ z1 w5 P# H
; o' e2 Z! N/ o R0 J 2 零件的第一幅草图应该和原点定位,以确定特征在空间的位置。
5 I( s9 x. q Y
. M, _4 H, O7 a+ A$ X# W7 l- Q$ z 3 每一幅草图应尽量简单,不要包含复杂的嵌套,有利于草图的管理和特征的修改。
6 E4 q& }' a% h: G7 v, b. R2 t5 B" |: s0 W2 D
4 自己要非常清楚草图平面的位置,一般情况下可使用“正视于”命令 ,使草图平面和屏幕平行。
; O& F0 N/ {" @. u7 ?% v; D) h8 l
5 复杂的草图轮廓一般应用于二维草图到三维模型的转化操作,正规的建模过程中最好不要复杂的草图。
, u6 Y: I5 G3 G* }- X( h/ [! Z8 }7 `+ s N# ]" [$ W2 b2 I

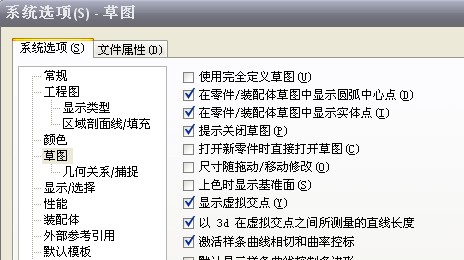

6 尽管SolidWorks不要求完全定义的草图,在绘制草图的过程最好使用完全定义的草图。合理标注尺寸以及添加几何关系,反映了设计者的思维方式以及机械设计的能力。! C* i; I7 L/ U* k+ O3 g9 V
/ Q8 J) I. D/ g( g1 H6 h0 A- t' m 7 任何草图在绘制时只需要绘制大概形状以及位置关系,要利用几何关系和尺寸标注来确定几何体的大小和位置,这有利于提高工作效率。* `# m' E- \, J9 z! [, V( X
, y9 o4 t. J p7 i+ T$ z% }
8 绘制实体的时候要注意SolidWorks的系统反馈和推理线,可以在绘制的过程中确定实体间的关系。在特定的反馈状态下,系统会自动添加草图元素间的几何关系。% I1 D, S! @6 W0 |) X8 |: g- V
8 f7 T1 |2 x+ K, V" | 9 先确定草图各元素间的几何关系,其次是位置关系和定位尺寸,最后标注草图的形状尺寸。5 S3 m2 D1 u' P1 o% U. u% t
# y# A3 {, [) [* |. b: N3 }. @* o. T
10 中心线(构造线)不参与特征的生成,只起到辅助作用。因此,必要的时候可以使用构造线定位或标注尺寸。' k- S7 U( f- ^) \
. S |( |1 H" n& |7 [
11 小尺寸几何体应使用夸张画法,标注完尺寸后改成正确的尺寸。. a2 s$ E3 z+ O* W/ l" [! J) t# B0 j
% y+ P% a0 P1 w 需要说明的是,所有这些绘图的原则是在使用软件的过程中逐步建立并积累起来的,并非必须。草图服务于零件的各个特征,如何合理快速地建立零件的特征,与绘制草图的过程有很大的关系。有些时候又有可能故意违背某些常规的原则,以达到快速建模的目的 |
|
