草绘遇到的问题

chenjinming · 发表于 2009-4-3 13:10:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

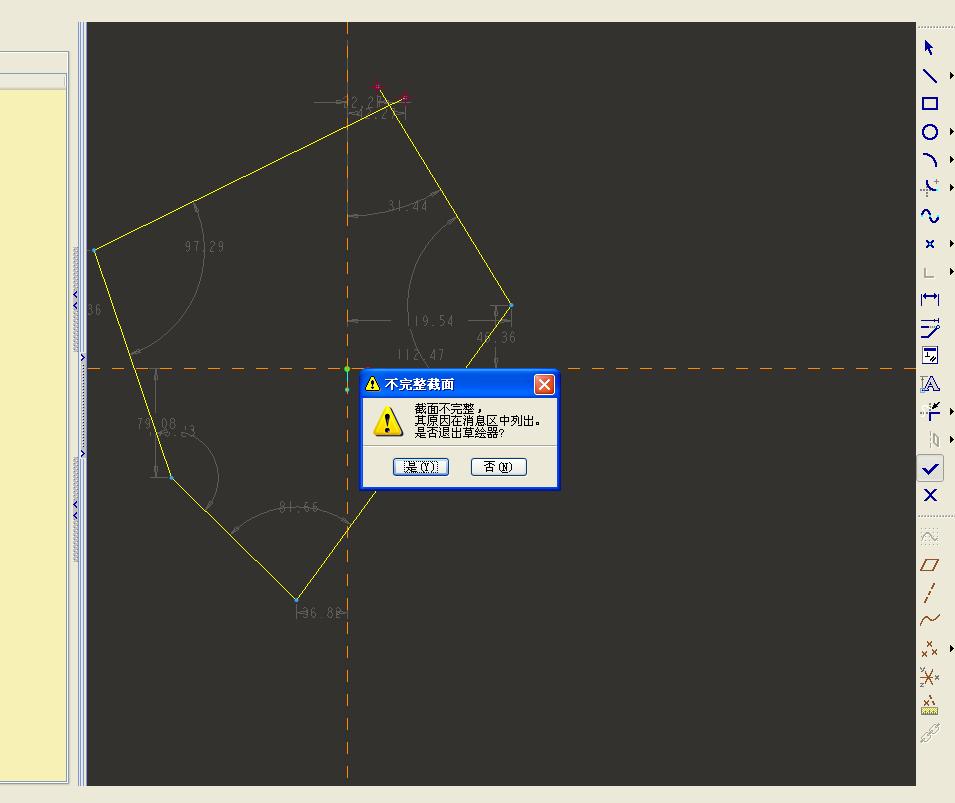

在拉伸的时候，有时画的草绘比较复杂，要完成的草绘的时候会提示不完整截面，但是怎么找也找不到哪里不完整
在草绘的时候怎么才能快速知道这个不完整的地方在哪？？
比如说，它提示有相交图元。但是找了半天才找到相交的图元在哪。有没有比较快的方法

[ 本帖最后由 chenjinming 于 2009-4-3 13:13 编辑 ]

爱你的人 · 发表于 2009-4-3 13:25:15

一般都是有一些线重复了，或者缺少中心线等，想快的话，拿动态修剪图元检查

zhanglili167 · 发表于 2009-4-3 14:19:01

一般在提示草绘截面中有开放图元或相交图元时，在草绘图中会显示一些深红色的点，这些就是有问题的地方。
如果没有任何显示，那你就只能一个图元删除试试看哪里有重复，或有相交，或没闭合等。这招一般很管用，如果你记得你的操作过程最好，你可以回忆起你的操作，然后分析哪里最有可能出错，这样也帮你很快找到问题。

yitianle · 发表于 2009-4-3 14:36:44

有一种可能是线条重复了，解决方法有3种：
1.删除所有重新选择
2.利用相交
3.删除两交点的线段重画

jorming · 发表于 2009-4-3 16:20:23

有问题的地方一般会显示红色

启明星007 · 发表于 2009-4-3 16:36:41

是否运用了镜像功能。可能导致有些线连接不上。

zhanglili167 · 发表于 2009-4-3 19:43:14

原帖由 jorming 于 2009-4-3 16:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 ?. \# A( \4 _6 M' Y! F有问题的地方一般会显示红色

这句话不完全正确。有问题的地方不一定会显示成红色。

4kpolo · 发表于 2009-4-3 21:46:54

很多时候就是应为有多余的线条所以不能拉伸成功，我一般都是放大视图仔细检查的，看看有没有多余的线条~~

SHENGCUNZHE · 发表于 2009-4-3 23:02:05

出现提示的时候会显示红色的线，一般都是那里有问题。
要不就用相交在一些切点、锐角点等点一点

cyber200611 · 发表于 2009-4-5 02:10:09

建议你用proe 4.0版本，草绘中增加了草绘图的检查功能，再草绘下拉菜单下。

ttnine · 发表于 2009-4-5 02:42:52

在出现提示的时候相交图元处会被红色显示的．

为生活而努力 · 发表于 2009-4-5 10:59:30

4。0有出现红色的提示 3。0就没有了一般只在慢慢看

zhanglili167 · 发表于 2009-4-5 11:08:28

楼主应该多多遇见这种问题，多解决几次就会找到经验，就会找到其中的规律在哪里，对自己的发展也未尝不是一件好事。

gwangdibing · 发表于 2009-4-5 13:46:11

就是,这个问题应该只是个小问题,多画画就不会出现这样的问题了,

tiankong3260 · 发表于 2009-4-5 13:50:58

要我说还是画得少，没有经验，或者是新手，建意多看一些书啊，

xjl200204121 · 发表于 2009-4-5 23:28:48

2.0以上的版本其实都有，不过颜色设置上不十分现眼，所以不容易发现。
4.0的版本在草图里添加了检查草图的一项，很方便

sh_mrhg · 发表于 2009-4-6 09:31:27

其实没有什么捷径，草绘的时候思路要清晰，一般按照加工顺序选择合适的参照面，多使用约束减少尺寸标注，使用约束时捕捉一定要到位，养成良好的绘图习惯，使绘图版面整洁，就不容易出错了。

echotw · 发表于 2009-4-6 15:25:39

总的来说，还是不够智能，像SW有检查草图合法性专用工具， CATIA也有草图分析器，看来破衣有些地方真的落后了，

sunset_ayq · 发表于 2009-4-6 15:48:28

2.0有时是不会提醒你哪儿有问题的，只能靠自己一点一点去检查了

zhanglili167 · 发表于 2009-4-6 18:12:46

原帖由 echotw 于 2009-4-6 15:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif" b2 L7 e/ X2 w7 m) q, O
总的来说，还是不够智能，像SW有检查草图合法性专用工具， CATIA也有草图分析器，看来破衣有些地方真的落后了，

不要一遇到事情就嫌PROE不够智能，应该像17#所说，要使自己越越来智能，养成良好的绘图习惯。

konglee2005 · 发表于 2009-4-6 20:11:43

我再画图的时候基本没出现问题，出现问题，一般按以下步骤作，都能解决
1首先放大红色点，确定是否是因为修剪原因，是的话剪掉，不是进行2
2如果一个图素的两个端点都显示红色，那么最大的可能是这个图素重复的，删除下，如果是一点，你分别删掉两个交于这点的图素，试试看，如果不行，进行3
3最后一种可能是断开，用修剪的第二个，“交于一点”

myyoufour · 发表于 2009-4-7 20:54:06

新手一般都会遇到的问题例如我哈哈
受教了

犀利一击 · 发表于 2009-4-7 23:00:09

分析的很正确，学习了

kevin_pcac · 发表于 2009-4-8 01:51:11

自己試一下樓上個位朋友的方法，都可以解決問題，只要自己熟悉其中較順手的方法即可，來看看學習一下，謝謝各位！

xiaoy734 · 发表于 2009-4-8 11:52:57

建議使用修剪工具，只要拉伸的話，首先使用修剪工具，每個連接點都修剪下，不行的話就看直線是否有重疊的，一條一條的刪
