如何避免扫出过程中截面发生翻转？

zzshuang · 发表于 2009-3-26 16:29:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

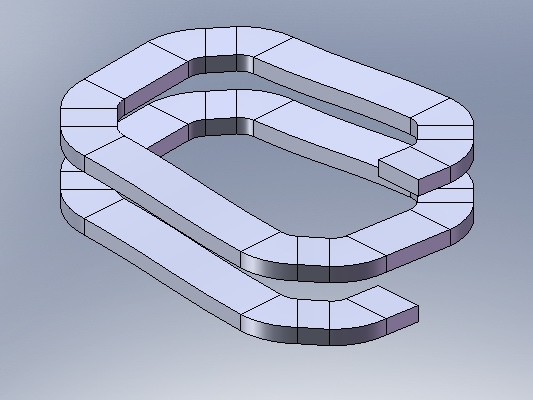

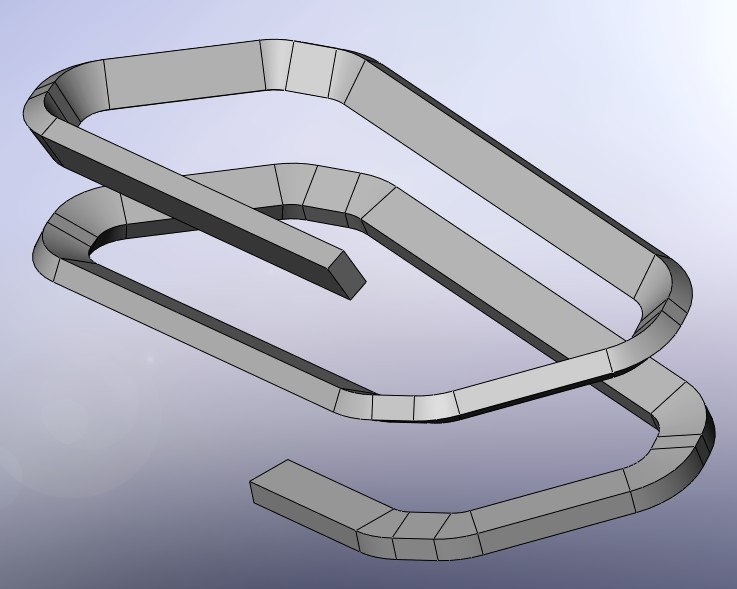

一个异形弹簧，截面为矩形，采用扫出成形，结果截面扭转严重。
将所有参数挨个试，也没能发现解决方法；
修改截面的约束条件，也不能解决问题；

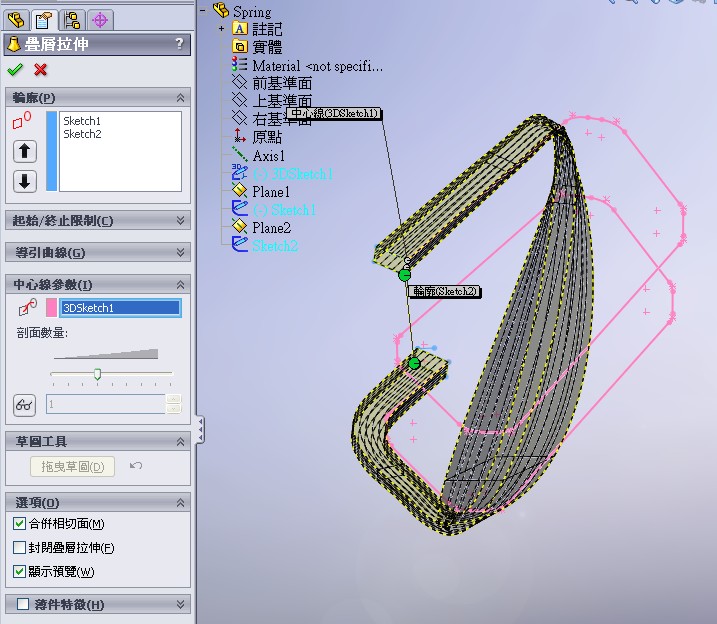

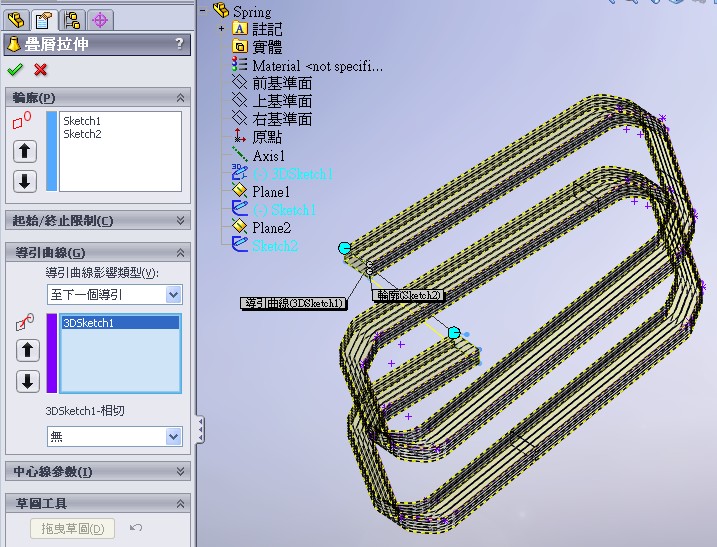

增加一个截面，采用呆引导的放样成形，截面虽说不扭转，但转角处却会发生内外反转。
不知有什么方法可以保证截面不发生异常？

zzshuang · 发表于 2009-3-26 17:17:47

本来，可以将路径在另外位置复制一下作为引导线，应该可以解决问题，但偏偏SW不能移动和复制曲线。虽然可以在3D草图中引用曲线，但搞笑的是，在SW2008中，3D草图中的图元可以拖动，而不能定量或定点移动，只有在SW2009中才能实现3D图元的定量或定点移动。

或者，如果有变截面扫出的功能，通过在路径另一端增加一个截面，用2个截面和1个路径，也应该可以解决问题，无奈SW的扫出就是只能有一个截面！

[ 本帖最后由 zzshuang 于 2009-3-26 17:21 编辑 ]

gneful · 发表于 2009-3-26 19:13:43

我用SW2007，原文件打不开

随便画一个试试

yangzhi125 · 发表于 2009-3-26 23:37:19

我在你这个基础上拿放样做了
你看对不对


zzshuang · 发表于 2009-3-27 08:28:34

谢谢你的回复！

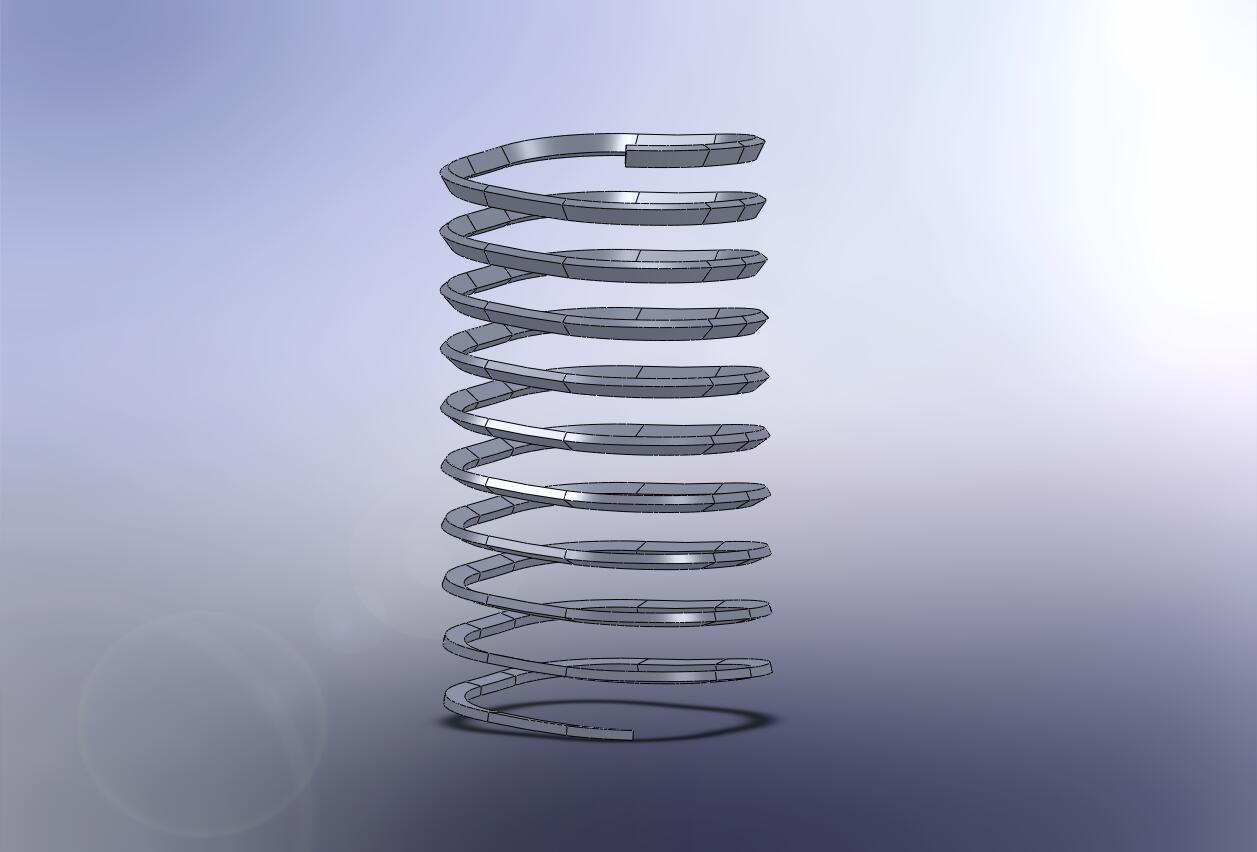

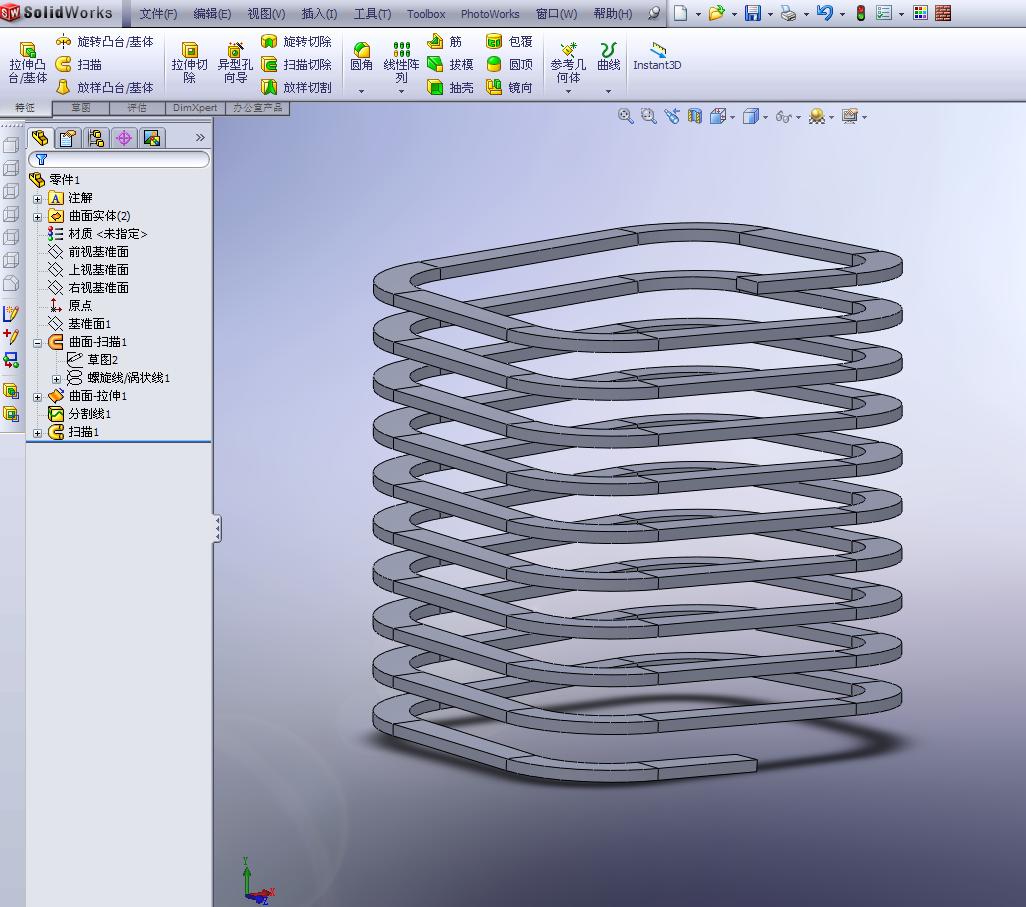

你是采用螺旋面相交曲线作为路径，结果可以正常扫出；
但又一点遗憾：中间部分要求是平直的，而你得到的是曲面。

zzshuang · 发表于 2009-3-27 08:34:45

谢谢你！

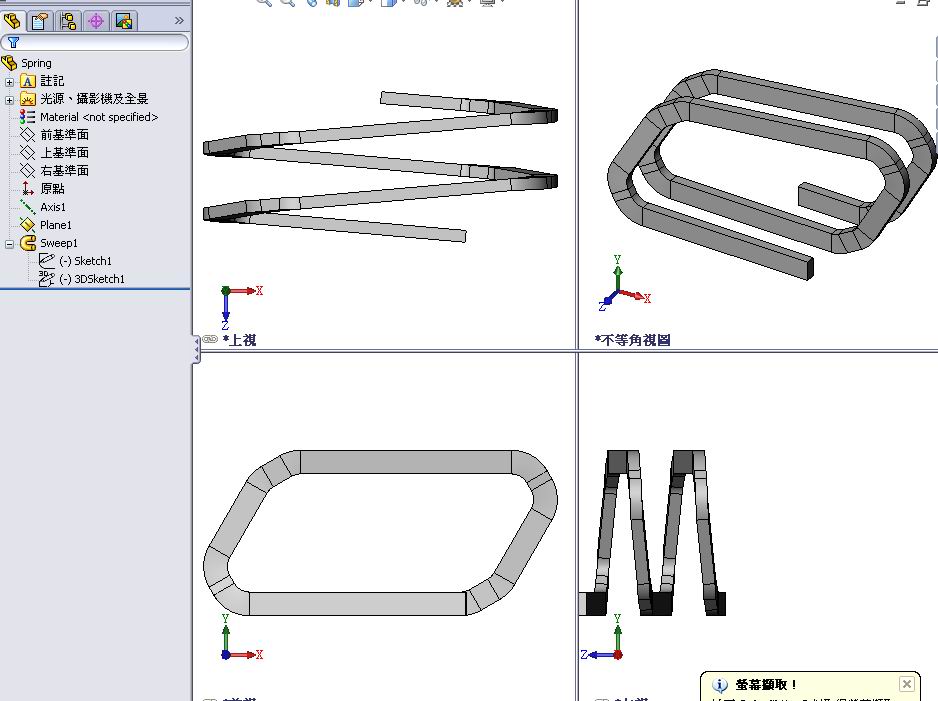

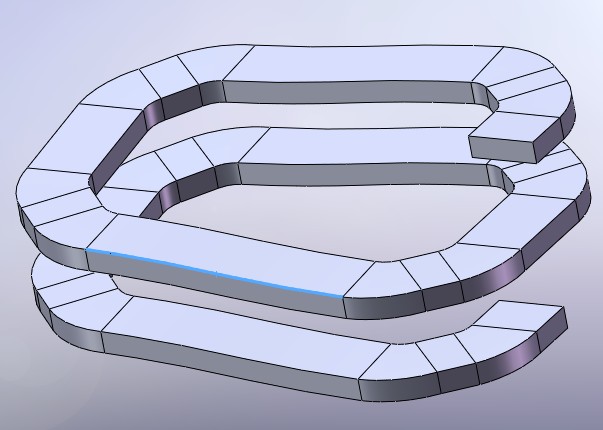

我先前也按照同样的方法做过，结果却得到下面的怪胎！
下图前一个是用中心线，后一个用引导线。
不知道是不是版本的问题？我是SW2008。

[ 本帖最后由 zzshuang 于 2009-3-27 08:48 编辑 ]

danilso · 发表于 2009-3-27 08:51:25

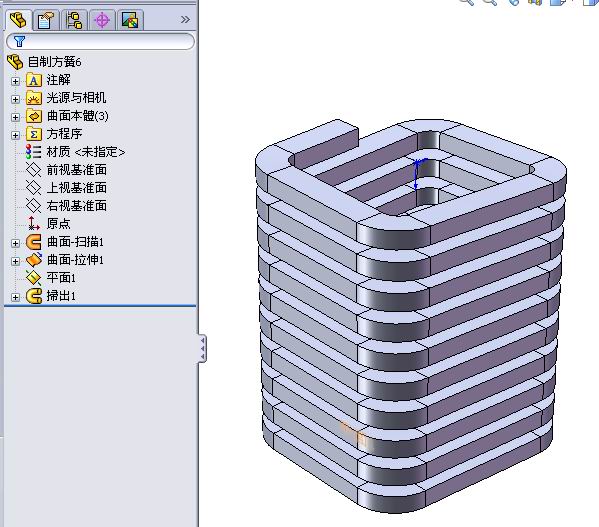

扫出过程中截面发生翻转的方形彈簧

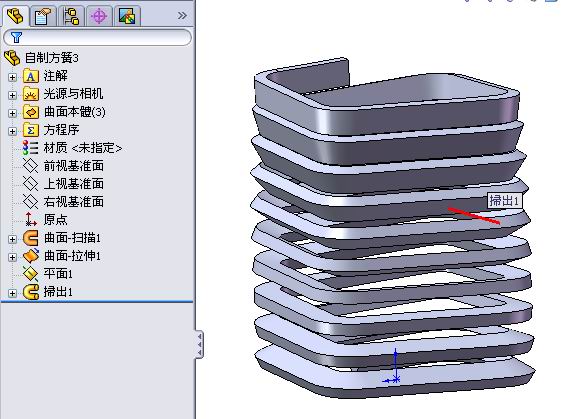

扫出过程中截面发生不翻转的方形彈簧

生机昂扬 · 发表于 2009-3-27 08:52:57

楼上的都很好哦

ihihhko521 · 发表于 2009-3-27 09:25:14

怎么一个样呀，什么原因

zzshuang · 发表于 2009-3-27 10:08:23

看来高手还是高手！
只是不明白为啥使用螺旋线时没有问题，用直线就会出问题？

yangzhi125 · 发表于 2009-3-27 10:17:37

原帖由 zzshuang 于 2009-3-27 08:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 \4 U9 N7 X$ j% ?
谢谢你！" [: j( W' d1 `; X
我先前也按照同样的方法做过，结果却得到下面的怪胎！5 G. G1 `& p( A
下图前一个是用中心线，后一个用引导线。) p P- y# M f O& X# G* S$ i
不知道是不是版本的问题？我是SW2008。

你的这个可能是由于先点击放样特征再选择轮廓和中心线造成的
这样它就自动生成了一个引导线
这个就造成了怪胎

你可以试试先选中三个草图再点击放样特征试试
或者是点击放样特征之后先选中心线再选轮廓试试
这样的话应该就不会自动生成那个多余引导线的

yangzhi125 · 发表于 2009-3-27 10:18:47

原帖由 danilso 于 2009-3-27 08:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ w9 U+ G$ {3 B6 o- X7 H
扫出过程中截面发生翻转的方形彈簧
2 C; E! C, ? N B$ w- Z# @ g1230119
! e. y |5 X4 z! |) I) v6 ?3 q0 f8 a3 C3 E* i$ _% r' i

& w; J+ G- ~5 b" C
" J" P. f( z0 @5 Y1 p扫出过程中截面发生不翻转的方形彈簧
" j' j; t# G0 A( [7 }4 p! M" W9 w+ f! e" @. c8 ^0 p
1230118

大师您好
好久不见了

yangzhi125 · 发表于 2009-3-27 10:27:47

原帖由 zzshuang 于 2009-3-27 08:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 r7 n9 |. c2 T2 F1 D8 [5 z5 E6 u谢谢你！9 g9 A" c7 K3 U* n Y: M9 `: Y) k
我先前也按照同样的方法做过，结果却得到下面的怪胎！2 P' B: K# q0 G' k" `$ {
下图前一个是用中心线，后一个用引导线。
! E: c3 }4 G( D( O/ N3 E8 A% F6 @不知道是不是版本的问题？我是SW2008。

你的问题很可能就是在这里


yangzhi125 · 发表于 2009-3-27 10:28:54

原帖由 zzshuang 于 2009-3-27 10:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- e/ x. ?9 B# T- }/ T看来高手还是高手！, W7 Z" i. ?) p! k3 j
只是不明白为啥使用螺旋线时没有问题，用直线就会出问题？

螺旋线和直线应该多少会有点区别的
你的直线不是特别细致的话应该是达不到螺旋线的那种程度的

zzshuang · 发表于 2009-3-27 11:04:33

原帖由 yangzhi125 于 2009-3-27 10:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 r: |# _8 q0 J6 d

. A! ^7 o/ k9 I) k* }4 Z5 u. Y
! F) @3 U- K' z! I) A a) l* l/ E/ z% e6 q p0 e5 g. A
你的问题很可能就是在这里+ f) b! l5 X& q) n. E8 m T" {# X) y

$ \+ ]. E$ Q/ O1 A- R* J' ~& J1230221

谢谢你的指教，问题确实在这里，我将点的位置移动后就正常了。
在没有引导的时候放样，我知道点的位置很重要，会特别小心选择；有引导线后就无所谓了。
看来这里的中心线还是和引导线不一样！

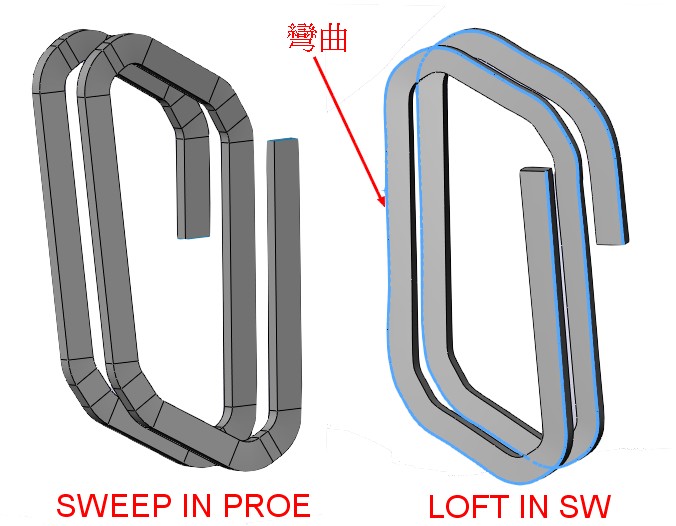

另外，和掃出不同，放樣后邊緣明顯發生了彎曲。
不知道用扫出的方法能否做出来？

[ 本帖最后由 zzshuang 于 2009-3-27 11:57 编辑 ]

danilso · 发表于 2009-3-27 11:24:43

掃出沒什麼問題啊!不知你要求是什麼?

zzshuang · 发表于 2009-3-27 12:00:19

我要求的就是你給出的結果呀！
但我為啥得不到？其中到底有什么奧妙？
請指教！

zzshuang · 发表于 2009-3-27 14:11:51

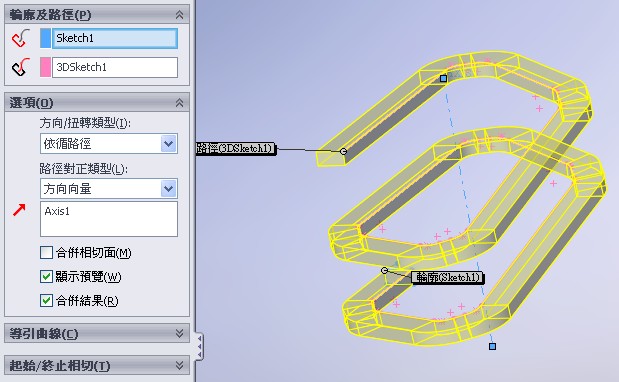

我知道解決方法了：只需要在設置一個方向向量就可以了。

ihihhko521 · 发表于 2009-3-27 14:58:40

这样子算不算画出来了。
