[讨论] 怎样精确定位来自文件的图纸

[复制链接]
发表于 2009-3-25 13:22:18 | 显示全部楼层 |阅读模式 来自: 中国山东青岛

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我在电子图版中用描点的方式绘制的图形 导入到proe草绘里 怎样使坐标系与草绘坐标系重合  请高手帮忙????  v. P1 |: F  i
发表于 2009-3-25 13:27:19 | 显示全部楼层 来自: 中国香港

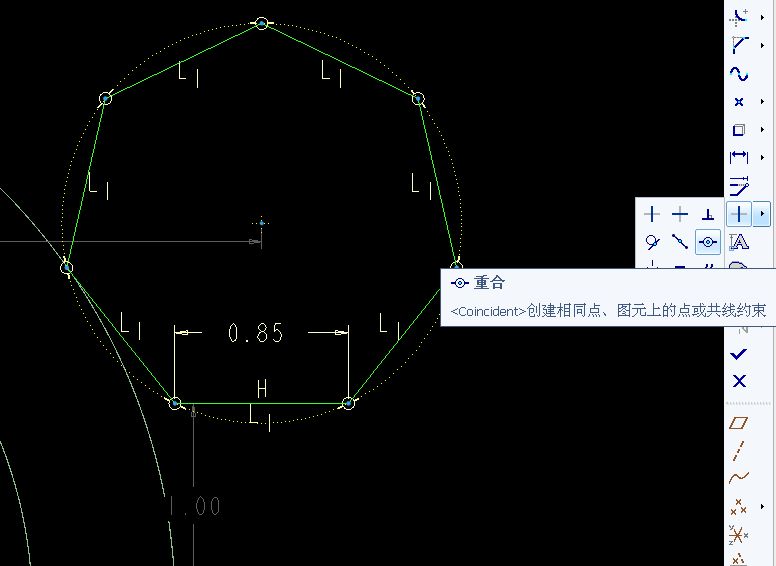

使用约束可将导入的图形定位。

评分

参与人数 1三维币 +2 收起 理由
xinyazhu + 2 应助

查看全部评分

发表于 2009-3-25 13:32:05 | 显示全部楼层 来自: 中国广东肇庆
确定后再用约束啊!

评分

参与人数 1三维币 +3 收起 理由
xinyazhu + 3

查看全部评分

 楼主| 发表于 2009-3-25 13:34:00 | 显示全部楼层 来自: 中国山东青岛

回复 3# 3911815 的帖子

用约束图形就变形了 不知道怎么回事
 楼主| 发表于 2009-3-25 13:38:11 | 显示全部楼层 来自: 中国山东青岛

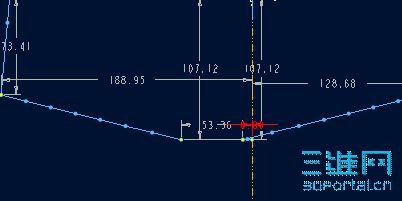

2009-03-25_133626.png , u7 Z2 R9 M: ]7 `8 }7 n
此处约束之后就断开了  用相同点约束也不行
头像被屏蔽
发表于 2009-3-25 14:05:12 | 显示全部楼层 来自: 中国广东佛山
提示: 作者被禁止或删除 内容自动屏蔽
头像被屏蔽
发表于 2009-3-25 16:18:55 | 显示全部楼层 来自: 中国浙江湖州
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2009-3-25 16:39:31 | 显示全部楼层 来自: 中国上海
:lol: :lol: :lol:
) A5 E- d0 B$ w2 F7 U
9 i6 Y# G) L" S1 I. f这个问题也许我能帮你解决  ?; p" s4 g( a' ?5 {* b( D7 ^! `8 a

( f& u- J$ \. L/ c, e, a5 M不过我试验过的是用AUTO CAD   ,  想来CAXA也是一样的。给你说下方法,你试下。
" t* t4 P1 t" K% r, b- J( `8 }! H
+ d6 S6 Z$ Q$ z5 Y/ Q' G+ T+ F那就是,很简单的。   你在CAXA中描图时,把你的坐标点设为  CAXA的零点,,这样就成了。。。。& l1 A9 \* C5 K7 h$ N; N5 b9 ~
9 V! j3 }; G" d  y# X
===================================================================" x' O8 R- M; `; \* K
你牛,以前我都是直接导进去的,没有在草绘中导过,今天又向你学一招。。
, r8 C: h4 A! U- ]6 L4 v# F7 @4 J2 b; @  w( D: u1 j

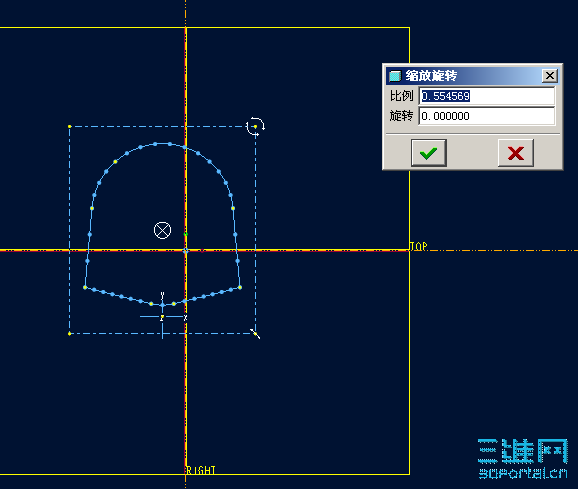

先说下自己的意见:你要在电子图板中把你画的图的几何中心设为零点 ,这样再导就OK了(把中间的那个圆中带叉 的东西移动到PROE原点处,它会自动捕捉的)。。。) B1 T& _5 U3 t/ [- \/ N" q
0 w$ B- Q5 {0 `% p& c- y3 _" q9 T
而直接导也是这样的,只是PROE默认的把你导入的二维图放在了FRONT平面上,比例是一比一。/ T2 S, @  I0 P1 s. u  U
: Y! |  d( t; a# I( H
自己试下。。。有结果发上来分享。。。. t' `! B$ |- {8 q+ p3 \; a
, F8 _) @$ P0 k! t% ?
[ 本帖最后由 书剑飘零 于 2009-3-25 17:05 编辑 ]
