[已解决] 关于弹簧的绘制问题

[复制链接]
发表于 2009-3-16 08:49:03 | 显示全部楼层 |阅读模式 来自: 中国福建厦门

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

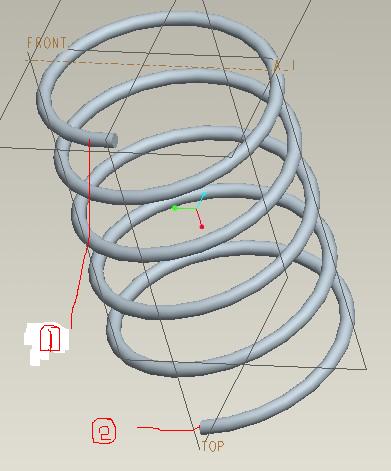

[]我们正常在用的弹簧有半圈是平的,与轴线成90度6 I5 m! J5 ?* A/ S: I$ W' e
我们用螺旋扫描做出来的图形均是斜面,应该怎么操作呢?
' Q4 B7 k; s0 j4 E
: N- A' y% H. }9 S4 H5 Q2 [) C% O8 w  |: K' s; e* x; ^/ u  d
PART图档不能上传?

025.zip

85.97 KB, 下载次数: 12

发表于 2009-3-16 08:56:39 | 显示全部楼层 来自: 中国上海
一个拉伸切剪就好

评分

参与人数 1三维币 +3 收起 理由
专利 + 3 应助

查看全部评分

发表于 2009-3-16 09:17:27 | 显示全部楼层 来自: 中国浙江宁波
拉个面切出来不就ok了

评分

参与人数 1三维币 +2 收起 理由
专利 + 2 应助

查看全部评分

发表于 2009-3-16 09:20:25 | 显示全部楼层 来自: 中国河北邢台
弹簧的两端要做出压缩圈(螺旋扫描的轨迹线给三段直线)。
, m9 s* j, O* T/ ~然后分别对两端作拉伸切除。

评分

参与人数 1三维币 +4 收起 理由
专利 + 4 应助

查看全部评分

发表于 2009-3-16 09:37:20 | 显示全部楼层 来自: 中国香港
楼主你说的意思是中间的螺旋圈是斜的吧?; A* v; e# X& ]6 z* l6 Y. Q
如果是这样,那是因为你的扫描轨迹的尺寸与螺距尺寸不对,你需要调节轨迹尺寸或螺距尺寸才可以。

评分

参与人数 1三维币 +4 收起 理由
专利 + 4 应助

查看全部评分

发表于 2009-3-16 10:06:32 | 显示全部楼层 来自: 中国江苏苏州
不太明白,新人学习一下啊
发表于 2009-3-16 14:40:24 | 显示全部楼层 来自: 中国北京
我想到的是拉个面切掉
发表于 2009-3-16 15:04:57 | 显示全部楼层 来自: 中国浙江舟山
应该是你的扫描轴线偏离基准所致,约束一下你的扫描轴线

评分

参与人数 1三维币 +4 收起 理由
专利 + 4 应助

查看全部评分

发表于 2009-3-16 17:25:34 | 显示全部楼层 来自: 中国四川成都
向大家学习了哈: w" \$ h( U5 b, H! i1 d: G
( T) g! I/ y: M) t8 h, s
平时没仔细画过的
 楼主| 发表于 2009-3-16 18:31:01 | 显示全部楼层 来自: 中国福建厦门
原帖由 guangwen_d 于 2009-3-16 09:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" x* Q& _( ^; X. e) e# E弹簧的两端要做出压缩圈(螺旋扫描的轨迹线给三段直线)。
, F, b( t$ G- q% n1 a然后分别对两端作拉伸切除。
9 m1 r  m, `3 p  v/ l

  {4 l5 I7 B- [) S! v! ]8 |3 N
9 G# C% I6 d$ R+ [弹簧的两端要做出压缩圈(螺旋扫描的轨迹线给三段直线)。不知道要怎么操作(是绘制轨迹线的时候绘制三段直线吗?)我做完后切除还是一样!能不能帮忙做个图档上传呢!让我好好学学!(搞了半天现在才知道这叫弹簧两端的压缩圈,呵呵!长见识了)
 楼主| 发表于 2009-3-16 21:37:20 | 显示全部楼层 来自: 中国福建厦门

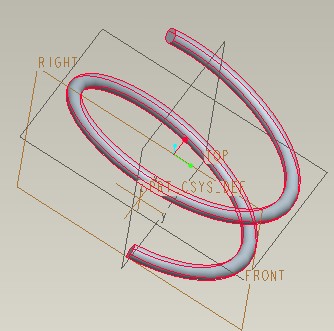

就是要做成像这样的,两端要有半圈的压缩圈!5 f# H. A. W/ _6 S1 C6 G$ }
请大侠指点下?
发表于 2009-3-16 22:29:37 | 显示全部楼层 来自: 中国辽宁沈阳
加油 顶一下
发表于 2009-3-17 09:50:52 | 显示全部楼层 来自: 中国河南郑州
使用可变节距螺旋扫描,将扫描轨迹分成三段,轨迹两端节距小,中间大,然后再使用拉伸实体剪切压并两端即可!使用可变节距螺旋扫描,
发表于 2009-3-17 10:05:12 | 显示全部楼层 来自: 中国河南郑州

弹簧的制作范例(见附件)

使用可变节距螺旋扫描,将扫描轨迹分成5段,轨迹两端节距小,中间大,然后再使用拉伸实体剪切压并两端即可!使用可变节距螺旋扫描,

tanhuang.prt.rar

374.08 KB, 下载次数: 88

评分

参与人数 1三维币 +5 收起 理由
专利 + 5 应助

查看全部评分

 楼主| 发表于 2009-3-17 18:35:55 | 显示全部楼层 来自: 中国福建厦门
原帖由 sibnia 于 2009-3-17 10:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- B2 D. X6 E. ?' U+ W4 K! W使用可变节距螺旋扫描,将扫描轨迹分成5段,轨迹两端节距小,中间大,然后再使用拉伸实体剪切压并两端即可!使用可变节距螺旋扫描,

; K* i* s7 l/ w- ~) P  E  Z, E/ l% I) J
谢谢你,可是我的打不开你的图档啊,我的是2.0版!郁闷啊!
& N' V6 o$ r- ^+ H. f) u有没有谁帮忙传个2.0版的图档。
发表于 2009-8-11 17:43:41 | 显示全部楼层 来自: 中国广东东莞

请问,两端并拢的弹簧怎么画?

请问,两端并拢的弹簧怎么画?
