这样的剖面图怎么做

sxbd1974 · 发表于 2009-3-8 18:54:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

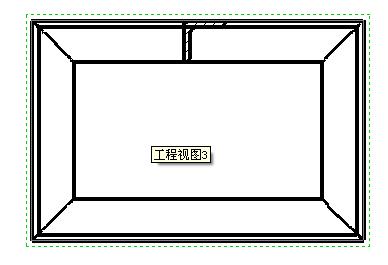

这样的剖面图在SW里面怎么做

sxbd1974 · 发表于 2009-3-8 19:09:06

在线等结果

thk73 · 发表于 2009-3-8 19:30:28

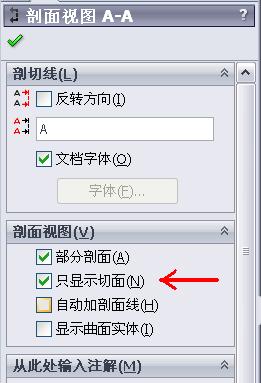

勾选图示项

陶孝鹏 · 发表于 2009-3-8 19:44:28

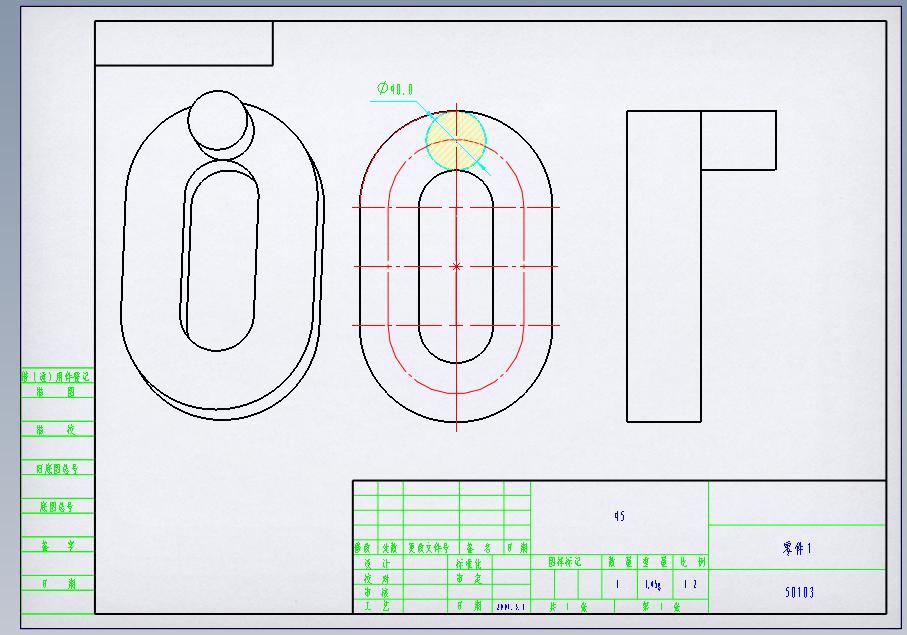

不清楚你要的是不是这样的结果？

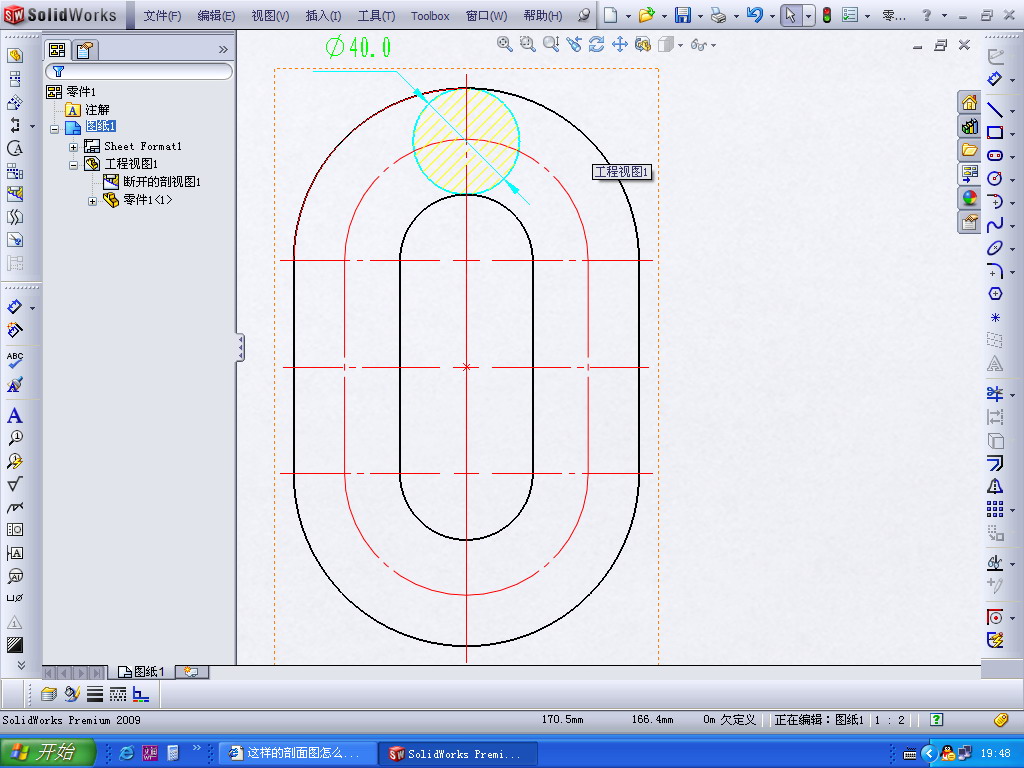

ziliangmo · 发表于 2009-3-8 19:50:59

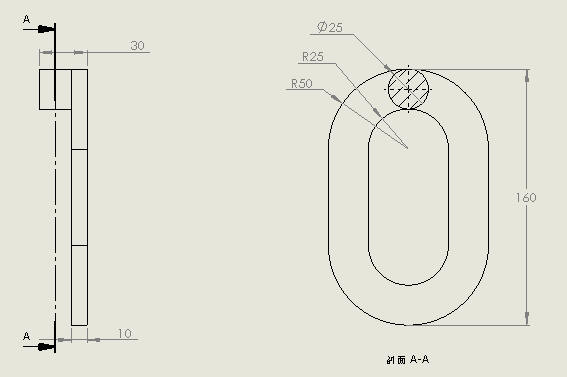

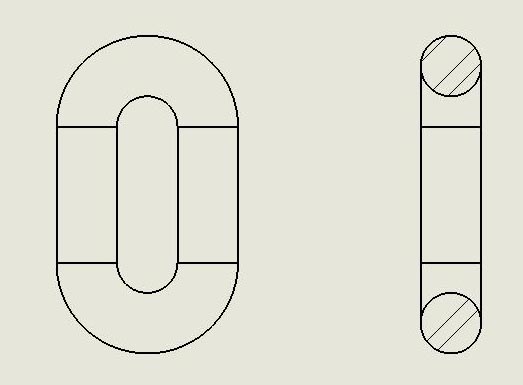

这样行吗？

ziliangmo · 发表于 2009-3-8 19:58:26

再给你看看全局

lujungg · 发表于 2009-3-8 20:16:46

:lol: 学习了

fushuixiu · 发表于 2009-3-8 20:38:14

可以是可以，就是将二张视图（一张主视图、一张剖面图）垂直对齐就可以了。就是不知道如何将剖切符号隐藏。要是能隐藏就好了！

sxbd1974 · 发表于 2009-3-8 20:43:04

原帖由 fushuixiu 于 2009-3-8 20:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 Q1 _6 }4 b$ B, l4 c可以是可以，就是将二张视图（一张主视图、一张剖面图）垂直对齐就可以了。就是不知道如何将剖切符号隐藏。要是能隐藏就好了！

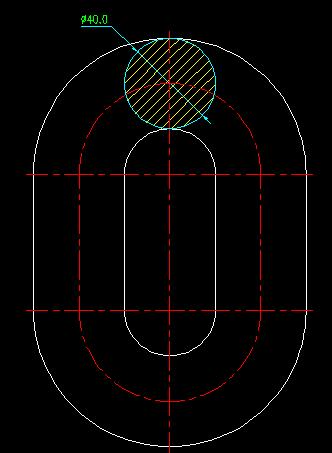

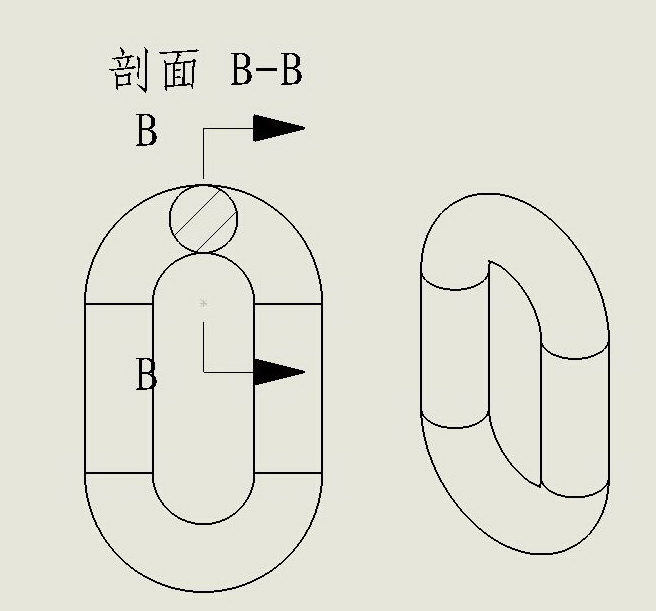

如果能隐藏剖切符合就是这样的效果，

sxbd1974 · 发表于 2009-3-8 20:44:05

[quote]原帖由 ziliangmo 于 2009-3-8 19:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif
你这个不是真正的剖切图，我的本意是圆环形状，剖切显示直径

[ 本帖最后由 sxbd1974 于 2009-3-8 20:46 编辑 ]

春上秋下 · 发表于 2009-3-8 21:32:44

可以啊。不错，又学了一招，谢谢啊

zhaowenzhu · 发表于 2009-3-8 21:35:34

这样的剖面图,在SW里面能做

[ 本帖最后由 zhaowenzhu 于 2009-3-9 09:27 编辑 ]

ziliangmo · 发表于 2009-3-9 00:08:02

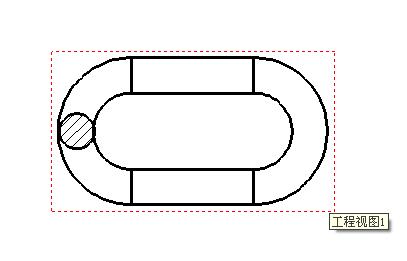

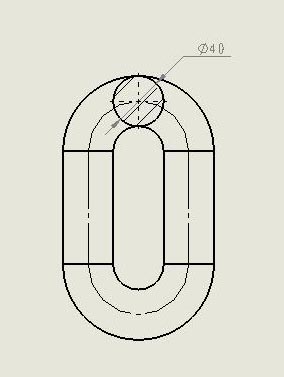

开始没理解楼主的意思，我还以为楼主要实现autocad那种丰富的颜色设置，要达到楼主的要求很容易，再看下图，本人用sw7年了，从来都是用sw出工程图，这点小问题应该好解决

sxbd1974 · 发表于 2009-3-9 07:38:34

原帖由 ziliangmo 于 2009-3-9 00:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ k# ?. x; F7 j+ M* f) z开始没理解楼主的意思，我还以为楼主要实现autocad那种丰富的颜色设置，要达到楼主的要求很容易，再看下图，本人用sw7年了，从来都是用sw出工程图，这点小问题应该好解决

能告诉我们是怎么作的吗?你该不是手动添加的园,然后手动添加的剖面线吧

shubinf · 发表于 2009-3-9 08:13:14

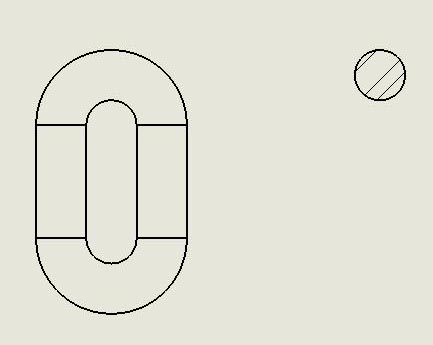

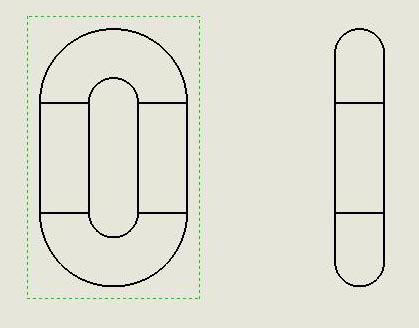

生成一张主视图和左视图,将左视图做成断开的剖面图,再剪裁左视图到想要的形状,最后合在一起,

[ 本帖最后由 shubinf 于 2009-3-9 08:25 编辑 ]

sxbd1974 · 发表于 2009-3-9 08:19:58

原帖由 shubinf 于 2009-3-9 08:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# z5 }. Z5 B8 ~8 H' T D, d生成一张主视图和左视图,将左视图做成断开的剖面图,再剪裁左视图到想要的形状,最后合在一起,

估计14楼不是这么作的吧,我想知道正规的怎么作

jsjy-wgz · 发表于 2009-3-9 08:29:50

先作只显示剖面形状的剖面视图，然后拖动动到合适位置，再隐藏剖面符号。可行吗？

sunrays110 · 发表于 2009-3-9 09:31:23

像这种情况，如果要简单，就直接在剖面的位置画个圆吧，然后加上区域剖面线填充。

sxbd1974 · 发表于 2009-3-9 09:37:01

原帖由 jsjy-wgz 于 2009-3-9 08:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 W. g) H0 L" n3 m4 x1 S
先作只显示剖面形状的剖面视图，然后拖动动到合适位置，再隐藏剖面符号。可行吗？

剖面符号如何隐藏呀

hahap · 发表于 2009-3-9 09:44:24

原帖由 sxbd1974 于 2009-3-9 09:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ ^0 X+ j2 H, G7 V1 J6 x/ w' A
剖面符号如何隐藏呀

做剖面却不要剖面符号？

这算正规的图纸？

扫街 · 发表于 2009-3-9 10:52:03

提示: 作者被禁止或删除内容自动屏蔽

chenjun520601 · 发表于 2009-3-9 10:55:48

原帖由 hahap 于 2009-3-9 09:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ i2 Y: b4 {4 a2 l
3 a+ a0 T+ y# m# l" C/ |4 L f
/ S: W$ \" n1 ?7 N! H( O
做剖面却不要剖面符号？& p! r+ [1 d& y' T2 f) ]) `
# W6 F4 c, n4 O d# s1 k
这算正规的图纸？

他的意思应该是把BB和那两个箭头隐藏了！

zhaowenzhu · 发表于 2009-3-9 11:01:21

不要把软件要求的太高，其实在绘图要求中也是画的某一位置的剖面，只不过画到相应位置来表达。

shubinf · 发表于 2009-3-9 12:00:33

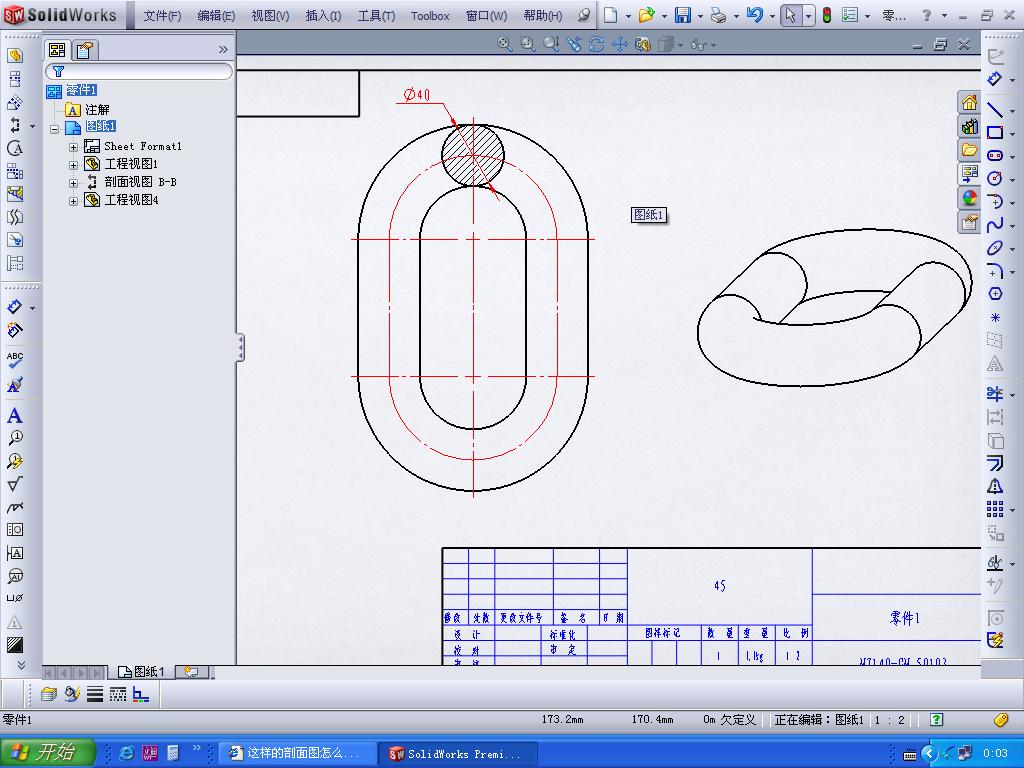

楼主可以看一下14楼的结构树,相信所有的人都一目了然了,
他的剖面视图B-B去哪儿呢?嘿嘿

sxbd1974 · 发表于 2009-3-9 12:34:03

原帖由 chenjun521208 于 2009-3-9 10:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 k" \3 k% C, h0 T8 F0 c& x# g7 P
$ ~3 z$ h; B. _. L8 H
他的意思应该是把BB和那两个箭头隐藏了！

理解万岁
