外螺纹的画法图列

3km · 发表于 2009-3-4 16:13:39

您需要登录才可以下载或查看，没有帐号？注册

x

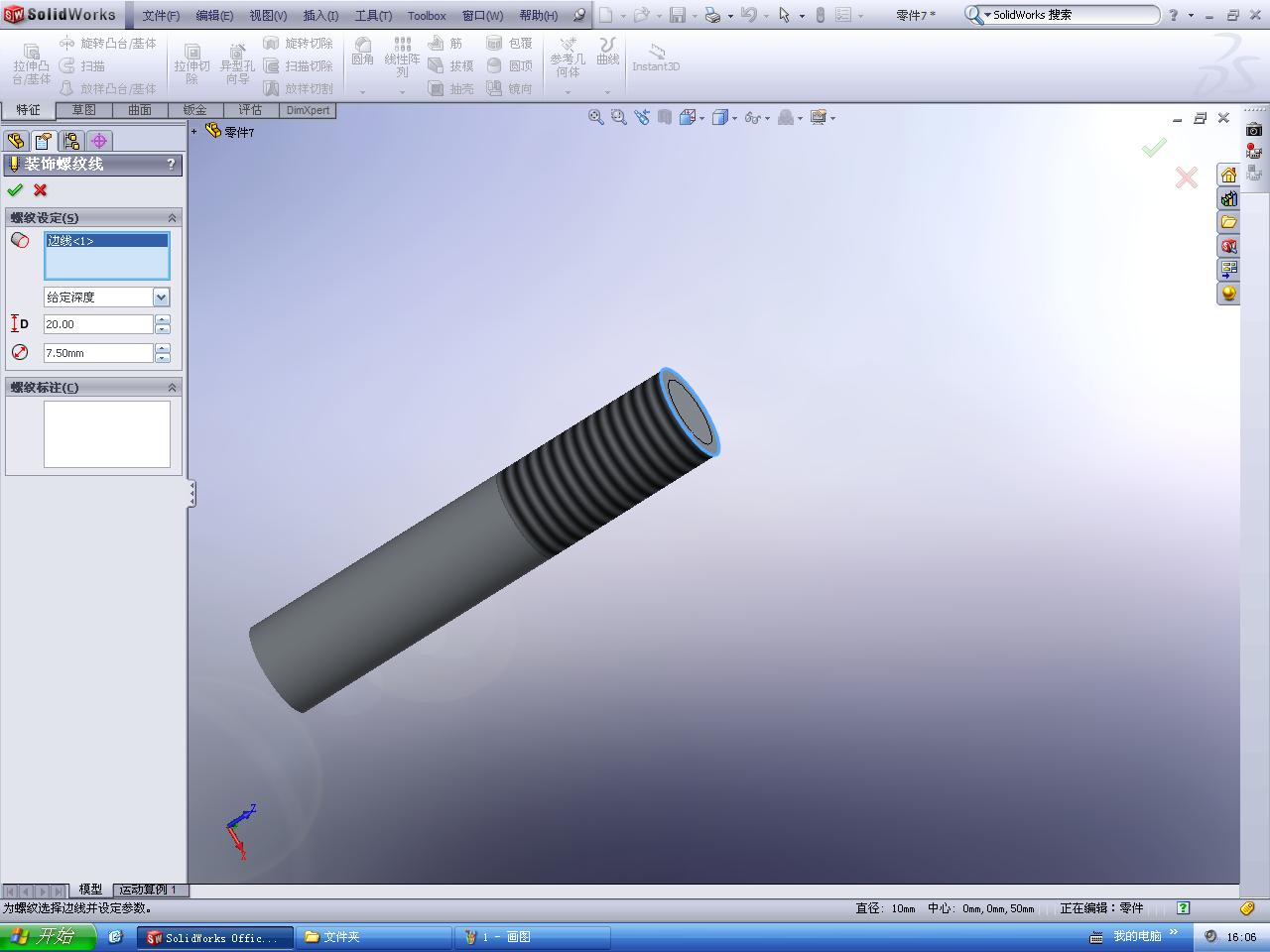

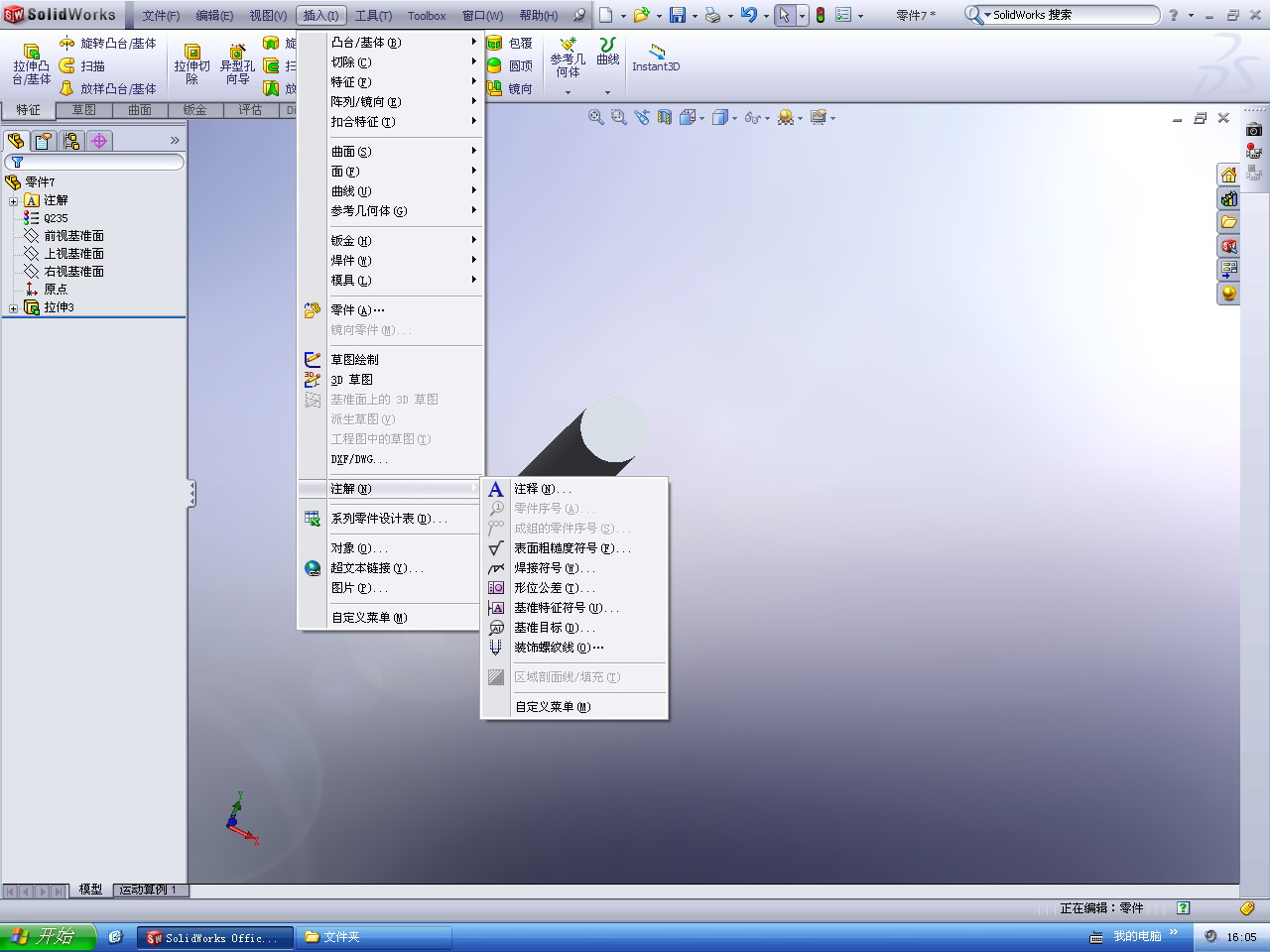

看到很多人不知道基本外螺纹的画法，特贴此图，如果觉得有用，就up 一个

xuxinzhi2006 · 发表于 2009-3-4 16:27:17

这是sw工具盒内的东西啊？

wwwzzzvvv · 发表于 2009-3-4 16:50:53

不就是装饰螺纹线吗？有什么大惊小怪的呀，晕！

li2l8 · 发表于 2009-3-5 14:46:10

这样子啊！用到内螺纹不行吗？

daniel5555 · 发表于 2009-3-5 14:47:07

不错不错···呵呵··值得学习··

look1014 · 发表于 2009-3-5 15:12:21

)2*( )2*( )2*( 我也能做个啊！！！呵呵，用同样的方法还能做出个内螺纹的呢，)2*(

装饰螺纹线

hnsszg · 发表于 2009-3-5 18:50:47

提示: 作者被禁止或删除内容自动屏蔽

kingzc38 · 发表于 2009-3-6 08:19:48

别人可能指的是用扫描切除方法做外螺纹。装饰螺纹线太简单了。

lizujun1975 · 发表于 2009-3-6 09:50:27

用扫描切除太占用资源了，还是用装饰螺纹线比较简单。

dragon520 · 发表于 2009-3-10 21:03:23

呵呵，大家讨论的螺纹画法指的是真实的表示出来，不是说用装饰螺纹线。不过要是要求不严的话，出图时用这个很方便的。扫描切除画螺纹主要是收尾

zhantch08 · 发表于 2009-3-10 21:22:09

哈哈，只是装饰螺纹线。

myenglish · 发表于 2009-3-10 21:57:50

支持一下，学习了

时光刀 · 发表于 2009-3-10 22:03:34

不错不错支持一下

姚成枫 · 发表于 2009-3-11 14:11:56

也来支持一下学习学习

rz_yang · 发表于 2009-5-13 09:59:02

三人行必有我师！

wsh710904 · 发表于 2009-5-13 11:12:32

不错不错！学习一招！谢谢

rz_yang · 发表于 2009-5-15 17:25:07

装饰螺纹线怎么使啊？

lilong2661 · 发表于 2009-5-16 08:49:03

那美标的锥螺纹呢,外螺纹怎么就没有像内罗纹那样用异型孔的方法呢?太遗憾了.SOLIDWORKS 的一大缺陷

xuxinzhi2006 · 发表于 2009-5-16 08:58:49

这是画外螺纹最简单的办法。楼主以此出过工程图纸的吗？效果又是如何呢？谢谢！

yaochunmei · 发表于 2009-5-26 08:09:38

装饰螺纹好象是有大小限制的吧

gas_turbine · 发表于 2009-5-26 08:23:07

学到了东西，谢谢楼主。

草原飞鹰 · 发表于 2009-5-26 12:42:25

这是装饰螺纹线，不是扫描切除的螺纹

goudong203 · 发表于 2009-5-26 18:05:57

郁闷,,,,,,,,,,,,,不就是螺纹装饰线吗????????????

我还以为有什么呢~~~~~~~~~~~~~~~~~~~~

我还以为是按照螺丝的国标扫描切除的呢~~~

快手鑫缘 · 发表于 2009-6-15 23:56:14

不错，好好学习。
