如何使模型中的草图也可在工程图中显示?

huangjiuy · 发表于 2009-2-26 15:39:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何能将模型文件中的草图在工程图中也可显示出来?

[ 本帖最后由 msyanzi 于 2009-2-27 16:08 编辑 ]

msyanzi · 发表于 2009-2-26 16:54:08

什么意思啊？三维模型的草图在工程图中有什么用？？？

ymgwx · 发表于 2009-2-27 08:32:52

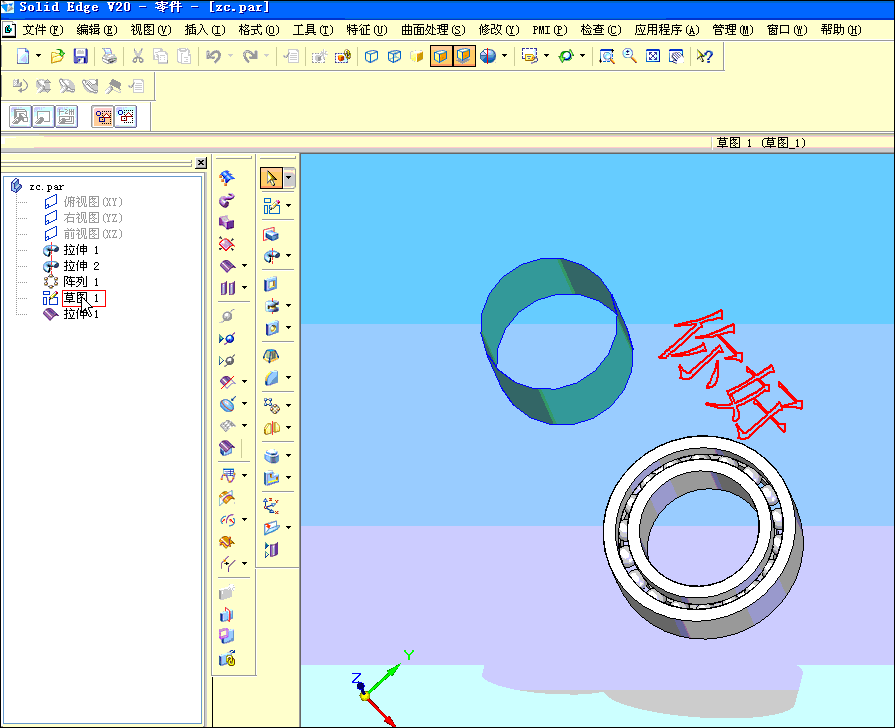

工程图中不仅可以显示草图，而且可以显示曲面，做了个gif，楼主看看

msyanzi · 发表于 2009-2-27 16:07:58

谁能讲一下，草图转到工程图用什么作用？

huangjiuy · 发表于 2009-2-27 17:15:02

原帖由 ymgwx 于 2009-2-27 08:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ X! l, H& H0 H+ @" [* K7 L7 F工程图中不仅可以显示草图，而且可以显示曲面，做了个gif，楼主看看
- Y: s* I* c8 |8 |& ?! ?1190954

谢谢你,我在这个界面找了一下,可没找对地方

我会了,谢谢你.

huangjiuy · 发表于 2009-2-27 17:18:47

原帖由 msyanzi 于 2009-2-27 16:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 y& q3 c0 ]3 |1 z谁能讲一下，草图转到工程图用什么作用？

版主这样刨根问底,倒让我不好意思了

我只是想偷懒

,只表达出路径就行了,
同时也让文件小一点,要不我的电脑就动不了了.

[ 本帖最后由 huangjiuy 于 2009-2-27 17:30 编辑 ]

hjhuajun · 发表于 2009-2-28 21:26:46

草图转到工程图里就可以打印出来了，在模型里好像打印不了。

heyantian · 发表于 2009-3-1 08:18:44

有些结构确实用草图表达一下就可以了（有些也无法用真正的特征来表达），这样的话到工程图中就可以把草图形状给纳入，而不需再在工程图中手动去绘制了。
