如何自定义符号及其可变文本？

stnle · 发表于 2009-2-26 15:38:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

以proe的粗燥度符号为例，由于颠倒时文本方向不能自动调整，按照本版的方法设置有关选项（即sym_flip_rotated_text 设置为yes）后，有的图可以，有的图无论如何都不行。
有人建议自定义符号，这是个好办法，包括基准符号等要满足国标要求可能都需要自定义，可是搜遍本版，关于自定义符号及其可变文本描述性的语焉不详的居多，有实战意义的少，能按其方法做出来的还没发现，当然不排除本人资质愚钝，领会不了，无论如何请会的大侠指点迷津，不胜感激！

114669338 · 发表于 2009-2-26 16:23:45

选中想要改变的符号或尺寸文本右键属性里面有好多可以修改的比如尺寸公差文本符号及其他的属性。
这样可以解决楼主的问题！

stnle · 发表于 2009-2-27 08:54:37

你没有得到它

zhaohuijun76 · 发表于 2009-2-27 10:13:27

这个过程稍微复杂一些，我建议楼主找本proe绘图的书籍看看，里面一般都会有介绍啊。

zhanglili167 · 发表于 2009-2-27 19:00:57

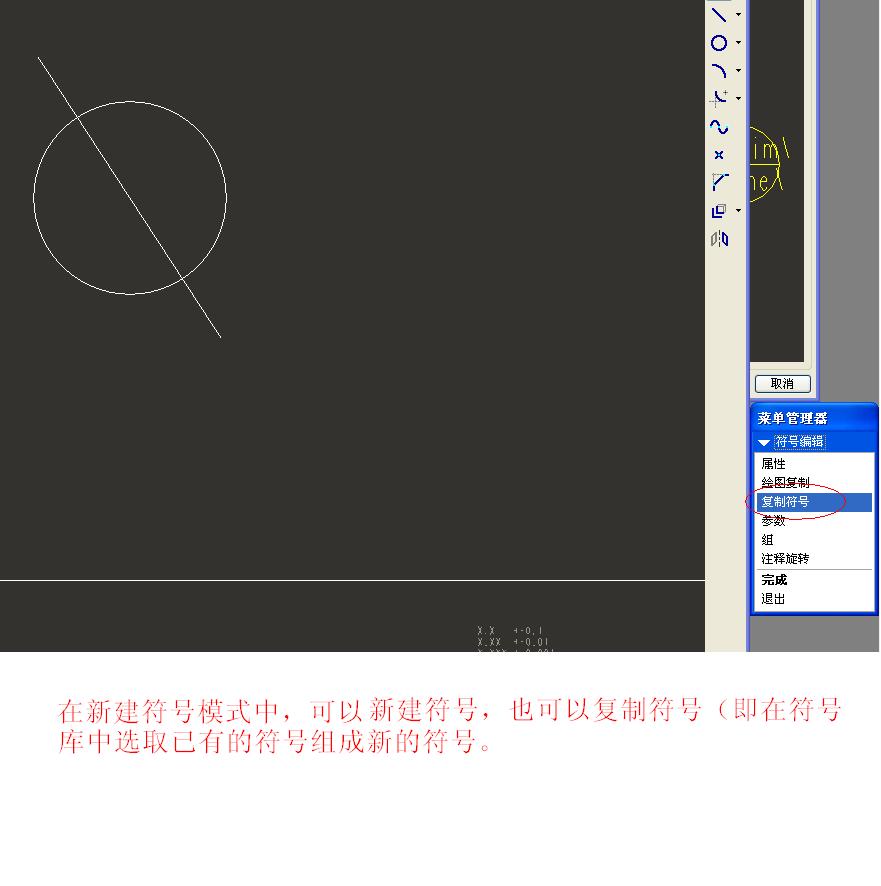

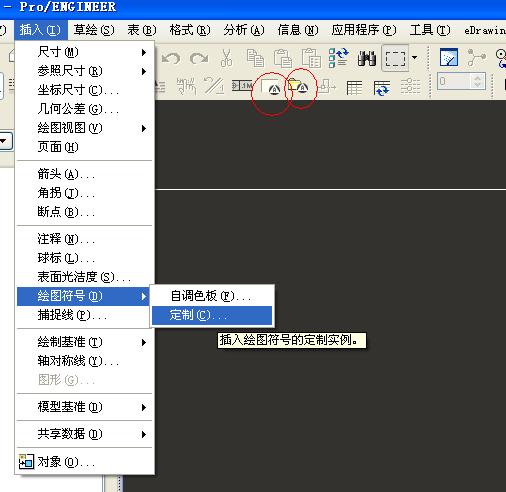

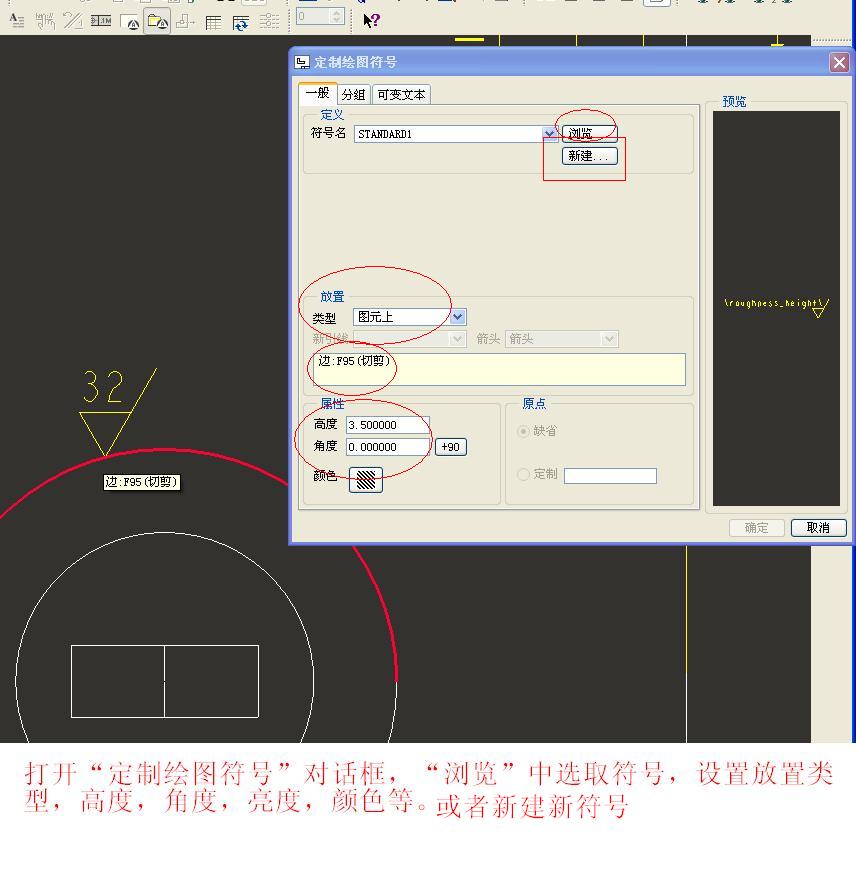

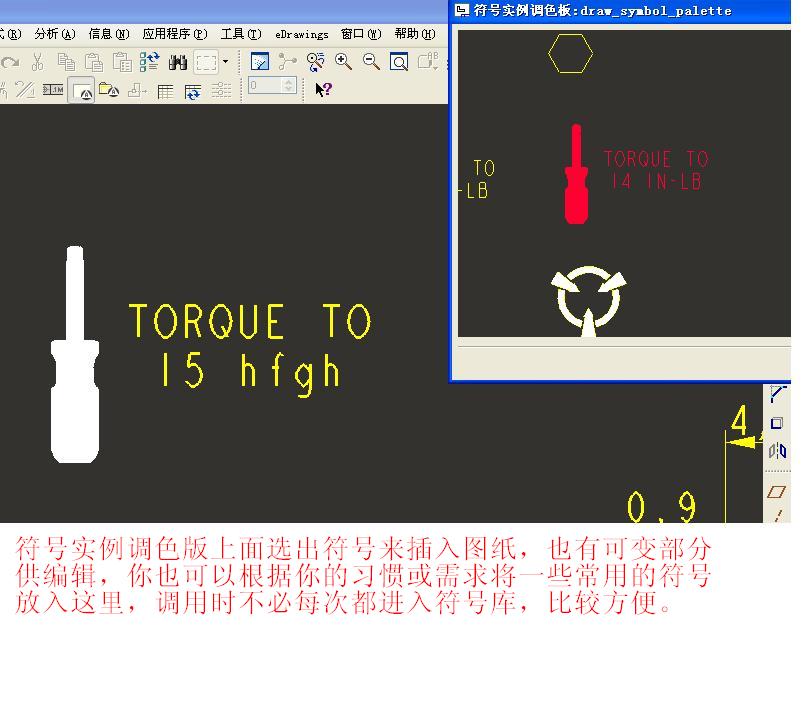

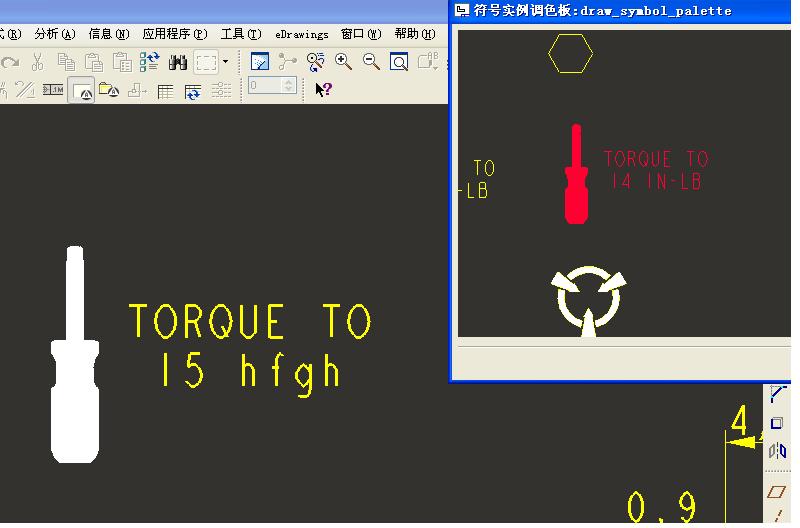

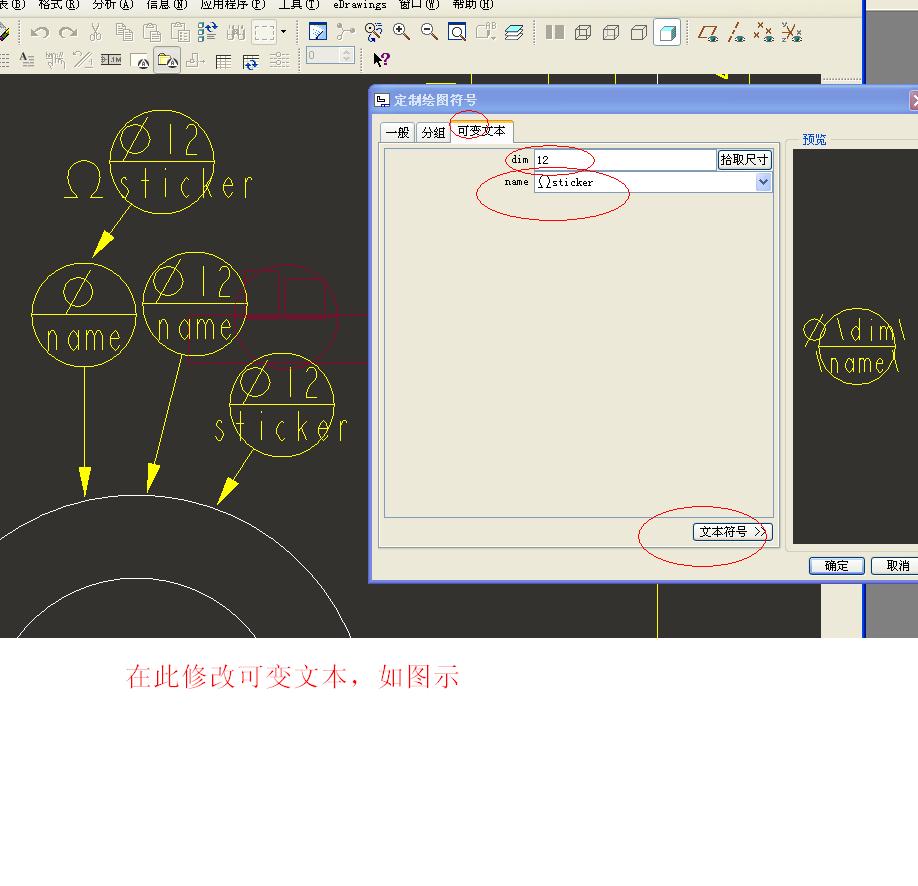

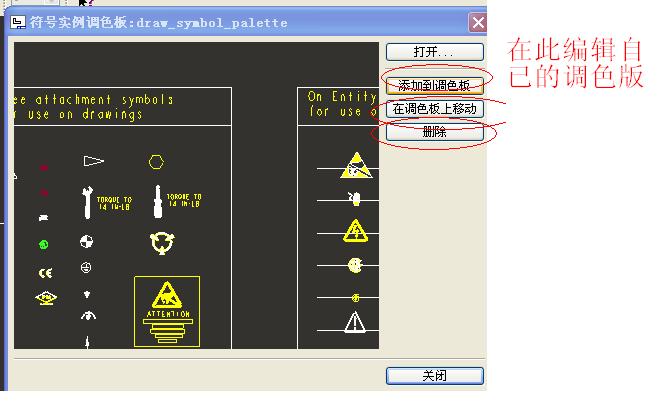

如下图可插入，编辑，及自定义符号。

zhanglili167 · 发表于 2009-2-27 19:02:18

如果看图不明白的请跟贴，我再解释说明

pqrs014 · 发表于 2009-2-27 19:33:01

提示: 该帖被管理员或版主屏蔽

stnle · 发表于 2009-3-6 16:02:32

我会做了呵呵，多谢

ri764328 · 发表于 2009-9-7 17:32:45

谢谢
但我还不会做,有点看不清

seafree101300 · 发表于 2009-9-13 09:30:55

谢谢,楼主,有详细的操作步骤吗

ycl20022003 · 发表于 2010-12-22 13:39:14

看不清楚晕
