[已解决] 在PROE工程图中,剖视图如何显示为实体模式?

[复制链接]
发表于 2009-2-25 11:50:10 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
在出图的时候,某些时候需要采用实体模式下标注轮廓尺寸给客人确实,可是我总是在剖切完后无法让它显示为实体模式
& Q6 h( R9 X6 a  a8 k+ y8 i+ w/ q- {: X
[ 本帖最后由 wz_111 于 2009-2-26 12:10 编辑 ]
image 1.png
发表于 2009-2-25 12:20:14 | 显示全部楼层 来自: 中国香港
没见过这种图纸
发表于 2009-2-25 12:33:54 | 显示全部楼层 来自: 中国四川成都
不明白楼主什么意思?+ y0 D8 @% G- O  w, o
实体模式?
发表于 2009-2-25 12:53:41 | 显示全部楼层 来自: 中国香港
在2.0以下的版本不可以达到这种效果,最多只能将视图线表示为三维的颜色。在3.0以上的版本都可以显示这种实体效果。: \9 l+ F: {% H3 F: P& Q

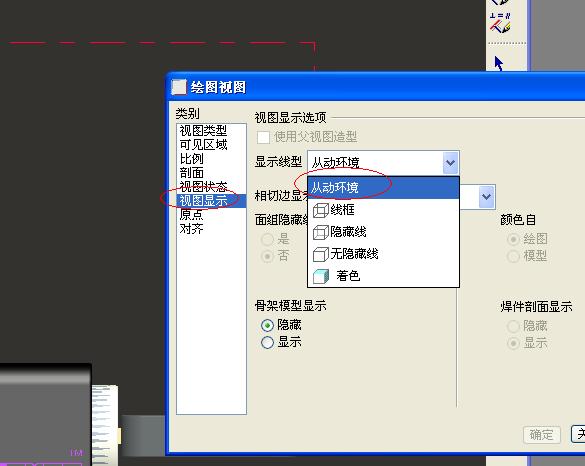

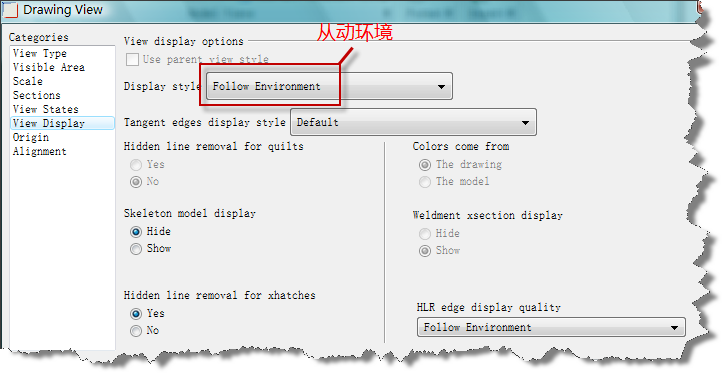

如下图,在视图属性对话框中,选择“视图显示”为“从动环境”就可以了。
& E% F1 k9 i$ H由于我举例的产品是我们公司的一款产品,我不能显不一个完整的视图给你,但从仅有的图你也可以看出其效果。3 D1 M! Y. Q, D8 o  S2 F( u' s
# s% R: p( N& Y2 ~, ?
[ 本帖最后由 zhanglili167 于 2009-2-25 12:59 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
xinyazhu + 3 应助

查看全部评分

 楼主| 发表于 2009-2-25 13:17:19 | 显示全部楼层 来自: 中国广东广州

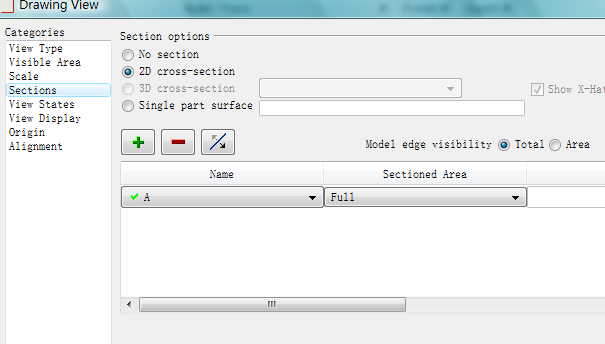

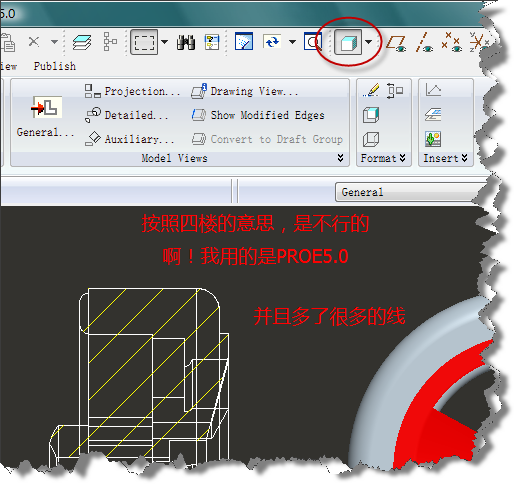

按照4楼的意思,我怎么也做不出来!0 B2 T* T+ X1 h7 S; [1 t. C
请看附件

评分

参与人数 1三维币 +4 收起 理由
xinyazhu + 4 应助

查看全部评分

 楼主| 发表于 2009-2-25 13:34:55 | 显示全部楼层 来自: 中国广东广州

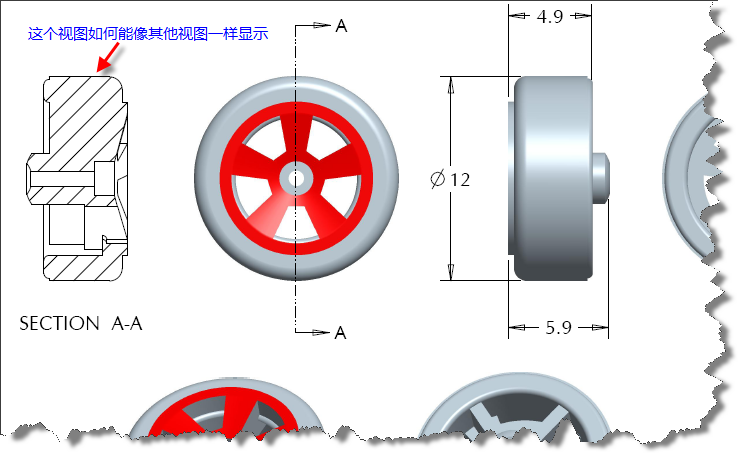

我想达到实体模式的那种,正如6楼那位兄弟说的那样,! {: `4 i2 M7 A$ Z0 r
请看附件
发表于 2009-2-25 14:03:53 | 显示全部楼层 来自: 中国广东广州

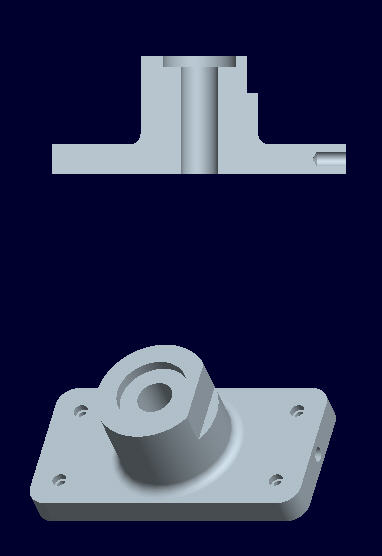

难道你想要这样的效果吗??肯定是这样啦。。呵呵,工程图( l/ z: r7 A7 ?7 R; W1 u6 p& B+ {
* w+ D3 I2 \% R, z' @" D. `' ^% `
[ 本帖最后由 henryraul 于 2009-2-25 14:23 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
xinyazhu + 3 应助

查看全部评分

 楼主| 发表于 2009-2-25 16:32:02 | 显示全部楼层 来自: 中国广东广州
对了,就是这样,可怎样做到呢?
发表于 2009-2-25 16:57:13 | 显示全部楼层 来自: 中国广东广州
这个还不简单嘛,你先在零件模式下用拉伸剖切去掉一半,另存为新存档,然后回到工程图模式下
% j( y+ V) L8 G& x, m; Q在“文件”-“属性”-绘图模型--添加模型(用新的那个只有一半的PRT),之后的就可以添加模型是一半的实体,呵呵4 S5 j" [8 O" S1 K( y" n/ J
我知道5.0的是在“文件”下就直接有"DRAWING MODLES"这个选项的,没有“属性”的了,应该没有记错吧,虽然我还用3.0.。。。呵呵

评分

参与人数 1三维币 +5 收起 理由
xinyazhu + 5 应助

查看全部评分

 楼主| 发表于 2009-2-25 18:10:44 | 显示全部楼层 来自: 中国广东广州
谢谢你,你说的没错,确实在5.0下有个“DRAWING MODELS”这一项。
4 Q2 ^) T8 Z9 X1 y: E, m; t按照你的方法也成功实现。

评分

参与人数 1三维币 +3 收起 理由
xinyazhu + 3 问题解决,经验分享

查看全部评分

发表于 2013-4-26 08:53:09 | 显示全部楼层 来自: 中国江苏苏州
剖面线没有
发表于 2013-4-28 17:28:54 | 显示全部楼层 来自: 中国贵州黔东南苗族侗族自治州
用“视图管理器”里的“剖面”——“新建”,建立3D剖面。
