关于总装图

yy539539 · 发表于 2009-2-19 14:46:11

您需要登录才可以下载或查看，没有帐号？注册

x

我有一张总图，可sw 投影的虚线太多，有的零件不想投影出来虚线来，只显示可见边，可有什么方法吗？谢谢

suning0127 · 发表于 2009-2-19 14:53:23

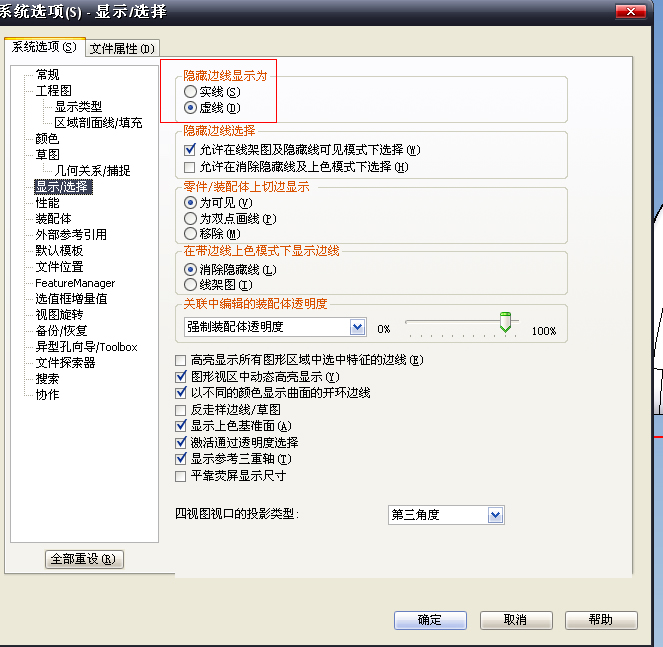

工具——选项——系统选项

yy539539 · 发表于 2009-2-19 15:01:27

不好意思，我说的是在工程图中，总图投影的虚线太多,有的零件的虚线是不想要的，有的零件的虚线又想保留，怎么操作？

qiaodonghua · 发表于 2009-2-19 15:38:33

点中要隐藏的零件，右击——显示/隐藏——隐藏隐藏的边线。如果要显示边线，右击——显示/隐藏——显示隐藏的边线。

cryton · 发表于 2009-2-19 15:54:31

可以试试不用隐藏边线，在需要的时候用局部放大图，然后再单独用隐藏边线。

gongxingdong · 发表于 2009-2-19 16:51:26

右键点击你想隐藏的虚线选择隐藏就可以了

yy539539 · 发表于 2009-2-19 17:06:03

4楼的兄弟，我是09的版本，右点击零件没有--隐藏的边线,只有隐藏零部件.

;) ;) ;)

20042153 · 发表于 2009-2-19 18:05:43

这是个问题，有时候虚线很多，其中一半左右需要显示时，一条一条的操作很麻烦

yy539539 · 发表于 2009-2-20 08:54:44

大家都不用SW画总图吗？2009的版本怎么做呀？

;)

goodsword · 发表于 2009-2-20 11:38:14

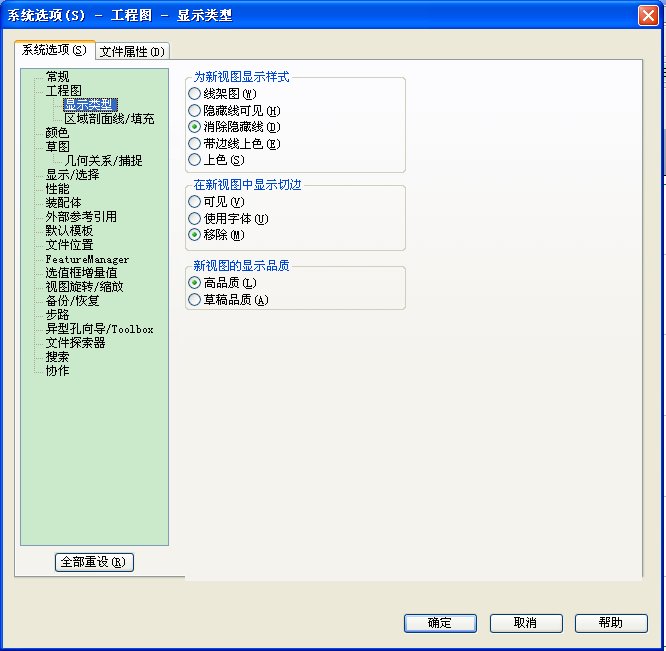

工具——选项——系统选项-工程图
在显示类型中进行你需要的选择

[ 本帖最后由 goodsword 于 2009-2-20 11:39 编辑 ]
