如何利用MC9格式来绘制二维主视、左视图和轴测图

wyx3d

请教各位大侠，我毕业设计要根据老师给的MC9格式的三维图来绘制二维主视、左视零件图和一个轴测图，该用哪个软件（UG4.0 PREO4.0和AUTOCAD2008）哪个比较好，我把mc格式转成了UG的prt格式，但目前我不会操作UG2.0的绘图，利用UG中的绘图功能将三维实体模型生成二维工程图（UG中我不会用投影视图来做下修改处理，因为实体投影下的二维图还是存在斜向，即类似三维图样，1个图中有x y z 三个坐标的图像），而转换成dwg却不能编辑修改那投影图，所以现在头很大....希望各位前辈指点一二

teayang

你会不会CAXA的电子图板,你最好能发个图上来,看下我能不能帮你做成dwg格式.
# n- h( L$ I3 a$ d$ _/ t
" i7 T% j  h* U. }, L+ [[ 本帖最后由 teayang 于 2009-2-19 13:09 编辑 ]

chenk2013

如果是实体直接转2D就好了,还用那么麻烦.

77888

可以直接转到PRO/E中去画,它比较好用上手是相当的快的!!
3 _: t. u: c" Q" g8 g* e- y多说两句,既然是作业,肯定是要你用机械制图的方法来画的,最好还是用CAD画吧!

wyx3d

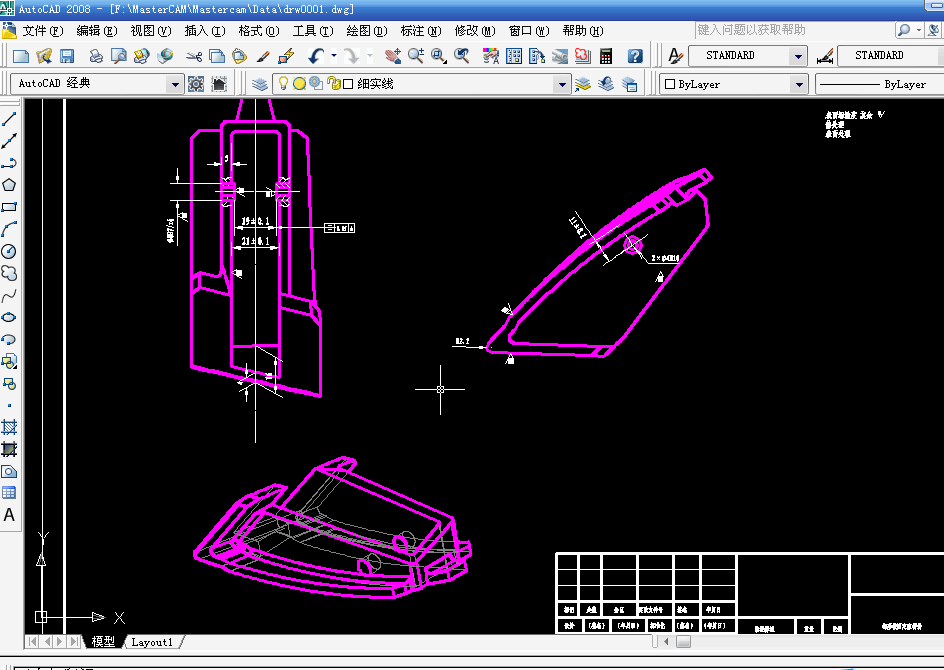

我已经利用PROE工程图将实体转换成投影图，并转成DWG格式来进行修改，删减，标注，（PRO中投影图修改不怎么方便），至于我为什么要想办法让实体转成2D，主要是轴测图难画，现在我发上我绘制好的图，我也知道此次绘图是考察我绘图水平，但因时间和精力有限，故想到此办法 ，接下来还要编制该零件的加工工艺规程及数控粗、精加工程序。之后还要外文翻译，撰写说明书等。至于CAXA ,我们没学过，但我了解知道这软件功能很强大，也是国产软件，等闲下来一定会去进一步了解的。

pengxiangxu

:lol: :lol: 版块人气不好，帮顶，添加人气

szl198707

可以直接转到PRO/E中去画,它比较好用上手是相当的快的!!

szl198707

:P :P :P

哭泣的眼泪

二维的图一般CAXA就可以了啊

brucechueng

用MC会比较麻烦。

, ]" `! y: s: }. R+ w, l+ u要先建实体然后在转。
" q  k/ B( B5 }0 i9 n0 W( H  m/ |% \
而且MC的标注很难看。
