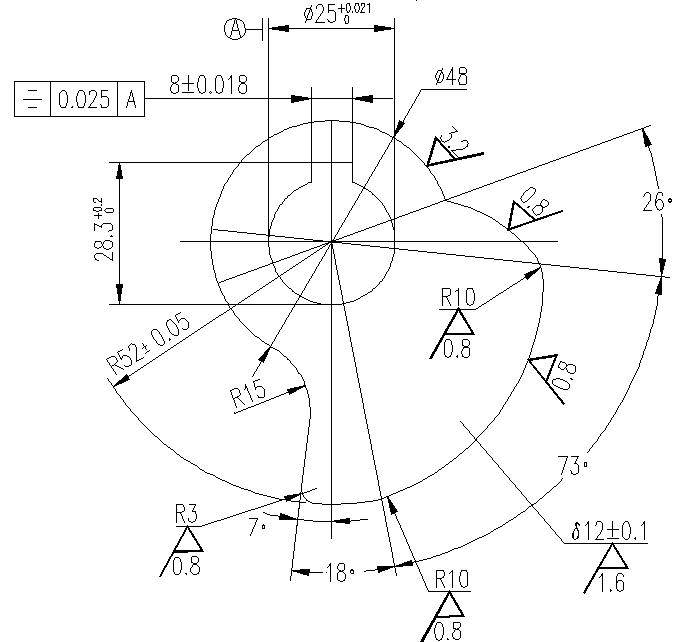

凸轮高手请进，帮我画个凸轮

look1014

新手，凸轮不会画，请高手帮忙了。
/ O$ p# H, c3 K3 T. j5 l" F& J
[ 本帖最后由 look1014 于 2009-2-15 18:21 编辑 ]

805805

新手才需要多多练习才是。

pss0902

楼主这个东东也没什么难的，关键是那两段凸轮轮廓曲线，那是涡状线。
$ _. R- q  X4 p) ?8 r* q楼主先要计算的是：

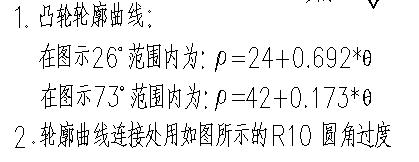

第一段涡状线：起始半径：24，起始角度：18°+73°+26°-7°-90°=20°，圈数：26/360=0.07222222，螺距：0.692×360=249.12，旋转方向：顺时针；
! U4 J' v" O6 S; e9 A1 u7 w第二段涡状线：起始半径：42，起始角度：20°-26°+360°=354°，圈数：73/360=0.20277778，螺距：0.173×360=62.28，旋转方向：顺时针。
然后画出这两段涡状线→草绘凸轮轮廓曲线→拉伸出凸轮就ok了。
, c5 l& j# G; W* M- U$ ^  ?楼主图中下面那个R52可能有误，建议楼主复核一下。

guoquanfeng

学习一下方程式的用法
" g0 I7 U6 r2 _多利用添加几何关系

pss0902

在这里有意义吗?能省多少工作量?

kahao

LS的多理解理解新手吧 想当初谁没闹过笑话  我原来刚刚学习ACAD的时候 连直线也不知道如何画 后来才发现有HELP 不过都是英文版的 老师也不是任何时候都在 可以去问的 那个时候 还没金山词霸(01年的时候吧 PC除了和"帝国时代""星际",其他的也没什么接触 连操作系统也不太熟  ) 看不懂的单词都是翻字典的 有的单词还查不到 那个时候家里还没买PC 学校里上机的时间一个礼拜也没多少时间 平时自己去学吧 机房里人也比较多 还分学院的 鄙视下 机械系的一个礼拜只有一天...:L  现在各位新手的环境是好多了 自己平时也多用用搜索 有不少的问题都可以解决
4楼的解释很详细

/ l' Y0 g' i1 a! I: S: G6 E) ~5 Z  M# Q[ 本帖最后由 kahao 于 2009-2-14 20:27 编辑 ]

憨憨

有空我来练练

xuxinzhi2006

本人也受益了，谢谢4楼！

hmgandqq

看不懂啊!平时都没接触的

look1014

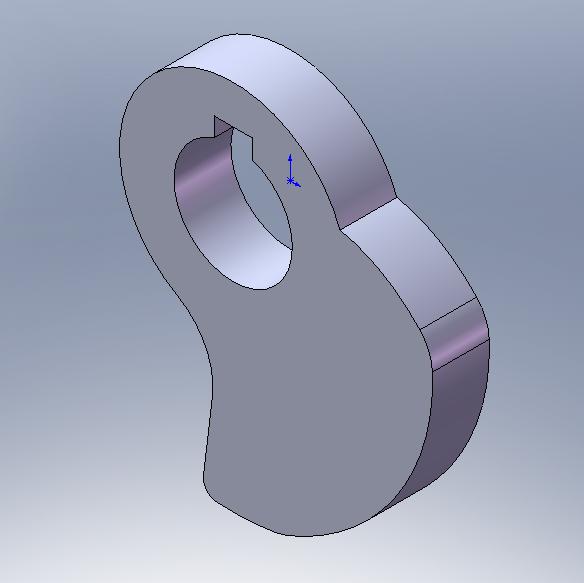

今天比较的忙，但是4楼的大佬，真的很佩服你啊！我怕用的是08版的，上面就自带的凸轮的，
/ L$ P( {, R0 D2 T/ z1 |但是我不知道怎么画，先谢谢你了

look1014

说实话，我还是没画出来。大佬，你是用的样条曲线，但是我怎么也画不出来啊。涡状线画出来后，不能拉伸，因为不是封闭的线条，所以看你用的样条曲线，还死不会啊

kahao

原帖由 look1014 于 2009-2-18 13:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% K  j) x7 M" M& B3 g% X+ w说实话，我还是没画出来。大佬，你是用的样条曲线，但是我怎么也画不出来啊。涡状线画出来后，不能拉伸，因为不是封闭的线条，所以看你用的样条曲线，还死不会啊

% t; h. O4 y$ N; z' @7 ~+ g9 U/ S涡线是特征 不能用于草图形成特征 要先点选涡状线 然后点 草图 里的“转换实体引用”（就是 正方体 形状的图标）这个命令将涡状线投影到草图上就可以了

[ 本帖最后由 kahao 于 2009-2-18 14:21 编辑 ]

look1014

谢谢！终于懂了，3Q

zy4744278

这个题目要是不用涡旋线用方程式谁能教教我啊

scliukejun

原帖由 zy4744278 于 2009-2-19 14:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 {3 B3 ~% d* s这个题目要是不用涡旋线用方程式谁能教教我啊

/ E5 Y' f7 R' ~: U! a# USW用方程式画曲线并不好，PRO/E好象还行。

wengx2006

SW用方程式画曲线并不好，PRO/E好象还行

jin锦圣

学习了啊，以前觉得自己对零件设计方面不要了解大多用时再去查就行，突然觉得自己有点傻啊慢慢来吧
