求助：如何在模型中绘制多幅图，并相应插入图框

kouty · 发表于 2005-9-16 15:01:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

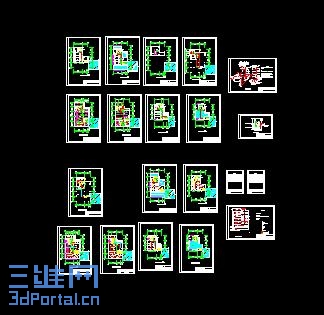

如何在模型中绘制多幅图，并相应插入各种图框，而不用在布局中考虑出图问题，又可以方便图形的参考，可以共享图层，文字，标注样式！就是做成如下图所示这样：

已将bmp格式转化为jpg格式——★新手★

[ 本帖最后由 ★新手★ 于 2007-2-6 01:31 编辑 ]

大洗衣盆 · 发表于 2005-9-16 18:45:00

既然你都做出来怎么还问？你找系统自带的图框，插入到文件里不就行了。不过我感觉这样画图不是正规军，这样文件会很大。而且打印需要用窗口打印。感觉最好还是一个零件一个文件，可以用图集把一个产品的所有零件整理到里面。

kouty · 发表于 2005-9-17 02:11:00

这个不是我做的啊，问题是系统没有自带的，我要用自己做的图框之类的，这样的好处是可以相互参考图形，做成一个文件也便于传输和发送！就是不知道怎么弄的？

hyitwl · 发表于 2005-9-28 03:26:00

楼主能把图发到我邮箱吗，我也在研究这个，我在研究建筑图纸
walteraaa@163.com

goodwt · 发表于 2005-9-28 09:04:00

以下是引用kouty在2005-9-17 2:11:24的发言：这个不是我做的啊，问题是系统没有自带的，我要用自己做的图框之类的，这样的好处是可以相互参考图形，做成一个文件也便于传输和发送！就是不知道怎么弄的？
自己做的图框保存成块，随时用随时插入块，就可以了！！

wangsy1 · 发表于 2005-9-28 20:02:00

楼主的这种思维有问题，我问你，当不同比例的图同时放在一个模型空间时会发生什么现象吗？

ZHHZ0308 · 发表于 2005-9-28 21:29:00

提示: 作者被禁止或删除内容自动屏蔽

MYXCD1 · 发表于 2005-9-30 09:03:00

这样做不好，我基本持反对态度，除非迫不得已，我是不会这样做的。我赞成用文件夹方式保存一套图纸。

MYXCD1 · 发表于 2005-9-30 09:04:00

再说机械工程师并不是每台机子里都安装了呀。

hhxxttxs · 发表于 2005-9-30 12:53:00

不认同，主要是如果有不同比例的图形存在于一个模型空间，标注的比例因子肯定也不同，给图形编辑带来许多不方便。还是在同一个模型空间绘图，在布局里出图为好。

tyl0001970 · 发表于 2005-10-2 02:28:00

如果非要这样的话，可以把图形画到模型空间，建若干布局，每一个布局出一张图，每个布局的比例、图框可不同。

chamous · 发表于 2005-10-2 09:22:00

提示: 作者被禁止或删除内容自动屏蔽

000618 · 发表于 2005-10-2 21:08:00

使用复制粘贴就可以做到，比例不同时的确不方便，用布局解决好，用前一种方法保存同一张图的不同版本，有时保存一组图也十分方便，真的不能一概而论，需要灵活运用

supcon · 发表于 2006-6-5 17:03:16

各有各的好处,不过我基本上是用一个零件一个文件,文件夹方式保存一套图纸.不过在做设计时我是在总图里拆分出零件,然后复制粘贴就OK了.

xdj200311 · 发表于 2006-6-5 22:19:34

在inventor里可以在一个文件出几张图,但不是老兄你所画的那样,如果你感兴趣可以一起讨论一下,我的邮箱:xdj200311@yahoo.com.cn

luejinsheng · 发表于 2006-6-18 09:24:17

提示: 作者被禁止或删除内容自动屏蔽

YXK10534 · 发表于 2006-6-22 14:47:39

我目前就是这样作的，这样很方便。我使用的版本是MDT2004，首先将自己单位的标题栏及图框分别拷贝到：\\autodesk\MDT2004\ACADM\GEN\DWG\TITLE及FORMAT目录下。在使用时，打开“注释”菜单下的“工程图标题栏\更改栏”菜单下的“工程图标题栏\边框”。按照提示，在不同的零件处放置不同比例的图框及标题栏，在每个图框范围内，标注会随图框比例自动调整，使用很方便。

dinghhh · 发表于 2006-9-22 17:41:18

上楼的兄弟，能否提供MDT2004的软件吗?
