（转贴）绘制草图的几个原则

lizuoshan

在绘制草图的过程中应该注意以下几个原则：

　　   1 根据建立特征的不同以及特征间的相互关系，确定草图的绘图平面和基本形状。
: d/ C8 g# p, \　　2 零件的第一幅草图应该和原点定位，以确定特征在空间的位置。
　　3 每一幅草图应尽量简单，不要包含复杂的嵌套，有利于草图的管理和特征的修改。
" K- T/ N. o5 C4 Y4 j" c　　4 自己要非常清楚草图平面的位置，一般情况下可使用“正视于”命令 ，使草图平面和屏幕平行。
　　5 复杂的草图轮廓一般应用于二维草图到三维模型的转化操作，正规的建模过程中最好不要复杂的草图。
　　6 尽管SolidWorks不要求完全定义的草图，在绘制草图的过程最好使用完全定义的草图。合理标注尺寸以及添加几何关系，反映了设计者的思维方式以及机械设计的能力。
　　7 任何草图在绘制时只需要绘制大概形状以及位置关系，要利用几何关系和尺寸标注来确定几何体的大小和位置，这有利于提高工作效率。
. u# B/ h) i! A+ B- [' ]; s　　8 绘制实体的时候要注意SolidWorks的系统反馈和推理线，可以在绘制的过程中确定实体间的关系。在特定的反馈状态下，系统会自动添加草图元素间的几何关系。
& h, D3 c* D) ~0 t8 a8 M　　9 先确定草图各元素间的几何关系，其次是位置关系和定位尺寸，最后标注草图的形状尺寸。
　　10 中心线（构造线）不参与特征的生成，只起到辅助作用。因此，必要的时候可以使用构造线定位或标注尺寸。
2 j" r1 V# Z) f4 O; ~　　11 小尺寸几何体应使用夸张画法，标注完尺寸后改成正确的尺寸。
　　需要说明的是，所有这些绘图的原则是在使用软件的过程中逐步建立并积累起来的，并非必须。草图服务于零件的各个特征，如何合理快速地建立零件的特征，与绘制草图的过程有很大的关系。有些时候又有可能故意违背某些常规的原则，以达到快速建模的目的
+ t2 J- Z' V8 w! m) A& P6 Q
[ 本帖最后由 lizuoshan 于 2009-1-31 15:07 编辑 ]

swq1981

同意楼主的看法，第三点和第六点个人认为非常重要，嵌套会使草图变得复杂，不方便后期的修改。完全定义也非常重要，这样可以防止其它误操作给草图带来的变化，因为在做复杂零件的时候草图太多，有时候不注意就会改变到未完全定义的草图。

guoquanfeng

11 小尺寸几何体应使用夸张画法，标注完尺寸后改成正确的尺寸。
  A# }; U3 D8 H! w! k这一点是值得商榷的，小尺寸几何体可通过放大草图比例解决

kzh168

LZ所说的第10点不是很理解，（10 中心线（构造线）不参与特征的生成，只起到辅助作用。因此，必要的时候可以使用构造线定位或标注尺寸。）。
请举例说明一下好吗

helloyf

学习一下，谢谢分享了。

danilso

原帖由 kzh168 于 2009-2-27 02:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- e' t- `- b8 H* F7 y! aLZ所说的第10点不是很理解，（10 中心线（构造线）不参与特征的生成，只起到辅助作用。因此，必要的时候可以使用构造线定位或标注尺寸。）。
请举例说明一下好吗

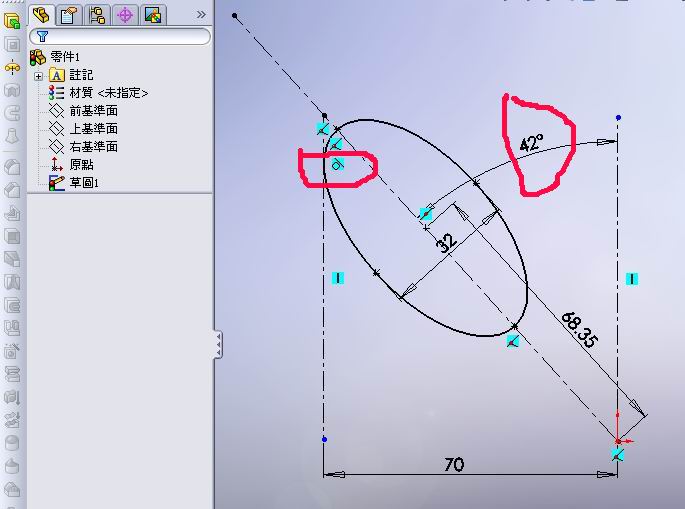

草圖形成實體只有實線有作用,中心線可拿來建構補助定位如圖紅線標示處就叫用建構線標注及限制條件定位.

danilso

11 小尺寸几何体应使用夸张画法，标注完尺寸后改成正确的尺寸。
我同意此做法我都是這麼做.

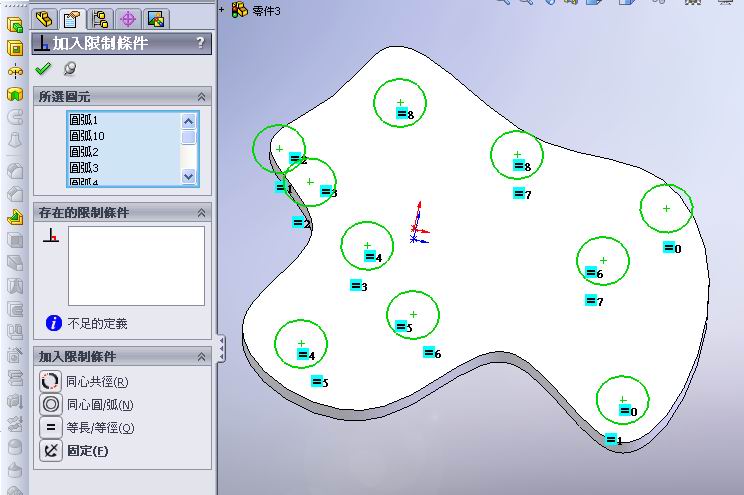

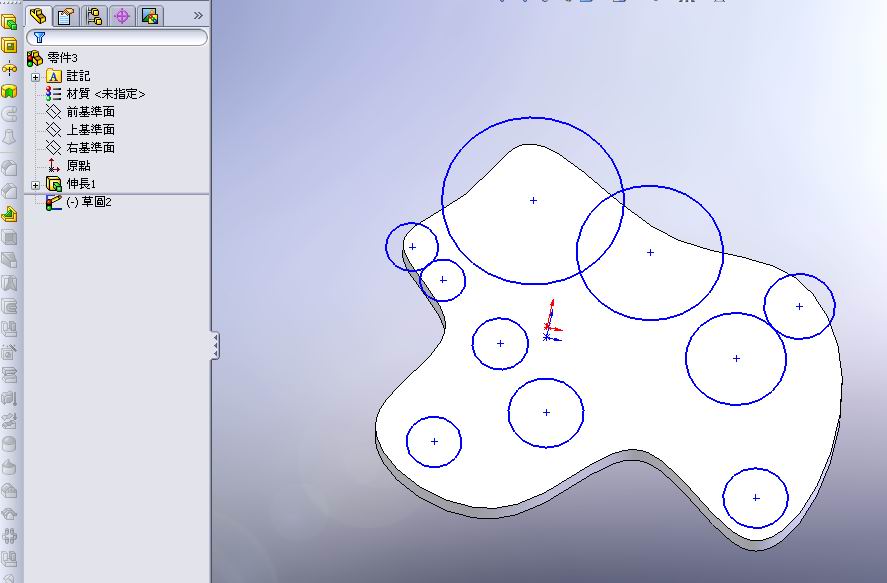

3 b) k% S# W- T. l5 V0 v: m" B6 B誇張快速畫圓

設定等長等徑
) Q. O# \; d& u

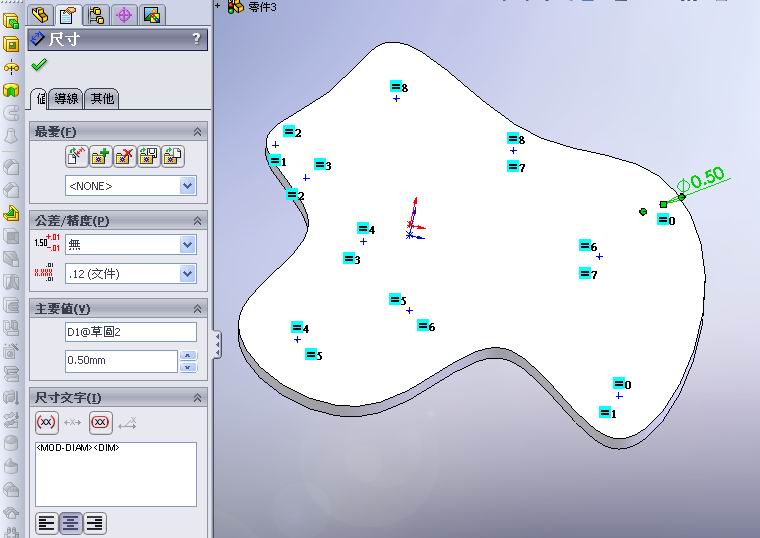

標注
- _7 m3 q8 q" ^$ k$ u

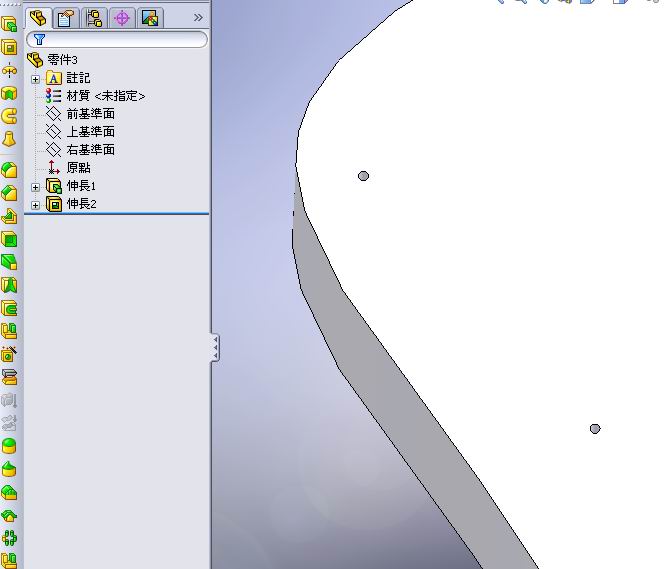

成形小孔

$ `% v. t' _% F( w( b8 {
  y  m% _' S- A! y( j, }. B. n

81130549

经验之谈,值得借鉴.

shurufa111

不错，还是要靠实际来总结啊，光看都是白扯啊，，只有在工作用到才会积累更多经验啊，，
; R, J- R) N: C& F5 j对一般人来说做个几个项目，楼主的经验就有了，

特别提醒，每个项目结束后，要好好在整理一下自己的心得，这点很重要，以求下一项目更合理的。（没有最好，只有更好，老话温过而知新，很有道理哦）

alice937

学习了，谢谢

xuxinzhi2006

经验之谈，值得借鉴。谢谢楼主！

lxzmgx

学习一下，谢谢分享了。
