关于装配体和工程图的问题

xl20202020 · 发表于 2009-1-18 15:11:22

您需要登录才可以下载或查看，没有帐号？注册

x

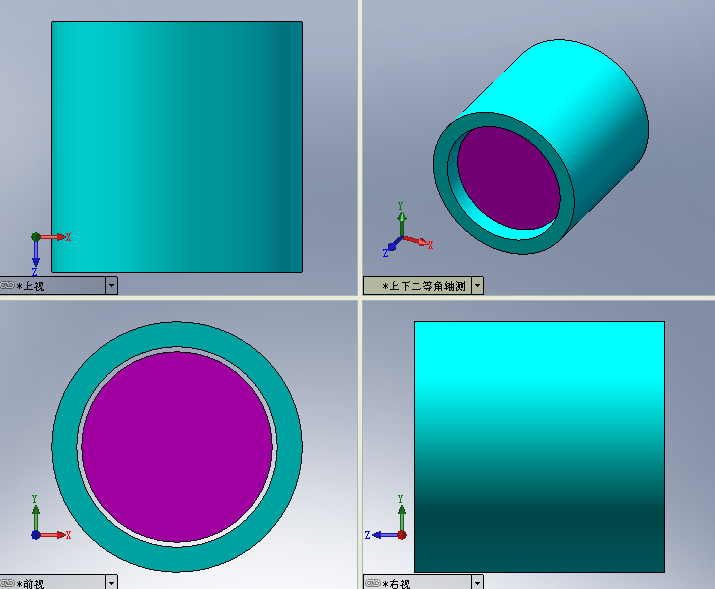

如图所示装配图，一个Φ50×5管子，里面有一个封板。为了装配顺利，封板的直径要比管子的内径小一些，Φ38，厚度5。这个图应该怎么画？如果按实际尺寸Φ38画的话，封板与管子之间会有缝隙，而且焊缝怎么画？如果封板按Φ40画的话，可标焊缝，但相应的工程图的尺寸又不对了，搞晕了。

扫街 · 发表于 2009-1-18 15:16:21

提示: 作者被禁止或删除内容自动屏蔽

lizuoshan · 发表于 2009-1-18 19:06:35

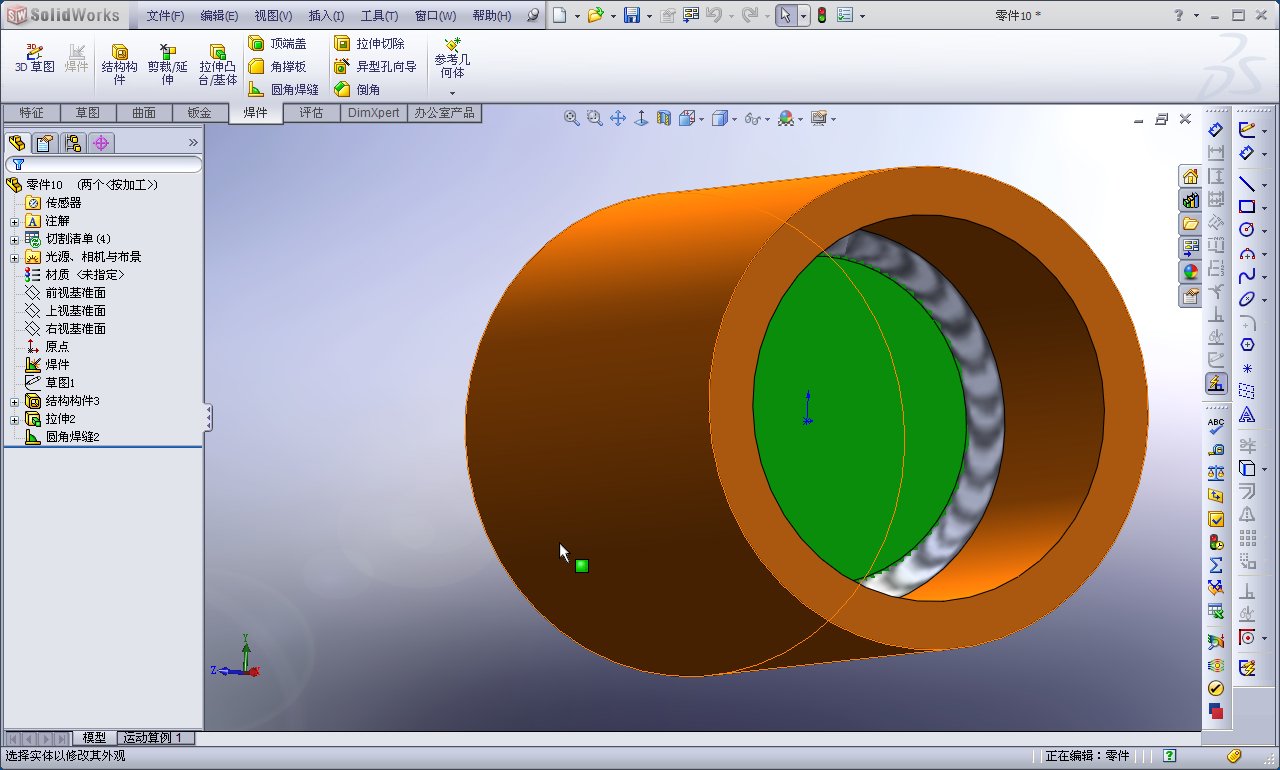

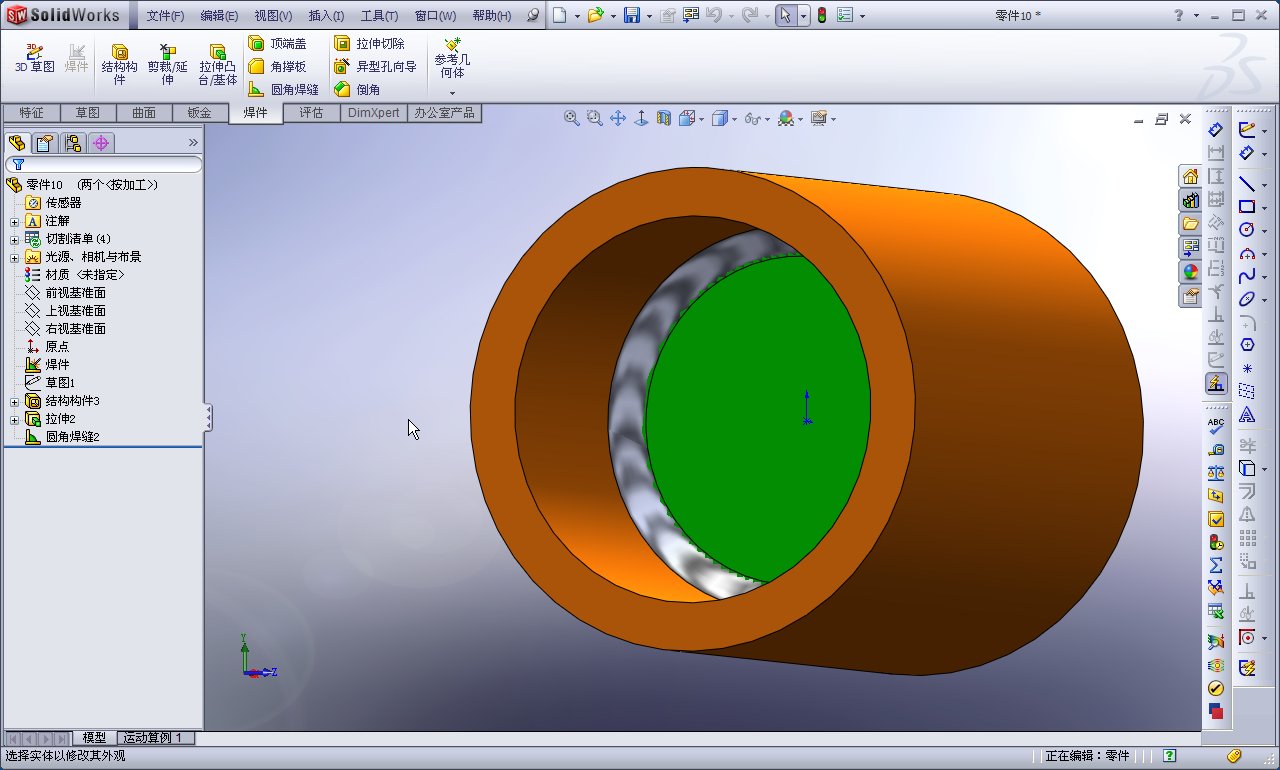

我是用SW09做的，封板用Φ38也可以做焊缝。

焊缝.rar (98.39 KB, 下载次数: 6)

孙士和 · 发表于 2009-1-18 19:27:49

只要尺寸符合,焊缝是可以做的,焊缝只要数据设置好是可以自动生成的
