solidworks最新使用技巧大全

1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。按 CTRL 键加上方向键可以移动模型。按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的\\"显示/删除几何关系\-:special:1:-的图标找出草图中过定义或悬空的几何关系。当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条\-:special:1:-镜向线\-:special:1:-。
9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体。
15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择\-:special:1:-选择其他\-:special:1:-的选项可以在该光标所在位置上做穿越实体的循环选择操作。
17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。
18 在绘制草图时您可以经常使用 Esc 键将光标恢复到选择模式下。
19 当对话框打开时您可以使用视图工具栏上的图标工具来调整模型的视角方位。
20 您可以将光标移至工程剖面视图的剖面线上，单击右键并选择其属性选项来改变剖面线。
21 您可以在零件上生成特征的阵列，以及阵列的阵列。在装配体中，您可以生成零部件的阵列以及装配体层特征的阵列。
22 如要确认工具栏按钮的功能，可以将光标移到工具栏上的图标按钮上停留一会儿，工具提示即会显示按钮的功能，并且在状态栏上会出现此工具按钮的功能描述。
23 完全定义的草图将会以黑色显示所有的实体，若有欠定义的实体则以蓝色显示。
24 装配体中所放入的第一个零部件会默认成固定。若要移动它，在该零部件上单击右键，并选择浮动选项。
25 在使用零件族表格时，将尺寸名称复制和粘贴到表格中会是一个较好的方式，这样能够确保尺寸名称相吻合。
26 剖切线可以包括圆弧。当您能生成此剖面视图时，通过将适当视图的段落旋转到投影平面的方式来展开剖面视图。
27 在装配体体中您可以按住 CTRL 键，并且在FeatureManager设计树中拖动一个装配体中的零部件到绘图窗口内，如此可以在装配体上生成该零部件的另外一个实例。
28 经由我们的网址:www.solidworks.com ，您可以查询最新的 SolidWorks 新闻信息。
29 您可以在工程视图上显示视图箭头和名称。请在工程视图上单击右键，选择属性，单击\-:special:1:-显示视图箭头\-:special:1:-，并且根据需要指定一个名称〔一个或两个字符〕。
30 不需要相应的特征复制，您也可以在装配体内生成零部件的复制。
31 将文件由资源管理器拖动和放置到 SolidWorks 的窗口中，如此您可以同时打开多个 SolidWorks 的文件。
32 在FeatureManager设计树中选择设置，您可以将某零件上特定的设置拖动放置到一个装配体中。
33 选择菜单上的工具/自定义/命令，您可以增加或消除工具栏的图标按钮。
34 您可以选择菜单上的工具/干涉检查来确保装配体中的零部件之间不发生交*干涉。
35 在菜单中的工具/选项/文件属性/颜色上，选择上色然后单击高级按钮您能够使零件生成透明度的效果。
36 若要改变特征名称可以在特征名称上慢按鼠标两次，并且键入新的名称。
37 您可以使用菜单上的视图来切换基准面、基准轴以及原点的显示或关闭。
38 选择菜单上的工具/自定义中的键盘设定，您可以建立最常用命令的快捷件。
39 选择菜单上的工具/草图绘制工具/修改选项，或在草图关系工具栏上选择相符的工具栏按钮，您可以移动、旋转、或缩放整个草图。
40 使用菜单上的视图/显示/剖面视图，您可以在模型上生成一个剖面视图。
41 您可以生成一个自定义工程图模板，并且使用菜单上的文件/保存模板命令将它保存起来。
42 使用菜单上的工具/草图绘制工具/尺寸随拖动修改，您可以在拖动草图实体的时候修改其尺寸值。您可设定工具/选项/系统选项/草图的选项之后，使之成为默认行为。
43 您可以按住 Shift 键在FeatureManager设计树上选择多个特征。
44 您可以对许多工程图项目指定不同的线条型式，包括局部视图的图框。请选择菜单上的工具/选项/文件属性/线型，来指定您的选择。
45 如果草图为欠定义，在FeatureManager设计树上的草图名称前面会出现一个负号，如果草图为过定义，则草图名称前面会出现一个正号。
46 如果您将一个零件拖动放置到装配体的FeatureManager设计树之中，它将以重合零件和装配体的原点方式放置，并且零件的各默认基准面将与装配体默认的各基准面对齐。
47 在相似的草图轮廓之间进行放样时，复制草图通常是非常有用的方式。从FeatureManager设计树上选择草图或选择草图中的一个实体，按 CTRL-C 进行复制，然后选择一个基准面或平面，按 CTRL-V 将草图粘贴。
48 您可以在任何时候按 \-:special:1:-F\\" 键，将图面缩放至最适当大小。
49 在FeatureManager设计树中选择退回控制棒，并且使用键盘上下移动的方向键可以让您逐步地查看零件的生成顺序。在启动这项功能之前，请先选择菜单上的工具/选项/系统选项，将FeatureManager设计树内的方向键导览功能选项打开。
50 您可以针对一个零件或装配体调整系统的视图定向。请打开视图定向对话框，并且点取任何一个视角名称然后选择更新，此时目前的视图定向将会替换所选择的系统默认视角，所有其他的系统视角也会依此变更同时更新。
51 您可以测量边线、面、草图实体、以及零部件之间的最短距离。请使用菜单上的工具/测量，并且选择一对测量的实体。
52 您可以Windows资源管理器中观看 SolidWorks 模型的预览图片。请在该文件上单击右键选择快速查看，然后可以选择文件/打开文件编辑，来打开该模型的文件。
53 您可以改变使用方向键旋转模型时的转动增量，请选择菜单上的工具/选项/系统选项/视图旋转，然后在方向键选值框内更改数值。
54 您可以使用 CTRL-R 重画或重绘您的画面。
55 当输入一个尺寸数值的时候，您可以使用数学式或三角函数式来操作，例如 *
56 您可以按住 CTRL 键选择多个注解，并且同时修改它们。
57 在您可以工程图中双击剖切线，以反转剖面视图的方向。
58 您可以在工程图中拖动折断线，以改变断裂视图的断裂长度。
59 当您使用面、环、或草图轮廓上的每一条边线进行参考实体或等距实体的操作时，选择整个面、环或整个草图会比单一地选择每一个实体来得容易。
60 图纸格式可以如同使用对象链接和嵌入的文件般来操作，这可以允许您将一个如 .BMP图象的对象嵌入到格式中。
61 在工程图中按住 Shift 键选择尺寸文字的方式，允许您将尺寸从一个视图中移动到另一个视图上。$0A在工程图中按住 Ctrl 键选择尺寸文字的方式，允许您将尺寸从一个视图中复制到另一个视图上。
62 选择尺寸属性中最大和最小的圆弧条件，标注在圆弧或圆的圆心尺寸可以修改成标注在其相0切的边线上。
63 如果一个特征或重建失败，您可以在FeatureManager设计树中的该图标上单击右键，选择 \-:special:1:-什么错\-:special:1:- 的命令查看。
64 您可以在关联的装配体中（自下而上的设计方式）生成零件。
65 您可以在一个装配体中隐藏或压缩零部件或特征。隐藏一个零部件或特征将可以使其看不见，而压缩就是从激活的装配体中将其功能性地移除，但并未删除它。
66 您可以使用常用的Windows定义的映射快捷键以快速执行 Ctrl-N（新建）
67 您可以嵌入一个激活的 SolidWorks 对象到 MS Word 或其他 OLE 2.0 的应用程序中。
68 您可以使用 Ctrl-C 和 Ctrl-V 从测量对话框中复制其数值并粘贴到其他 SolidWorks 对话框中。
69 您可以在零件打开时选择 \-:special:1:-只读\-:special:1:- 选项，用以防止对零件的写入操作。
70 在特征和零部件之间您可以生成确保设计意图的方程式。
71 如果您的默认单位是英寸，您仍可以在数值方框中输入公制单位的值，例如： 25mm，SolidWorks 会自动将数值转换成默认的单位。
72 使用菜单上的文件/查找相关零件文件/复制，您可以将装配体上所有参考的文件复制到一个新的目录中。
73 您可以直接将 Parasolid 的文件以及装配体输入到 SolidWorks 中。
74 您可以用拖动几何公差到尺寸上的方式附加其几何公差到一个尺寸值上。
75 您可以不需使用鼠标即可跳到不同的分割窗口中。使用 Tab 或 F6 键激活下一个窗口，Shift-Tab 或 Shift-F6 键激活上一个窗口。
76 您可以在两个实体的虚拟交*点上生成一个草图绘制点。请按住 Ctrl 键后选择实体，并且选择草图绘制点的工具栏图标。若要改变绘制点的显示，请在菜单上的工具/选项/出详图标签上单击虚拟交角。
77 您可以检查草图来决定它是否可以被用来生成一个指定的特征类型。当您在编辑草图时，请选择菜单上的工具/草图绘制工具为特征用法检查草图。
78 使用绘制圆角工具时，您可以用选择实体交*点上的顶点位置来加入一个草图的圆角。
79 您可以使用绘制圆角工具来绘出未相交草图实体的圆角，当加入此圆角时，这些实体会自动地被修剪或延伸。
80 您可以替换一个已经被使用在草图几何关系中的实体，使用在显示/删除几何关系对话框内的实体表格，该表格内同时显示了关于每一个实体状态和位置的信息。
81 您可以将一些几何关系类型同时加入到许多实体上。例如，您可以选择三条线，并且将其设为等长。
82 您可以使用特征控点来移动或改变拉伸和旋转特征的尺寸。请在特征工具栏上单击动态修改特征的工具栏图标，然后选择一个特征来显示特征控点。
83 当您使用旋转特征控点时，您可以用移动远离模型的光标来得到较精确的旋转控制。
84 当您拖动一个特征时，如果您按住 ALT 键，这个特征将保持它的位置尺寸和几何关系，如此这个特征仅允许在未被尺寸或几何关系所控制的方向上移动。
85 若要选择一个边线的中点，请在该边线上单击右键，选取选择线段中点。
86 您可以使用一个装配体的封包，快速地选择装配体零部件来进行不同的操作，例如压缩、解除压缩、隐藏、显示、复制以及删除。
87 您可以定义许多配合方式，然后再一次求出其解。请在装配配合对话框内选择延迟配合的选项。
88 若要从一个装配体的设置上复制一个爆炸视图到其他地方，请在FeatureManager设计树上的设置表格中拖动和放置爆炸视图的图标。
89 您可以在一个工程图上对齐并且聚集许多的尺寸。请按住 Ctrl 键选择它们，然后选择菜单上的工具/标注尺寸/共线对齐或平行对齐。
90 当您将装配体保存成一个 IGES、STL 或 VRML 的文件时，您可以保存整个装配体成一个单一文件，或将装配体中的每一个零件保存成一个单独的文件。

zhaozhaopan · 发表于 2009-1-2 10:44:44

91 另存为的对话框可以让您将任何一个 SolidWorks 的文件保存成一个 TIF 文件。
92 对每一个激活的文件指定一个变更的次数之后，您就可以自动地保存其自动恢复的信息。请选择菜单上的工具/选项/系统选项/备份，启动这个选项并且指定其变更的次数。
93 您可以指定SolidWorks保存您备份文件的目录。请选择菜单上的工具/选项/系统选项/备份，然后浏览到该目录。
94 您可以用选择这个弧线及其两个端点后，来标注一个弧线的实际长度。
95 您可以放大所选择的实体。请选择一个或多个边线、面等实体，然后在视图工具栏上单击缩放选择范围的工具栏图标。您也可以在FeatureManager设计树中的项目上单击右键，并且在下拉菜单上选择缩放选择范围的命令。
96 您可以从Windows资源管理器中拖动文件并放置到 SolidWorks 窗口内来执行一个宏操作。
97 您可以添加一个钣金特征到输入的实体中。简单地从其中一个可以支持的文件格式中输入一个适当的实体〔一个具有单一的厚度〕，然后选择一个平坦的面，并且从特征工具栏图标上单击插入折弯的工具图标。
98 您可以对您的钣金零件生成一个自定义折弯系数表。使用一个文字编辑器，例如记事本，来编辑该实例的折弯系数表。找到 langenglishsample.btl 之后，以一个新的名称保存其表格，并且以 *.btl 作为扩展名，保存在相同的目录下。99 您可以在特征工具栏上使用展开按钮来退回一个钣金零件至到展开的状态。无折弯的工具栏图标按钮可以退回该零件到添加任何折弯之前的状态。
100 在工程图中，您可以单独地控制模型边线、草图实体和模板的线条型式、颜色和厚度。
101 您可以生成一个缩排的材料明细表（BOM）。每一个次装配体被列为一个项目，在其下列有其零部件，并以缩排的方式，不放入项目数字。
102 用默认的方式，使用在材料明细表（BOM）内的文字字体可以与工程图中指定的注释字体相符合。
103 在工程图的断裂视图中，您可以插入多个折断线（所有都在相同的方向）。
104 您可以从一个剖面视图中生成一个投影视图。
105 您可以控制投影视图、剖面视图、局部视图以及辅助视图的放置位置。一个视图边界的预览图形会附在光标上，这样可以帮助您将视图放置在您所想要放置的位置。
106 当您生成一个新的投影视图、剖面视图、或辅助视图时，其默认状态是对正于它的主视图。若要解除这个默认的对正关系，请在您对此视图选择一个放置位置时按住 Ctrl 键。
107 拖动视图时，您可以控制是否要查看这个工程视图的内容。请选择菜单上的工具/选项/系统选项/工程图，并设定『拖动工程视图时显示其内容』的选项。
108 当所参考的模型发生变更时，您可以指定工程视图是否要自动更新。请选择菜单上的工具/选项/系统选项/工程图，并设定『自动更新工程视图』的选项。
109 您可以打印一个在工程图之内选择的区域，并且您可以对打印的区域指定一个缩放因子。
110 如果您显示一个双重的尺寸标注，您可以将替代的单位尺寸置于主要单位尺寸的上方或右方。请选择菜单上的工具/选项/出详图标签，并指定这个选项。
111 若要将尺寸文字置于尺寸界线的中间，可以在该尺寸上单击右键，并且选择文字对中的命令。
113 在一个工程图中，若要以线性尺寸显示一个直径尺寸，请由右键的下拉菜单中选择以线性方式显示。当您拖动尺寸文字上的控点时，该尺寸界线是以15度的增量来抓取放置，这可以允许您将尺寸以水平或垂直的方式对正。
114 您可以插入、复制或移动一个圆角尺寸到任何一个能以实际圆弧显示圆角的视图上。
115 您可以按住 Ctrl 键后选择多个注解，并且将其视为一个组做移动。
116 当您生成一个新的剖面视图，或更新一个已存在的剖面视图时，会自动地对每一个孔或旋转的特征生成一个中心线。请选择菜单上的工具/选项/出详图标签，并指定中心线的延伸距离（此指超过模型边线的部分）。
117 若要将孔标注符号添加到多个孔上，您可以单击孔标注的工具栏图标，然后选择每一个您想要添加符号的孔。
118 您可以预选其箭头引线附著的实体，来控制几何公差符号所要放置的位置。如果您选择一条边线，此引线会以垂直于该边线的方式放置。如果您选择一个尺寸，引线会附著在该尺寸线上。
119 在一个工程图上，您可以添加一个剖面线的图样到模型的面上，或一个草图实体闭环之内。
120 如果您变更一细节项目的附著点，根据您所指定附著在面、边线或顶点时的箭头样式，该箭头的样式会自动更改，。请选择菜单上的工具/选项/出详图标签，用箭头按钮指定您的选择。
121 选择菜单上的插入/模型项目命令，您可以从一个模型中将参考几何输入到该工程图上。
122 要将零部件移动到子装配体，将其拖动并丢放进 FeatureManager 设计树的子装配体中。如果您只想将零部件重组顺序到子装配体以下，当您放置零部件时按住 ALT 键。
123 您可在 FeatureManager 设计树中从鼠标右键菜单压缩零部件。
124 您可生成一空白工程图模板，此模板装入时不会提示用户使用图纸格式。如想生成模板，打开一带有图纸格式的标准 SolidWorks 工程图模板。然后删除图纸上的所有实体并将文件保存为新的模板。现在图纸实际上为空白，当模板被使用时不会提示用户使用新的图纸格式。
125 您可移动工程图图纸上的所有实体（注释、草图实体、工程视图、等）。从 FeatureManager 设计树顶层工程图图标中的鼠标右键菜单里选择\-:special:1:-移动\-:special:1:-指令。
126 您可通过从多边形一个边的鼠标右键菜单中选择\-:special:1:-编辑多边?quot;来编辑已绘制的多边形。
127 您可使用设计树中的配置来控制零件的颜色。
128 您可在工具/选项/系统选项/一般中将性能电子邮件选项打开或关闭。
129 SolidWorks 系统选项适用于所有 SolidWorks 文件，SolidWorks 文件属性在文件模板层上设定。
130 为提高性能，SolidWorks 在非激活内存中储存几何关系。当指针移到适当的边线或实体上时，指针变为橙色以\-:special:1:-唤醒\-:special:1:-适当的几何关系。
131 您可将单个零部件移到工程图独自的图层中。在工程视图中右键单击零部件，选择零部件线型，然后从菜单中选择一图层。
132 如果您有显示无数个不同模型（独自文件）的工程视图，您可选择自定义属性从那一个模型抽取。右键单击工程图图纸然后选择属性。在图纸设定对话框底部?quot;使用所显示的模型中的自定义属性\-:special:1:-菜单。在每个图纸上您可选择一个可抽取这些自定义属性的模型。
133 SolidWorks Explorer 可作为单独应用程序启用也可从 SolidWorks 内部启用。选择工具/SolidWorks Explorer 从 SolidWorks 内部启用或从开始菜单选择 SolidWorks Explorer 来单独启用。
134 SolidWorks 在 SolidWorks 网站的支持部分设有常见问题解答以及详细的技术提示知识库。只需登录 www.solidworks.com 的支持部分然后选择知识库。
135 SolidWorks 设有一广泛的范例模型库。这些范例设在 SolidWorks 网站支持部分的模型库内。这些模型可供 SolidWorks 订购用户免费下载。登录 www.solidworks.com 的支持部分然后选择模型库。
136 下载新的 SolidWorks Service Pack 后，您可查看 SolidWorks 作了什么变化。选择帮助/SolidWorks 新版本说明。
137 您可控制以透视图显示的模型的相对距离。要使模型以透视图显示，选择视图/修改/透视图。选择一大于或小于 1 的观察位置。要使透视图逼真，小于 1 的数值会产生所需效果。
138 您可将 Tiff 文件作为图片添加到 SolidWorks 模型的图形区中。单击插入/图片，然后浏览到包含所需 Tiff 文件的目录。
139 插入到 SolidWorks 模型背景中的图片可以移除或替换。单击视图/修改/图片。
140 您可将曲面直接输入进 SolidWorks 模型中。受支持的文件格式为 Parasolid、IGES、ACIS、VRML、以及VDAFS。
141 您可在 SolidWorks 里从鼠标右键菜单中查看面的曲率。\-:special:1:-冷\-:special:1:-色（黑、紫、蓝）表明低曲率（低平）。\-:special:1:-热\-:special:1:-色（红、绿）表明高曲率。
142 您可设定在 SolidWorks 文件中定义曲率的数值。在工具/选项/文件属性/颜色中单击曲率按钮。
143 您可在零件文件中生成一配合参考。这可使用户为指定的实体找出可能的配合搭档。您在拖动零部件进装配体时推理可能的配合搭档。此选项位于工具/配合参考。
144 如果您的钣金零件包含自动切释放槽，您可选择\-:special:1:-撕裂形\-:special:1:-或\-:special:1:-矩圆形\-:special:1:-，而不选矩形释放槽。
146 您可在添加钣金特征时给您的钣金零件添加切口。单击切口标签即可。
147 您可生成可从圆柱或圆锥模型中展开的钣金零件。与圆柱体相联的所有边线都必须相切。
148 您可生成展开的钣金零件的工程图。在插入命名视图到工程图以后，从 PropertyManager 视图定向清单中选择平板型式
149 您可使适用于模型的工具栏自动变为激活。选择工具/自定义，然后复选\-:special:1:-自动激活文件工具栏。\-:special:1:-
150 您可改变插入的 OLE 对象的大小并保持其高宽比例。不用拖动 OLE 对象（不保留比例）的边线，右键单击 OLE 对象然后选择属性。当数值之一更改时，其它值将更新以保持其高宽比例。
151 您可生成分割的 FeatureManager 设计数。抓住 FeatureManager 设计数顶部的灰色杠然后往下拖动。其位置随文件保存，也可为所有新建文件保存在文件模板中。
152 您可通过激活 SolidWorks 2D 模拟程序插件从指令行键入 SolidWorks 2D 草图指令。要获取所有指令清单，在指令行里键入帮助。
153 当您将文件输入进 SolidWorks 以后，你可执行文件上的\-:special:1:-输入诊断\-:special:1:-来找出文件中任何坏的面或边线。输入诊断经常能够修复这些错误或将它们清除。
154 您可在 SolidWorks 草图或工程图（仅指草图实体）中分割弧、圆、椭圆、或样条曲线。右键单击实体然后选择\-:special:1:-分割曲线\-:special:1:-。
155 您可关闭自动推理线。草图为打开状态时，选择工具/草图绘制工具，然后消除选择自动推理线。
156 如果您将新的系列零件设计表插入进零件，SolidWorks 会自动生成一称为\-:special:1:-第一实例\-:special:1:-的配置，您可仔细检查尺寸将它们添加到系列零件设计表列内。您可双击一特征将特征的压缩状态添加到系列零件设计表列内。
157 SolidWorks 在装配体中有碰撞检查以决定零部件干涉。您还可使用此功能来显示两个零部件之间的最小范围或当零部件处于相互间指定距离以内时使移动终止。
158 在工程图文件中，工程图标尺可以通过单击视图/标尺来打开或关闭。此设定可保存在文件模板中。
159 当旋转带透明面的零部件时，您可消除选择\-:special:1:-动态视图模式高品质\-:special:1:-以提高性能。此复选框位于工具/选项/系统选项/性能下。这将在旋转模型时改变透明面的品质为\-:special:1:-Screen Door\-:special:1:-，而不是\-:special:1:-Alpha Blending\-:special:1:-。
160 您可通过右键单击材料明细表，选择属性，然后选择内容标签来将材料明细表中的项目分类。单击任何显示在标签上的列以此标签分类。再次单击将使用反序。
161 消除选择材料明细表内容标签上的绿色复选符号将隐藏零部件，同时保留编号结构不变。
164 您可单击图层对话框内的灯泡来将图层打开或关闭。当图层为关闭时，指定给图层的任何实体将被隐藏。
165 装配体特征可以有此特征不包括的零部件。欲不包括一零部件，右键单击 FeatureManager 设计树中的特征然后选择特征范围。
166 您可使注释与工程视图相连接（他们将移动以保持与工程视图相对应的位置）。将动态工程视图打开，右键单击视图然后选择\-:special:1:-视图锁焦\-:special:1:-。这将使视图保持激活，即使当光标移动到其它工程视图上时。

zhaozhaopan · 发表于 2009-1-2 10:45:41

167 鼠标中键旋转 SolidWorks 模型。Shift + 鼠标中键将放大或缩小。Ctrl + 鼠标中键将平移。对于工程图，鼠标中键本身即可平移。
168 您可改变工程图上的超文本链接位置。您可将指针移动到角落上，一旦指针显示变为一?quot;A\-:special:1:-时，拖动链接，然后您可更改链接的位置。
169 您可按空格键来显示视图定向对话。
170 配合 PropertyManager 中的\-:special:1:-延缓配合\-:special:1:-复选框允许您生成多个配合而不改变零部件的位置。当您取消复选此选项时，所有的配合将解出而且所有的零部件将移动到位。
171 当添加尺寸时，右键单击可锁定尺寸的方向。(角度向内/向外，或水平/垂直/平行)。然后您可拖动数字将文字放置在您需要的地方而不改变方向。
172 实体选择过滤器工具栏可按 F5 键来关闭/打开。激活的过滤器可按 F6 键来关闭/打开。
173 你可在 SolidWorks 里匠淌教砑悠缆邸５蹦诒嗉匠淌蕉曰翱蚴保谄缆劭即κ褂眉呛?' (单一引用)。此引用后面的任何内容将被方程式计算所忽略。
174 欲查看一个草图是否适合一特定特征，使用工具/草图绘制工具下的\-:special:1:-检查草图合法性\-:special:1:-。
175 如果您将选项\-:special:1:- 每选一个命令仅一次有效\-:special:1:-复选，您仍可双击一按钮来多次使用命令。
176 箭头的显示/样式将根据箭头放置在什么类型的实体上而变化。
177 您可使用列标题$$prp@<自定义属性名称>给系列零件设计表添加配置特定的自定义属性。
178 您可使用隐藏/显示实体来控制文件大小。当实体为隐藏时，显示信息最小，这样文件大小也更小。
179 按住 Ctrl 然后拖动注解的引线将复制此引线。
182 您可动态绕平面、线性边线、以及顶点旋转。当旋转视图工具为激活时，选择实体。欲重设绕中心动态旋转，只需在工具仍处于激活状态时在空白处单击一次。
183 如要在工程图中一次查看多个图纸，选择窗口、新建窗口、然后平铺您的窗口。您可在每个窗口选择不同的工程图图纸。
184 要从钣金成形特征上移除的曲面可通过将成形工具上的相应曲面标为红色来指定。
185 您可将快捷键从一部电脑复制到另一部电脑。复制并粘贴您的 SolidWorks 安装用户目录中的.cus 文件。
186 您可搜寻一零件、装配体、或工程图的特征。使用任何 FeatureManager 设计树顶部的鼠标右键菜单选项\-:special:1:-转到\-:special:1:-。
187 您可通过按 Ctrl 键然后选择 1-7 的一个数来更改视图 (前视、后视、右视、左视、上视、下视、以及等轴测)。
188 右键单击一选择过滤器将取消所有其它过滤器并设定此过滤器。
189 当为钣金生成您自己的成形工具时，曲率的最小半径应大于钣金厚度。
190 您可将所有的 Knowledge Base FAQs (知识库常见问题解答) 以文字文件格式下载。
191 您可使用鼠标右键菜单来中断或锁定特征中的外部参考引用。中断将永远废除参考引用，而锁住将冻结参考引用（不会更新），而且新参考引用不能添加到零部件。右键单击任何带外部参考引用的零部件，然后选?quot;显示外部参考引用\-:special:1:-。
192 以只看模式打开 SolidWorks 文件与在 SolidWorks 浏览器中打开文件一样。
193 草图在 SolidWorks 中的精确度为 1x10-6 米，在 SolidWorks 中生成的特征精确度为 1x10-8 米。
194 您只能当草图在零件或装配体中打开时才可给轮廓边线添加几和关系，而在工程图中任何时候都可以。
195 特征工具栏上的动态修改特征工具可用来更改草图实体的形状和位置以及特征。
196 装配体中的碰撞检查可使用声音。此声音文件可通过单击开始/设置/控制面板/声音，然后更改用为默认的嘟嘟声来自定义。
197 装配体中的零件序号可显示项目号、数量或自定义值。此自定义值可与视图的文件自定义属性、超文本链接、或简单文字想连接。
199 如果您想制作一模型的面的草图，您可选择此面，打开新的草图，然后使用转换实体。这将使面的所有边线投影到您的草图基准面里
200 当您复制草图到另一基准面上时，您不受约束先前草图的父/子关系的限制。这对放样（中间轮廓）和扫描（引导线）尤其有用。
201 因为螺旋线能引起性能干扰，通过 DXF/DWG 输出并输入带螺旋线的工程图，然后保存输入的简单 2D 线为一个块，将块插入到工程图中需要的地方。
202 您可使用 SolidWorks 块来代表工程图的标题栏。这将使在工程图中移动或改变标题栏大小容易。
203 您可将草图中的网格线（如果显示）与模型中的线性边线对齐。
204 您可使用 Microsoft Windows 计算器来生成输入数字公式的运算符，然后根据需要进行剪切和粘贴。
205 您可标注弧真实长度的尺寸。单击弧，然后单击弧的每个端点。
206 如果您是 Windows NT 和 Windows 2000 用户，您可设定 SolidWorks 在您操作系统中的优先级。打开任务管理器然后选择进程标签。右键单击 sldworks.exe 然后设置优先权为高或实时。注意，当设为实时时，您的操作系统将只在执行操作时处理 SolidWorks。
207 您可在自定义属性或注解中输入符号（如 @ 或￡）。使用 ASCII 键盘码或 Windows 字符表工具。(在亚洲语种操作系统上不能使用)
208 在打开对话框中您可使用标准的 Microsoft 搜索功能来帮助您在大目录中更快地找到文件。例如，*hardware.sldprt 将搜寻任何在其名称结尾处有 hardware 的零件，如\-:special:1:-metric_hardware.sldprt\\"。
209 您可在工程图中制作透视图。首先，使用视图定向对话框在模型中生成一命名视图。然后将此命名视图插入到工程中。
210 转换的边线为完全定义。然而，您可拖动这些边线的端点来改变边线到欠定义。端点关系因此被称为\-:special:1:-软\-:special:1:-关系。
211 SolidWorks 有自己的新闻组，可从本公司网点访问。新闻组名称为 comp.cad.solidworks。如果您的公司不支持新闻组访问，您可从 deja.com 进行访问。
212 SolidWorks Explorer 所用的搜寻路径取自 SolidWorks 工具/选项/系统选项/文件位置/参考的文件。
213 您可在 SolidWorks 图形区域设定渐变颜色方案。其位置在工具/选项/系统选项/颜色。您一旦设定颜色，记住复?quot;在零件及装配体中使用渐变背景\-:special:1:-选项。
214 当在装配体中输入文件或插入新零部件时，您可控制使用哪个文件模板。在工具/选项/系统选项/默认模板下，选择\-:special:1:-提示用户选择文件模板\-:special:1:-。
216 如果您已保存一个 RapidDraft 工程图但没能在 RapidDraft 允许隐藏边线选择，您可恢复选择。装入模型，右键单击一个视图，选择属性，然后复选\-:special:1:-隐藏的边线可选择\-:special:1:-。
217 线型工具栏上的\-:special:1:-颜色显示模式\-:special:1:-按钮允许用户在显示指定给草图实体的图层及明确颜色和代表此实体状态（已定义、过定义、等）的颜色之间切换。
218 混合面圆角能更好地消除模型的面。这就是为什么当常规圆角不成功时一般都推荐混合面圆角。
219 您不必为每一个 SolidWorks 新版本发送新注册向导文件的电子邮件。现有订购客户如已填写了一次注册向导应能获取从所发货的 CD 上自动生成的注册码。
220 在 PropertyManager 上显示的数值相对于草图的坐标系来测量。这与从工具/测量的数值不一样，因为这是相对于所选的坐标系（默认为模型原点）来测量。
221 eDrawings 支持多图纸工程图。欲在 eDrawing 上观看不同的图纸，在 eDrawing 上右键单击任何地方，选择图纸选项，然后选择图纸。
222 您可以在装配体中由装配体或零件控制零部件 HLR/HLG 颜色。选择视图/显示，激活/关闭\-:special:1:-使用 HLR/HLG 的零部件颜色\-:special:1:-。要使显示更新需重建模型。
223 您可在工程图中打印一个窗口，而不必打印整个图纸。选择文件/打印。在打印范围选项，选择'所选部分'选项，然后单击确定。将打开一带灰色\-:special:1:-窗口\-:special:1:-的打印预览，可通过拖动来移动并使用比例选项来改变大小。
224 您可使用工具/选项/文件属性/单位/线性单位在文件/页面设置中控制线粗的小数精度。
225 能添加到 SolidWorks 模型中的最大光源数为八。
226 装饰螺纹线能跟随推拔孔以及简单贯通孔。
227 您可制作从装配体特征阵列所派生的零部件阵列。
228 您可在 3D 草图中使用转换实体草图工具。
229 当生成一通过自由点的曲线时，您可使用带由逗号分隔的 x
230 孔向导自定义孔储存在名为 default.mdb的Microsoft Access 文件内。您可将此文件复制到另一电脑来转移那些收藏
231 SolidWorks 3D Meeting 允许用户从遥远位置控制 SolidWorks 会议进程。选择工具/3D Meeting/允许其他人编辑来激活此功能。
233 在 SolidWorks 3D Meeting，用户可登录到中立服务器作为开始会议的方法。欲指定一服务器，打开 Microsoft NetMeeting，然后选择工具/选项，在提供的地方键入目录名称。SolidWorks 推荐服务器 ils.bytebeam.com。
234 您可爆炸一子装配体而不爆炸顶层的装配体。选择\-:special:1:-步骤编辑工具\-:special:1:- (黄色步骤按钮)。这将进一步打开对话。然后选择选项\-:special:1:-仅对零部件零件\-:special:1:-接着选择所需零件。
235 您可将 SolidWorks 模型内的曲面和实体从 FeatureManager 设计树或图形区域中的鼠标右键菜单中隐藏/显示。因为模型隐藏时为不可见，使用视图、隐藏/显示实体来使曲面或实体再可见往往更容易。
236 如果在编辑图纸格式时出现错误，您可回到默认的格式。右键单击然后选择属性，接着单击\-:special:1:-重新装入图纸格式\-:special:1:-。
237 您可在不处于编辑子装配体模式时删除配合和子装配体层特征，但您必须编辑子装配体来删除子装配体中的零部件。
238 如果您使用非圆形轮廓来生成局部视图，您可使视图默认显示圆形。在工具/选项/系统选项/工程图中复选\-:special:1:-显示新的局部视图图标为圆\-:special:1:-。
239 您可选择默认不将模型的复制尺寸插入到工程图（在工具/选项/系统选项/工程图里），或当插入模型项目方框被选择时
240 您可将曲面的\-:special:1:-开环\-:special:1:-边线显示为不同的颜色 - 以区别开来内部边线、相切边线、或轮廓边线。复选工具/选项/系统选项/边线显示/选择下的方框。开环边线颜色受工具/选项/系统选项/颜色控制。
241 您可指定工程图中隐藏切边、视图箭头等的字体。选择工具/选项/文件属性/线型。
242 SolidWorks 目前提供四个优质插件。PhotoWorks (图片逼真渲染)、FeatureWorks (自动从输入的实体识别 SolidWorks 特征)、Animator (零件/装配体的动态移动)、以及 Piping (使用自定义或标准管道设计硬件生成的管道快速布局)。

fushuixiu · 发表于 2009-1-2 11:07:25

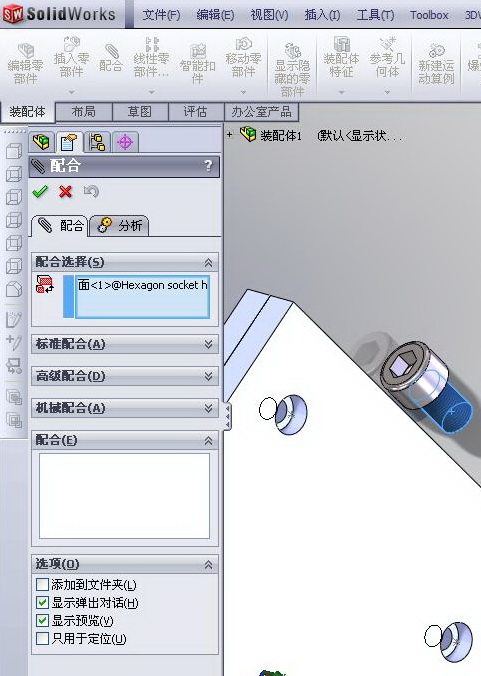

请问楼主第87条,延迟配合选项它在那里啊!为什么找不到呢........

ydwpq777 · 发表于 2009-1-2 21:44:06

对新手来说非常实用，谢谢共享！

yfp898 · 发表于 2009-1-3 12:08:15

比较全面,高手也不一定全知道.

lrf035 · 发表于 2009-1-3 15:00:16

谢谢了，还是这个帖子厚道，实在，学习了，对初学者很有帮助

tangorge · 发表于 2009-1-4 11:37:33

感谢你发了个实实在在的贴子。很实用。再次谢谢！

		自动登录	找回密码
密码			注册

通知

[分享] solidworks最新使用技巧大全1

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

solidworks最新使用技巧大全2

solidworks最新使用技巧大全3

浏览过的版块
