装配体工程图的制图问题？

lqboy010 · 发表于 2008-12-26 10:43:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

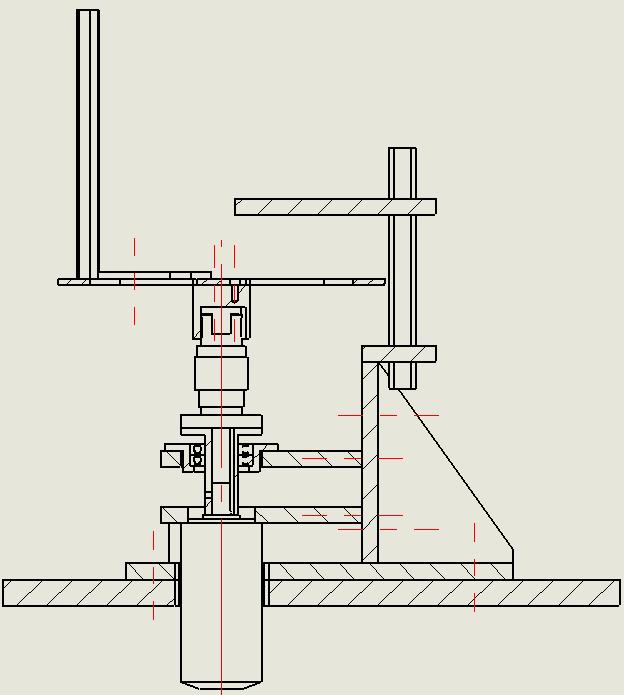

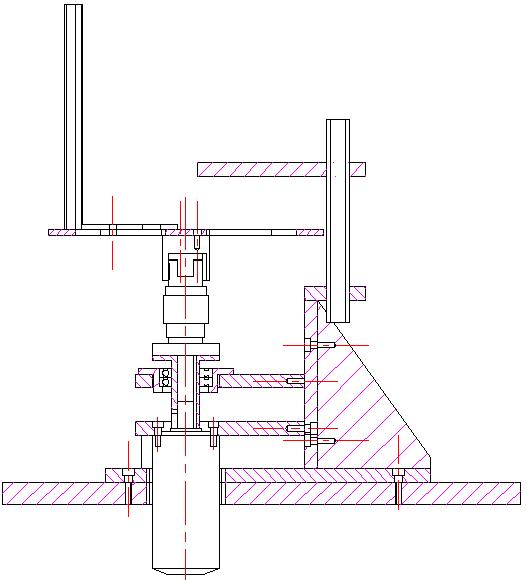

在稍微复杂一点的装配图中，如果使用阶梯剖，剖出来的剖视图中有很多地方显示不出来，如图1所示：很多画中心线的地方是有孔的，它们在各自的零件图中用阶梯剖可以画出来，但是组合在一个装配体中用阶梯剖就不能把它们全表示出来了，请问用什么方法可以解决呢？如图2

gneful · 发表于 2008-12-26 11:46:36

如果一定要每个孔都能看到，就多加几个剖视图，多加几个局部剖视图，多加几个投影视图

pss0902 · 发表于 2008-12-26 13:04:57

小弟学SW也没多久,不过小弟感觉工程图最好还是转到CAD里制作、编辑比较好，二维图应该是SW的软肋~~~

扫街 · 发表于 2008-12-26 13:14:06

提示: 作者被禁止或删除内容自动屏蔽

harksung · 发表于 2009-2-12 13:30:02

SW有时候用起来有点麻烦..... 但综合起来还是很不错的...

csc5659 · 发表于 2009-2-12 15:02:11

各个不同梯度的特征可用局部部，点其中预览，再点要反应的孔。

csc5659 · 发表于 2009-2-12 15:03:07

各个不同梯度的特征可用局部剖，点其中预览，再点要反应的孔。

kzh168 · 发表于 2009-4-30 21:17:14

我在发的贴子当中也包含了楼主这方面的问题，请看我的贴
http://www.3dportal.cn/discuz/vi ... B%B9%A4%B3%CC%CD%BC

yundong66 · 发表于 2009-5-1 00:05:37

原帖由 pss0902 于 2008-12-26 13:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ U9 p: L o9 _小弟学SW也没多久,不过小弟感觉工程图最好还是转到CAD里制作、编辑比较好，二维图应该是SW的软肋~~~

不是软肋，你熟悉了就是强项，毕竟是尺寸驱动，错误率低。

FISHMANFU · 发表于 2009-5-5 08:41:19

我原来也是在工程图再转成CAD图，可现在觉得还是用工程图好好在哪里呢就是关联可以一劳永易呀

:P :P

longying0550 · 发表于 2009-5-5 09:42:02

多使用几个视图，如果追求比较准备的图纸，就要在CAD中做
