proe中的工程图的生成

hxc179309

我 用proe建立了一细长管的模型，现在想转化成工程图，可是管太长，图纸容纳不下，想问问如何吧管截断显示工程图纸？？？
. Z# ^' D7 T' A+ r还请高手指教

xjl200204121

你好，proe里是有破断视图的。
具体做法如下：
1 用鼠标双击你要做破断视图的视图。
2 系统弹出[绘图视图]对话框，在[类别]栏里选择[可见区域]，在[视图可见性]栏里选择[破断视图3]，单击增加按钮“+”
3系统提示“草绘一条水平或垂直的破断线”，然后在你图上选择垂直线的第一个点，并绘制垂直线。
4系统提示选择第二条破断线的放置位置，做法同3。
/ G4 [; Q& H# \/ b+ L2 E5在[破断线线体]栏选择[草绘]选项，绘制样条曲线，双击鼠标中键结束。

3911815

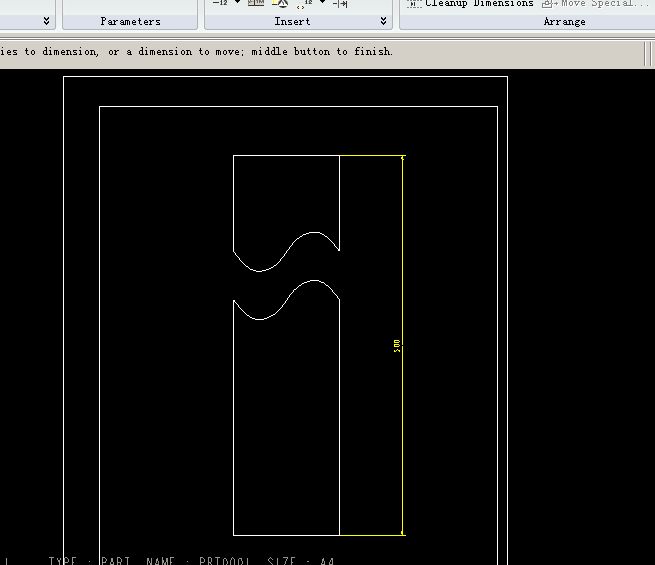

看看这个刚做的.

wsp039711

讲的非常详细哦!受教了!谢谢
