承重较大时螺丝可选用什么牌号？

asdolmlm

高强度螺栓采用高强度材料制造。高强螺栓的螺杆、螺帽和垫圈都由高强钢材制作，常用 45号钢、40硼钢、20锰钛硼钢。

shifeng18

很多材料均可以胜任。主要取决于热处理后的结果。好材料热处理不当也是不合格的。主要指标是抗拉强度。

龍杺起航

碳钢硬和不锈钢不能用硬软来区分.
碳钢是除C外，而没有人为加入其它合金元素的钢，当然C也是控制在一定的程度，硬度比纯铁大。一般不具有什么耐腐蚀的能力。
, w: r  O  T  \0 s镀锌钢也就是在钢的表面镀了一层锌，如家里用的铁桶，用来抵抗腐蚀，其腐蚀机理是在发生腐蚀时首先发生电化学腐蚀表面的锌从而保护铁基。
9 ]9 v8 {# J+ W) x不锈钢指含Cr量大于等于13%，在大气中不锈的合金钢。不锈钢的种类很多，有铁素体不锈钢，奥氏体不锈钢，马氏体不锈钢等。不同的不锈钢抵抗腐蚀的能力不同，对不同介质的抗腐蚀性也不同。
三者可以加以区别，碳钢就不说了吧？看一下就看的出，镀锌钢的表面是锌，不是铁，表面是白色，不锈钢也是白色。
在磁性方面也不同。碳钢和镀锌钢没什么区别，不锈钢一般不具有磁性，但也不绝对，奥氏体的没有磁性，但铁素体的有，但也比较弱。

lhf999

按照强度选择螺栓，碳钢材料的，参考GB/T3098.1-2000《紧固件机械性能 螺栓、螺钉和螺柱》，不锈钢材料的，参考GB/T3098.6-2000《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》。如果是自己加工的螺纹件，也可以参考标准中提供的材料同等性能级别的的。

gaoyns

1  若承受拉伸负荷，根据负荷大小可用8.8--12.9级的高强度螺栓（GB/T3098-2000），螺栓材料用低碳合金钢（加入硼、锰或铬）或中碳钢，淬火并回火。
3 W. J+ L( ]* Q: U) \6 P6 F2  若承受扭剪负荷，可选用钢结构用扭剪型高强度螺栓连接副（GB/T3632-2008），螺栓材料用20Mn，螺母材料用15MnVB，垫圈材料用中碳钢，热处理后热浸锌纯化处理。

insmart

上面的几位都不是经常接触紧固件的吧。。
  I1 t; B  m( A- |不过不知道LZ所说承重较大是大到多少？
: C, H" q1 z% t螺丝螺母主要考虑的是等级和表面处理，12.9级螺丝可用材质42CrMo，相对应螺母12级可用40Cr。
另强度还与表面处理方式相关，如达克罗工艺就会对表面硬度有影响，处理后材质变软。

rockston

楼主是要设计非螺栓吗?你可以看一下VDI 2230这个资料

天际孤帆

原帖由 aloney 于 2008-12-17 23:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
承重较大时螺丝可选用什么牌号？随便问一下碳钢硬还是不锈钢硬？

7 P: I. R+ @  t( F& k

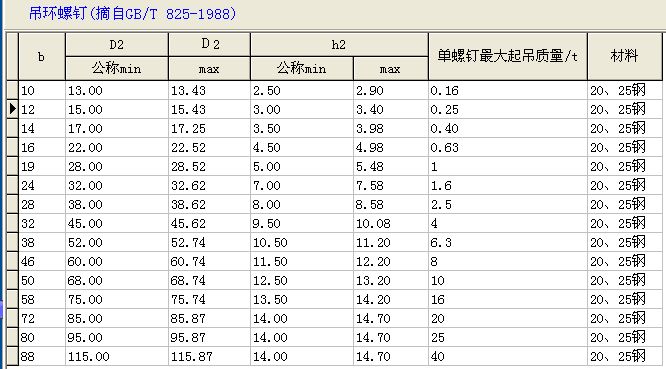

我说楼主你到底想承重多大？请参考吊环螺钉(GB/T 825-1988)一般工厂里的使用应该能解决吧？
  K( K/ Z' y/ n
& n+ e9 d" r9 P2 t. p) Y" r
3 \; M$ c7 i; v' f; \
碳钢硬还是不锈钢硬？根据热处理状态决定。

593100426

我在装配车间工作过一段时间，我的感觉是，不锈钢是比较软的，因为打力矩稍微不注意，不锈钢螺栓就会咬死。
