两回转体表面相交

囡囡娘 · 发表于 2008-12-16 12:35:47

您需要登录才可以下载或查看，没有帐号？注册

x

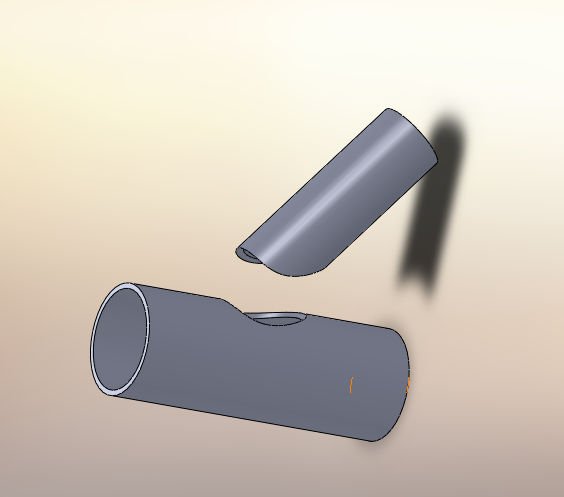

大家好，请查看附图，两个圆管15度相交，，其中一个圆管用斜面钻孔已经做出，上面的圆管怎么做截面，
请大家帮忙。

kahao · 发表于 2008-12-16 12:58:44

SW有管路插件的吧不过我也没用过
这个要求不是很高的话做成装配体再把上面的管子伸出的部分直接在装配体里拉伸切除掉吧

囡囡娘 · 发表于 2008-12-16 13:13:06

没法切除，因为它是平面切除

chenjun520601 · 发表于 2008-12-16 14:36:02

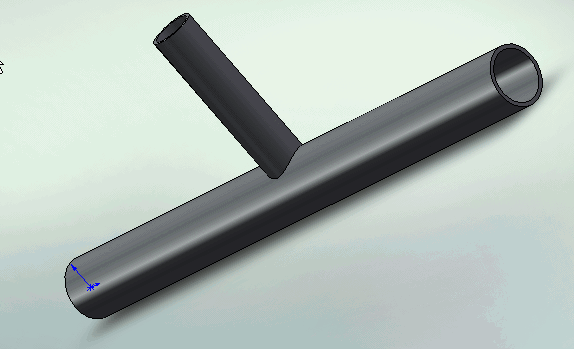

可直接在装配体中，利用下面管子的内外轮廓转化为实体后再进行切除！
即利用装配体中的编辑零件功能！

xzq03339 · 发表于 2008-12-16 15:26:36

在装配图中编辑小管，拉伸小管到大管的表面

囡囡娘 · 发表于 2008-12-16 16:10:42

谢谢楼上两位，XZP03339的方法可以的实现，但是在拉伸时成形到一面，选择圆柱外表面，拉伸到底了，不行呀
CHENJUN521208的方法，我开始也这样想，但是转换实体需要一个平面，这个平面取那个呢？
急

chenwsx · 发表于 2008-12-16 16:21:23

试试再装配体里，编辑零件，模具工具，或用组合工具，删除重合部分

[ 本帖最后由 chenwsx 于 2008-12-16 16:23 编辑 ]

囡囡娘 · 发表于 2008-12-16 16:29:03

谢谢，我试试

囡囡娘 · 发表于 2008-12-16 17:03:00

没试成，指教！

囡囡娘 · 发表于 2008-12-16 17:14:11

请大家，多帮忙了

YUANMENG · 发表于 2008-12-16 17:31:55

不知楼主能否直接画出来,不用装配行吗?

扫街 · 发表于 2008-12-16 19:27:57

提示: 作者被禁止或删除内容自动屏蔽

lcr2306 · 发表于 2008-12-16 23:13:31

以大管轴线为轴，对小管进行旋转切除，可以吗？

囡囡娘 · 发表于 2008-12-17 08:47:28

谢谢大家，我觉得“扫街”这个方法可以试试，不过两个焊件分别要画三视图以去加工，是否有困难，我先试试
LCR2306，你那方法能不能再详细点说吗？我有点弄不懂

囡囡娘 · 发表于 2008-12-17 12:33:48

焊件试过，可以，不过其中大管没有通，我想必须要用组合工具，我装的是2008，组合工具找不到。

请各位帮忙

囡囡娘 · 发表于 2008-12-17 13:05:11

顶一下

:lol: :lol:

扫街 · 发表于 2008-12-17 13:36:01

提示: 作者被禁止或删除内容自动屏蔽

囡囡娘 · 发表于 2008-12-17 14:43:36

扫街，切割是可以的，不过因为是焊件，必须有一个要删除才可以，这样一来零件图是可以，装配图就有点难了，是不有布尔运算，两个组件交，差，合等，工具体在哪里，再次谢谢你

扫街 · 发表于 2008-12-17 15:05:55

提示: 作者被禁止或删除内容自动屏蔽

yyy2 · 发表于 2008-12-17 15:27:03

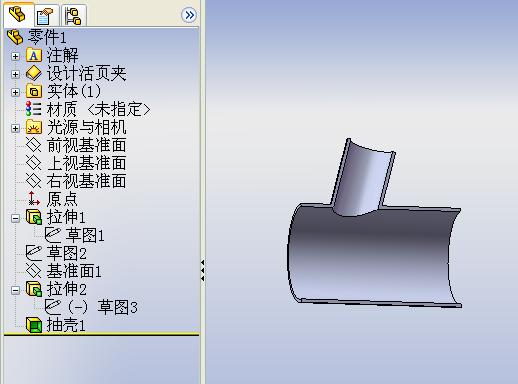

好像把问题搞的复杂化了吧，这个可以先用拉伸特征到大管的中心线，然后在小管的基准面上画大管的半圆，剪去多余的线条，然后切除就OK啦。

另外说一下，虽然效果可以做出来，但是工程图是错误的，不知道有没有更好的做法。

[ 本帖最后由 yyy2 于 2008-12-17 15:41 编辑 ]

扫街 · 发表于 2008-12-17 16:56:51

提示: 作者被禁止或删除内容自动屏蔽

xxyumingao · 发表于 2008-12-19 17:26:05

两实体，布尔运算就行了

xiaoke-69 · 发表于 2008-12-19 18:18:18

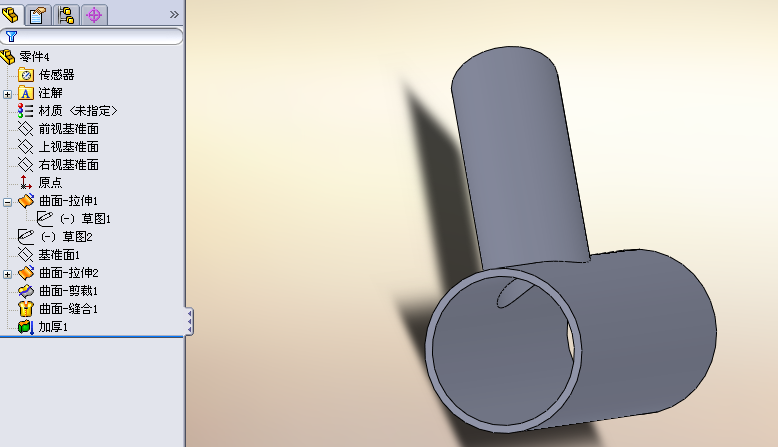

可以用曲面做也可以用实体做然后用曲面“分割”

li2l8 · 发表于 2008-12-20 14:14:34

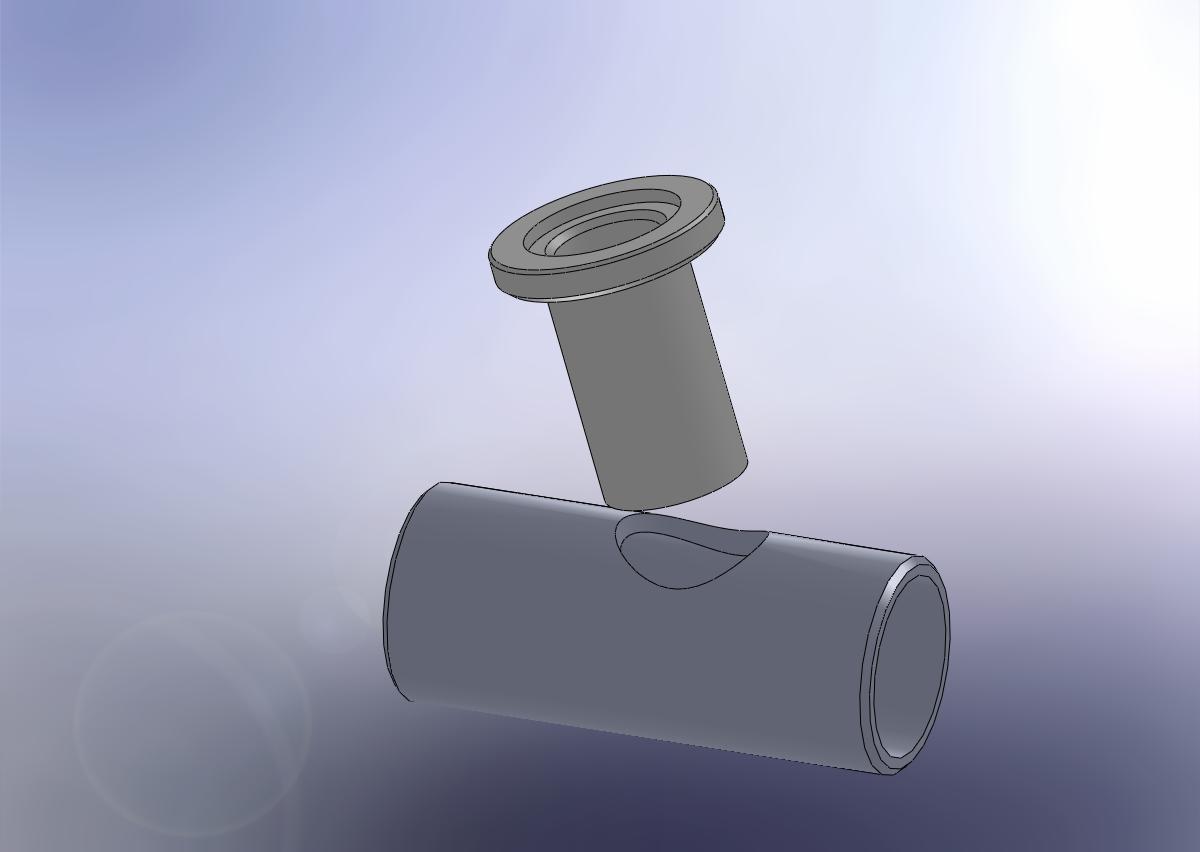

说起来太麻烦，发一个看看，是不是这样的。

除油器装配体.rar (177.95 KB, 下载次数: 16)

囡囡娘 · 发表于 2008-12-22 14:59:56

谢谢，楼上详细指导
