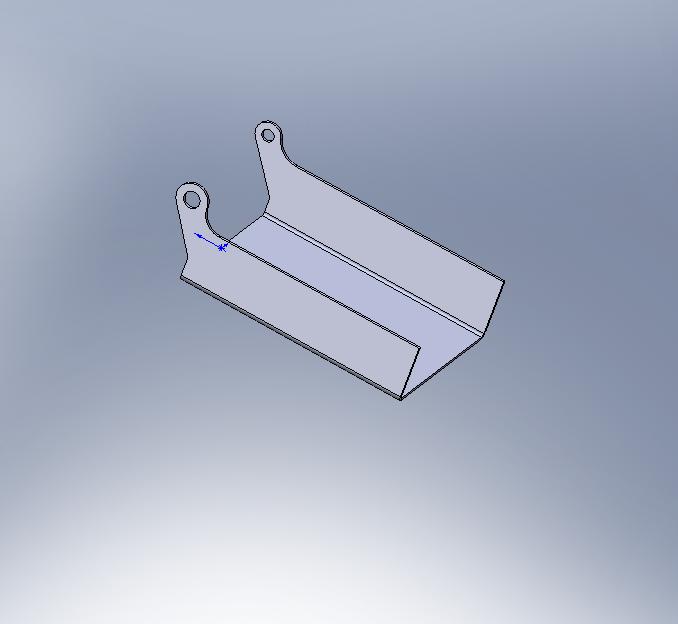

请问这个零件用钣金如何做？

sxbd1974 · 发表于 2008-12-15 16:33:06

您需要登录才可以下载或查看，没有帐号？注册

x

我费劲做出来不能展开呀，请大家帮忙吧，尺寸SW模型里面有，就是不能当钣金展开

junjun1986 · 发表于 2008-12-15 16:52:00

老大，你说明你的版本啊，我的07打不开

zhaowenzhu · 发表于 2008-12-15 16:54:39

[。。。。。。。。。。。

junjun1986 · 发表于 2008-12-15 17:06:56

nmwen · 发表于 2008-12-15 17:38:37

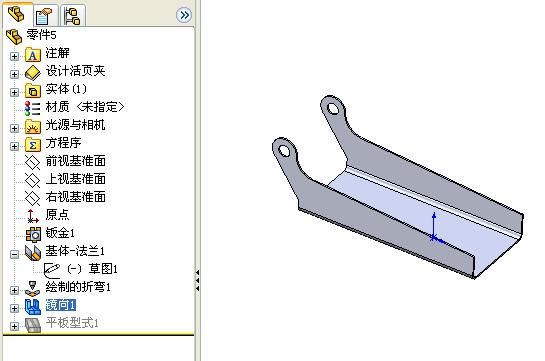

试着做了一个，不知是不是这样？

Znsol · 发表于 2008-12-15 18:05:08

你做错了，钣金里怎么用拉伸了。

sxbd1974 · 发表于 2008-12-15 18:45:09

原帖由 zhaowenzhu 于 2008-12-15 16:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 t# W$ i" x- |2 u; q5 O; Z+ Z" v
[。。。。。。。。。。。

希望你说说是怎么做的

lizuoshan · 发表于 2008-12-15 19:06:13

用展开选择“收集所有折弯”

lizuoshan · 发表于 2008-12-15 19:43:49

我发现是“自定义释放槽类型”选择问题。要选择“撕裂型”。要么就是“薄片法兰”的草图一个端点不能与折弯圆弧的端点重合，一定要有距离。

Znsol · 发表于 2008-12-15 19:52:45

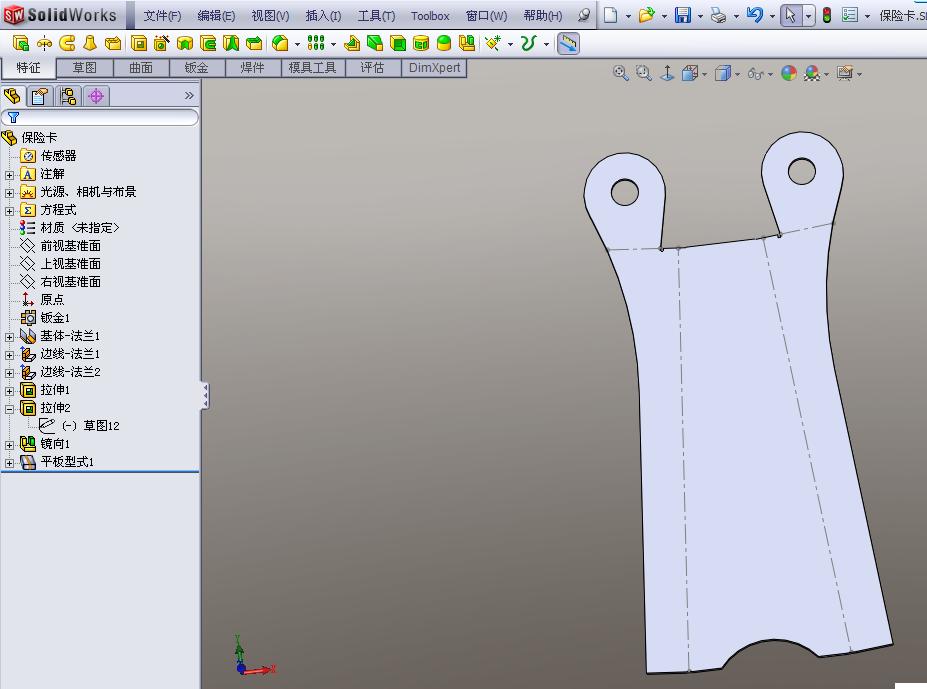

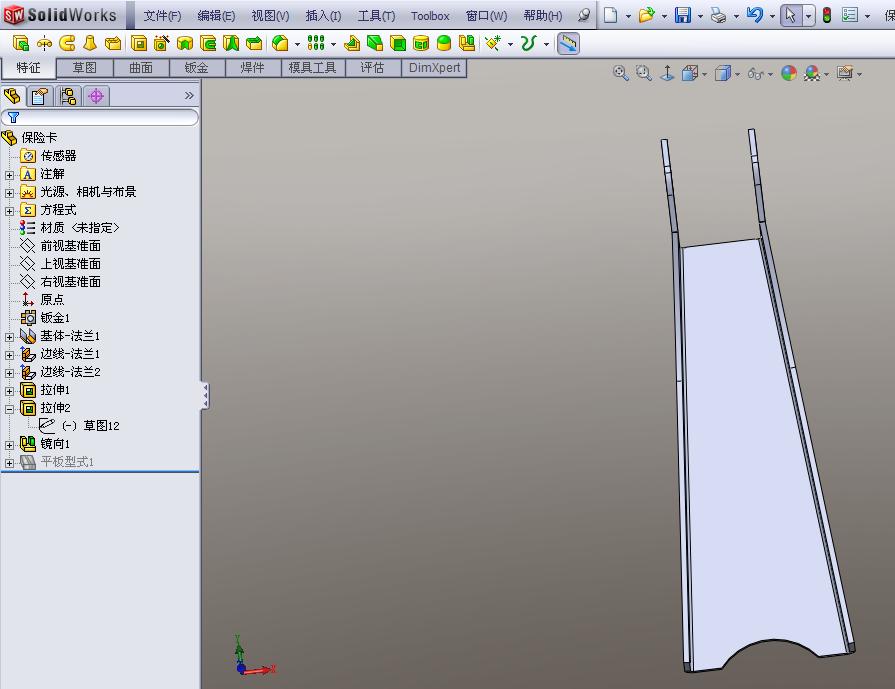

前面我把发上的文件删了，现在重做了个，希望对大家有用。（SW2009）

sxbd1974 · 发表于 2008-12-15 21:09:55

原帖由 Znsol 于 2008-12-15 19:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ F' e) e0 J0 C
前面我把发上的文件删了，现在重做了个，希望对大家有用。（SW2009）

谢谢你了哥们

she_p · 发表于 2008-12-15 22:44:15

原来钣金还有这么多学问。

chendepeng · 发表于 2008-12-16 01:27:00

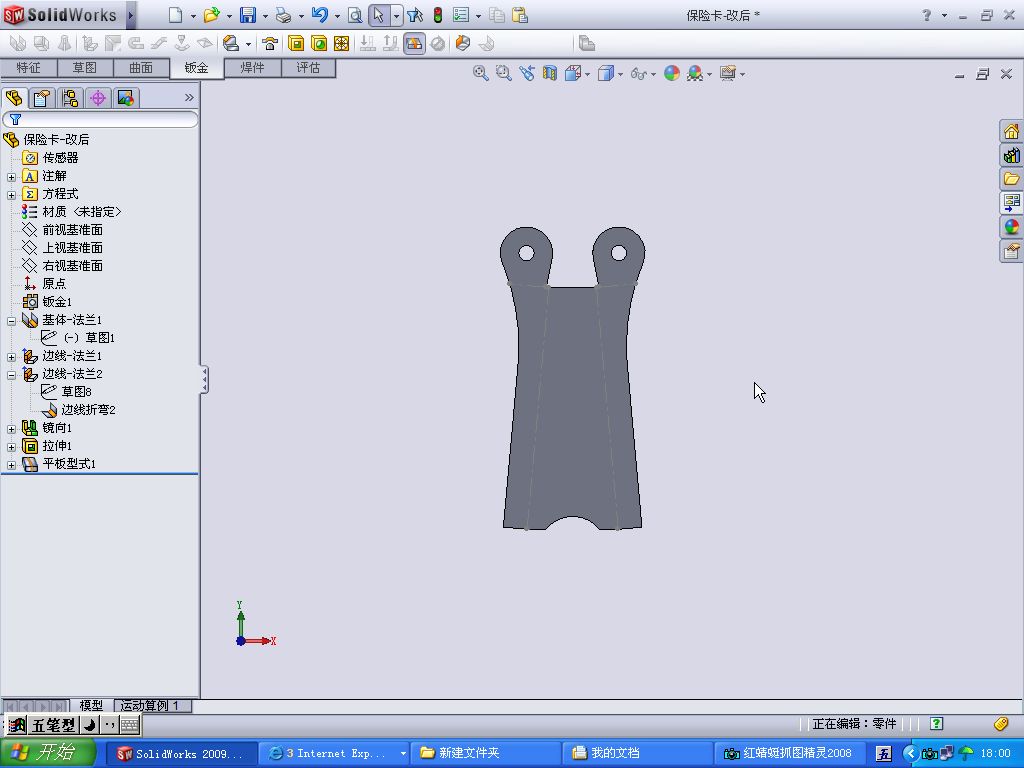

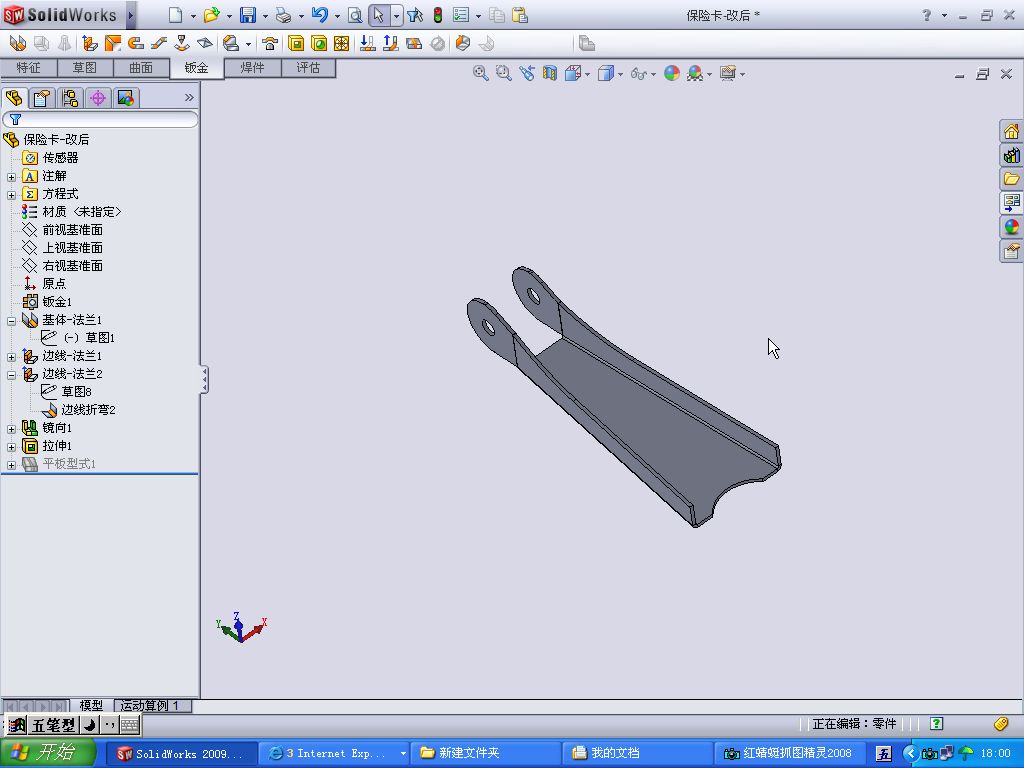

重新搞了下，请参考，2009版的。

siyi0035 · 发表于 2008-12-18 22:34:26

只用一个基体，两个边线法兰。
